Satel RX-4K - Handbuch

®
FUNKSTEUERUNG
RX-2K/RX-4K
rx24k_de 07/14
Die Funksteuerung RX-2K/RX-4K ermöglicht die Steuerung von Elektroanlagen mit Hilfe von
Funksendern (Handsendern). Das Gerät kann mit maximal 340 Handsendern zusammen-
arbeiten und bedient ausschließlich die
433 MHz Handsender von SATEL.
Die Zusammenarbeit mit dem Alarmsystem wird durch Eingänge unterstützt, die
Informationen über den Systemzustand übermitteln, so dass mit deren Hilfe die Scharf- /
Unscharfschaltung und Löschung des Alarms signalisiert werden können.
In der Funksteuerung wurden Bauelemente von Microchip Technology Inc. eingesetzt, die in
der Übertragung zwischen dem Sender und dem Empfänger einen dynamisch wechselnden
Code in der K
EE L OQ
®
Technologie verwenden, so dass sowohl die höchste
Nutzungssicherheit als auch Unempfindlichkeit gegen zufällige Steuerungssignale von
anderen Anlagen gesichert ist.
1. Beschreibung der Platine

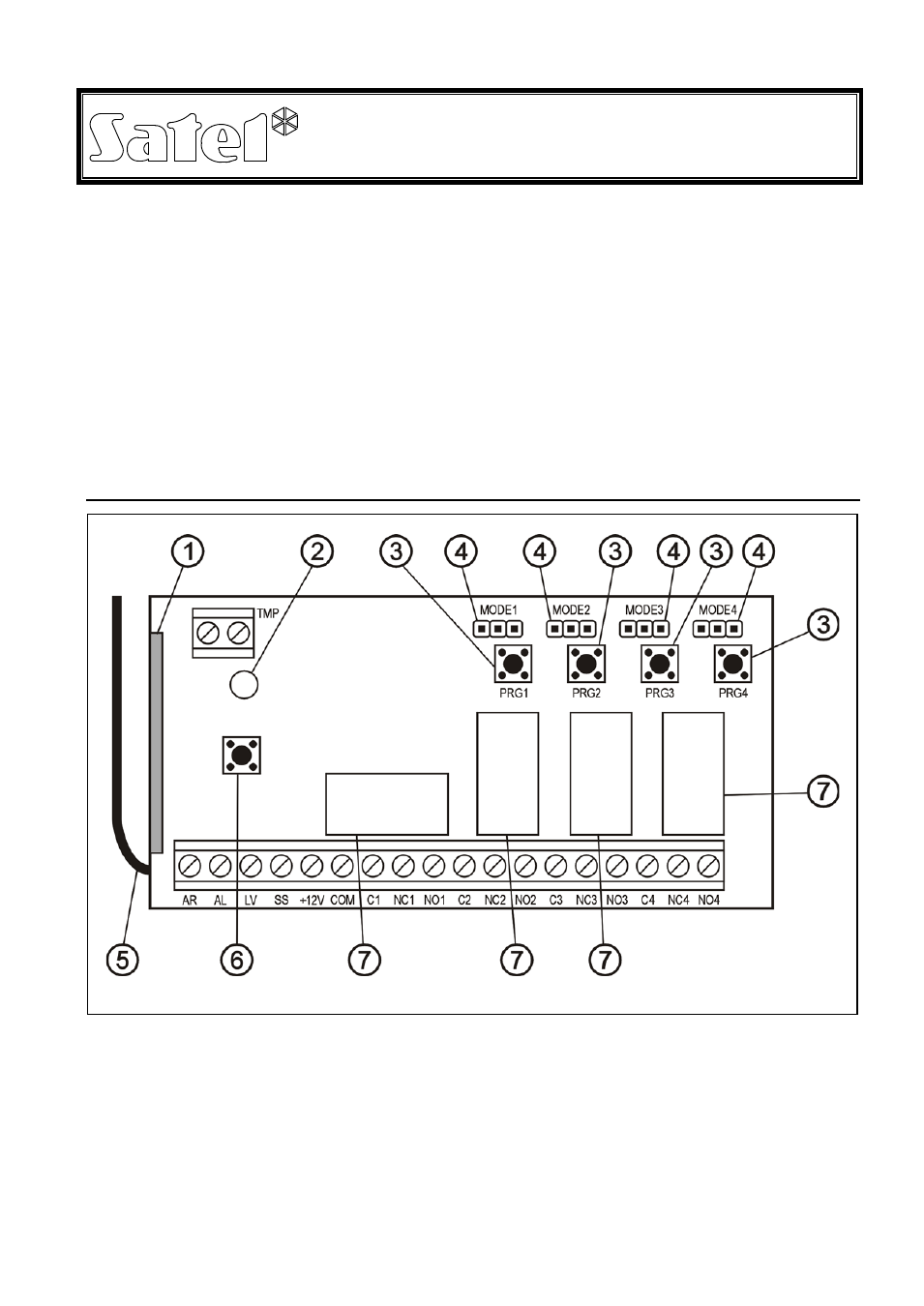

Abbildung 1. Ansicht der Platine der Funksteuerung RX-4K.
Erklärungen zur Abbildung:
1 – Empfänger;
2 – Diode LED;
3 – Programmiertasten (PRG1 – Kanal 1; PRG2 – Kanal 2; PRG3 – Kanal 3; PRG4 – Kanal 4);
4 – Pins zum Programmieren des Betriebsmodus der Relais (MODE1 – Kanal 1; MODE2
- Kanal 2; MODE3 – Kanal 3; MODE4 – Kanal 4);
5 – Antenne;
6 – Deckelkontakt;
7 – Relais (in Funksteuerung RX-2K nur 2 Relais).
