4.3 Betrieb der Pumpe
Das Innere des Pumpenkopfs besteht aus einem
speziell konstruiertem Pumpenschlauch (A), der am
Pumpengehäuse (B) anliegt. Beide Enden des
Schlauches sind an den Saug- und
Auslassanschlüssen angeschlossen (C). Im Zentrum
des Pumpenkopfs befindet sich ein an ein Lager
montierter Rotor (D) mit zwei einander
gegenüberliegenden Gleitschuhen (E).

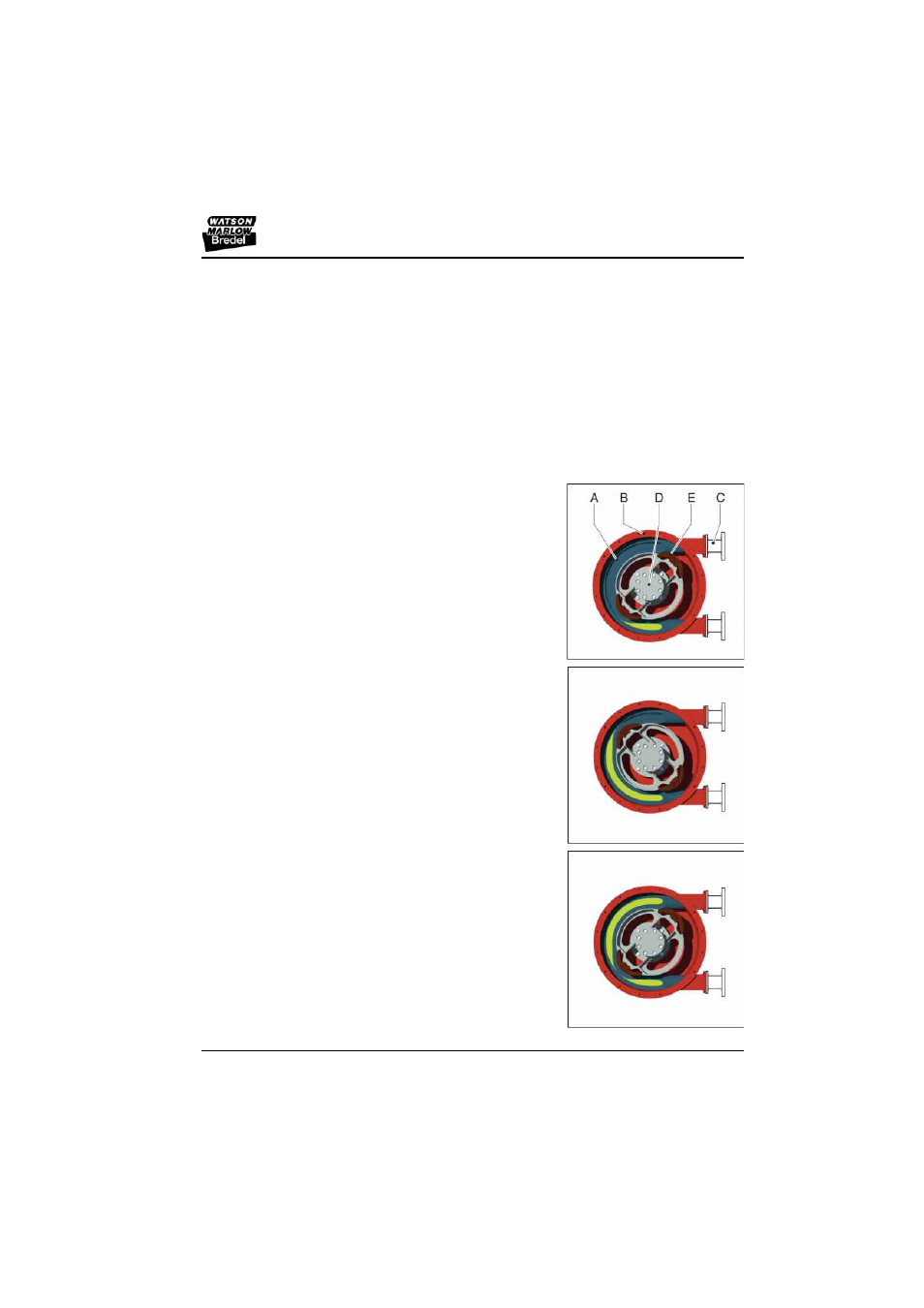

In der Phase 1 komprimiert der untere Gleitschuh durch
die Drehbewegung des Rotors den Pumpenschlauch,
wodurch Flüssigkeit durch den Schlauch befördert wird.
Nach dem Passieren des Gleitschuhs nimmt der
Schlauch auf Grund der mechanischen Eigenschaften
des Materials wieder seine ursprüngliche Form an.
In Phase 2 wird das Produkt durch die (ständige)
Drehbewegung des Rotors in den Schlauch gesogen.
In Phase 3 komprimiert der zweite Gleitschuh
anschließend den Pumpenschlauch. Durch die
kontinuierliche Drehbewegung des Rotors wird nicht
nur ständig weiteres Produkt in den Schlauch gesogen,
sondern das Produkt, das sich bereits im Schlauch
befindet, wird vom Gleitschuh herausgedrückt. Wenn
der erste Schuh aus dem Pumpenschlauch heraustritt,
hat der zweite Schuh den Pumpenschlauch bereits
