WARTUNG
41

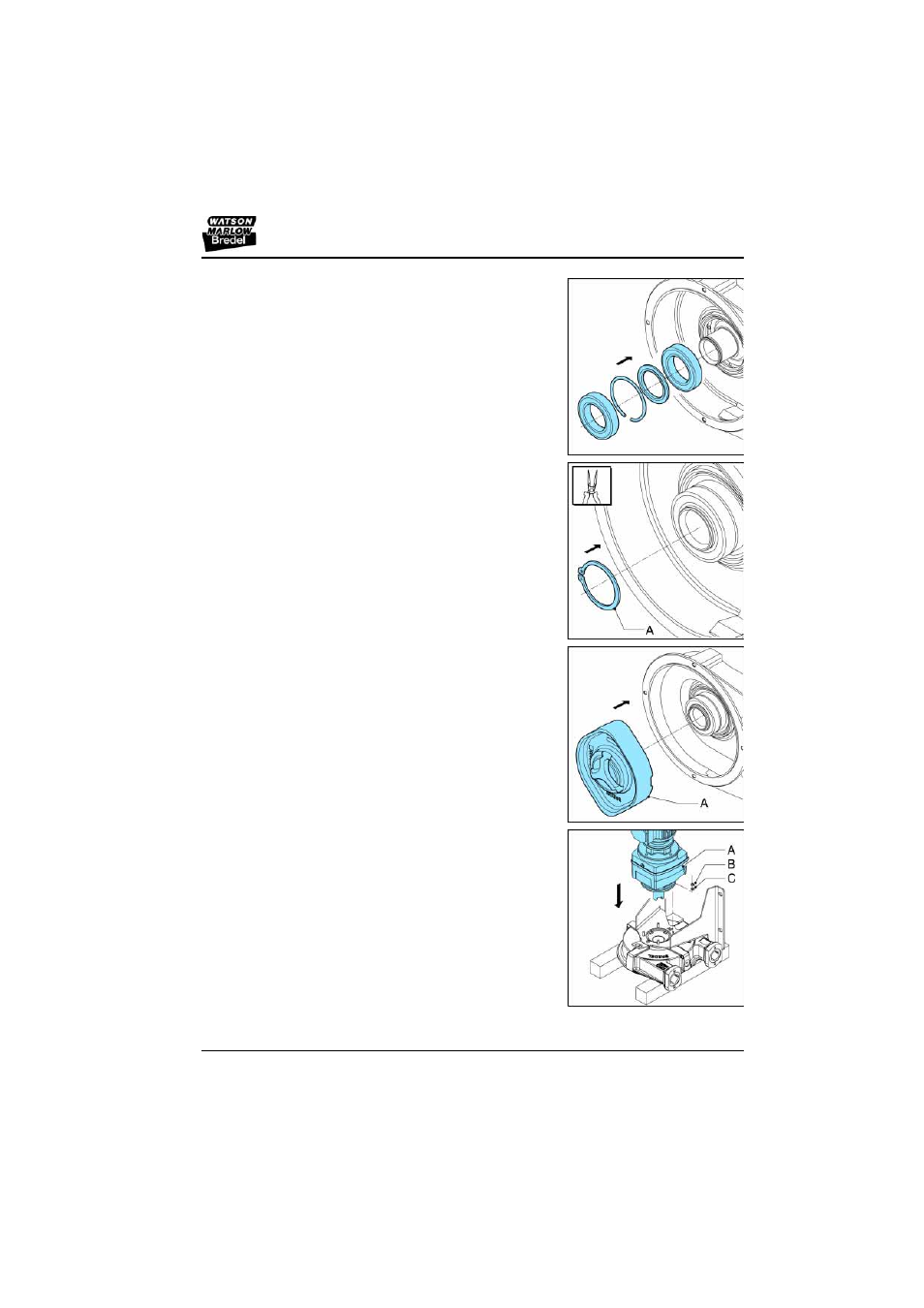

14. Ölen Sie den inneren Ring der (neuen) Lager
und die Aufnahme der Nabe etwas ein. Setzen
Sie die Lager und Ringe ein.
Die Lager werden mit einem leichten Presssitz
auf die Nabe montiert. Den Rotor mit einem
Presswerkzeug auf die Nabe drücken.
15. Den Sicherungsring (A) anbringen.
16. Rotor (A) einsetzen. Der Rotor wird locker auf
die Lager gesetzt. Dann den Rotor auf die Nabe
drücken, bis er über den Schließring arretiert.
17. Stellen Sie die Pumpen auf zwei Blöcke.
18. Befestigen Sie den Pumpenantrieb (A) mit den
Muttern (B) und den Scheiben (C). Schrauben
mit dem angegebenen Anzugsmoment
anziehen. Siehe §
11.1.6 .
19. Stellen Sie die Schlauchpumpe aufrecht auf die
Unterlage.
