SPEZIFIKATIONEN
60

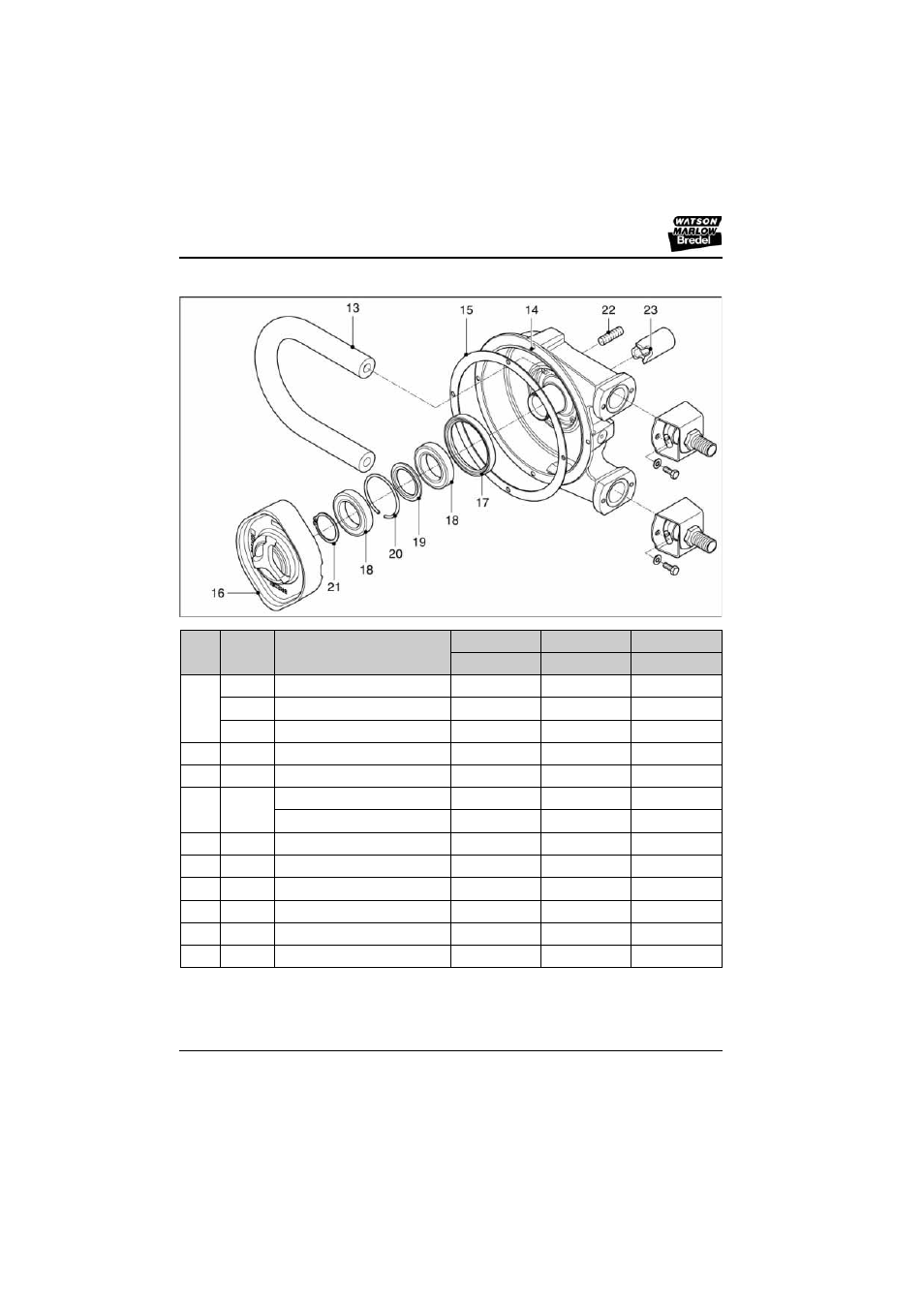

11.5.3 Zusammenbau des Pumpenkopfes
Pos. Menge Beschreibung SPX10 SPX15 SPX20
∅ 10 mm ∅ 15 mm ∅ 20 mm
13 1 Schlauch NR 010020 015020 020020
1 Schlauch NBR 010040 015040 020040
1 Schlauch EPDM 010075 015075 020020
14 1 Pumpengehäuse 210101 215102 215102
15 1 Dichtung 210123 215123 215123
16 1 Rotor, Niederdruck (L) 210103L 215103L 220103L
Rotor, Hochdruck (H) 210103H 215103H 220103H
17 1 Dichtungsring S211811 S211811 S211811
18 2 Lager B141060 B141060 B141060
19 1 Distanzring 29070201 29070201 29070201
20 1 Schließring 29080297 29080297 29080297
21 1 Sicherungsring F343043 F343043 F343043
22 4 Bolzen F511001 F511001 F511001
