Watson-Marlow 504U/RL - Handbuch (Seite 7)

7

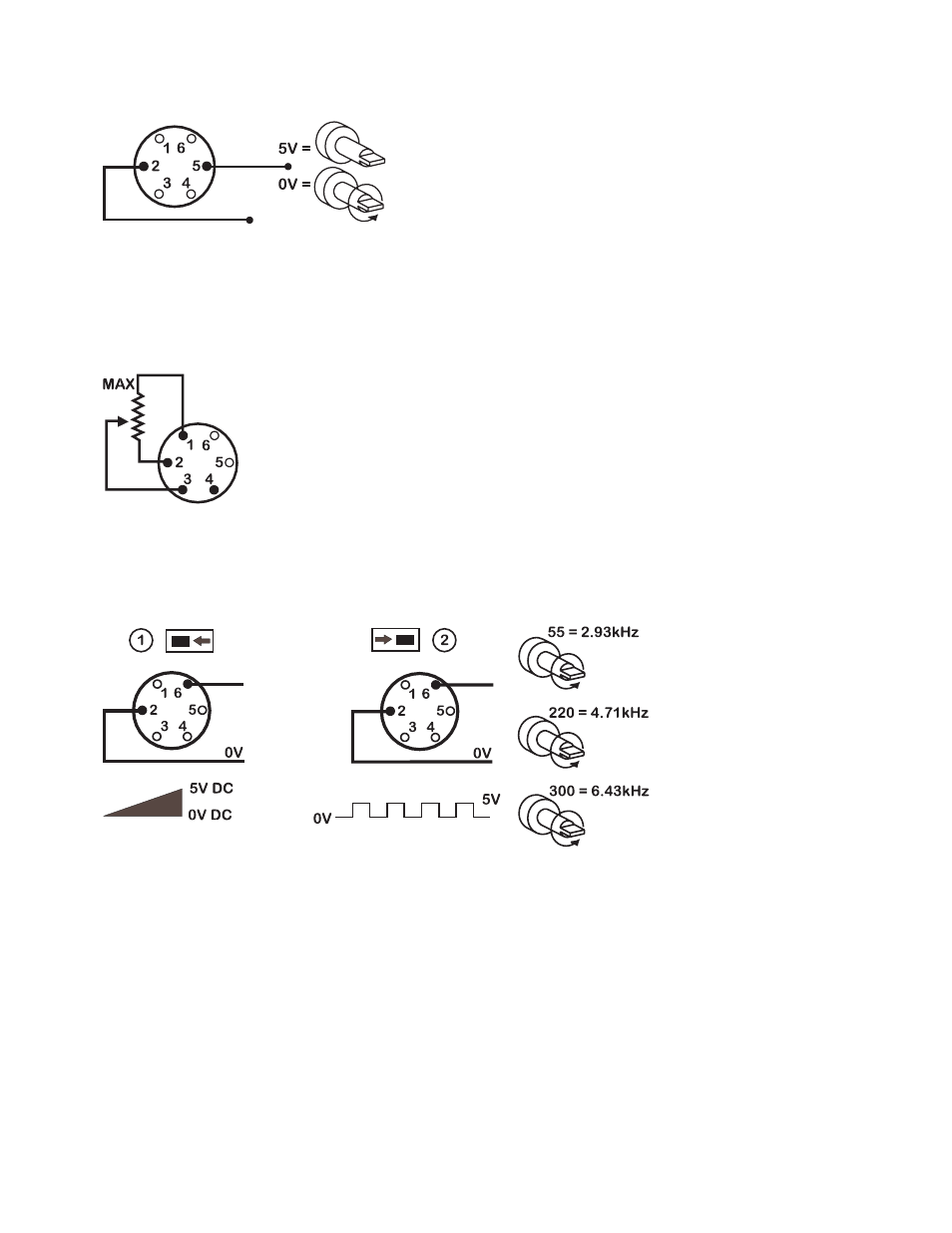

Ein TTL kompatibler Logikeingang (Niedrig 0 V, Hoch 5 V) darf an Pin 5 mit 5 V (hoch) = stop, 0 V (niedrig) =
laufen, angeschlossen werden (Pin2 gemeinsam).
Drehzahl
Ein externes Ansteuerpotentiometer mit einem nominalen Wiederstandswert von 4.7kOhm bis 5kOhm wie gezeigt,
angeschlossen werden. Sofern man ein externes Potentiometer verwendet, darf kein Strom- oder Spannungssignal
gleichzeitig benutzt werden. Das Drehzahl Kontrollsignal erfordert eine Kalibrierung bezüglich der Minimum- und
Maximum Einstellung des Potentiometers. Benutzen Sie die Potentiometer für die Signaleinstellung und die
Begrenzung der Signalbereichseinstellung wie unter Einstellung für Ansteuerungsbetrieb beschrieben.
Tachometer
Die Einrichtung kann benutzt werden um die Motordrehzahl oder die Gesamtanzahl der Motorumdrehungen
anzuzeigen. Wählen Sie entweder 0 - 5 V DC oder 5 V Impuls unter Verwendung des Tachometer
Ausgangsschalters.
Pf Pf Pf Pf Pfle le le le leg g g g ge und W e und W e und W e und W e und War ar ar ar artung tung tung tung tung
Die einzige planmäßige Wartung, der die Pumpe bedarf, ist die Inspektion und das Auswechseln der Motorbürsten,
bevor sie eine Länge von weniger als 10 mm haben. Die Lebensdauer der Bürsten hängt von der Belastung der
Pumpe ab. Es wird jedoch von mindestens 4 000 Stunden bei maximaler Drehzahl ausgegangen.
Für die Reinigung der Pumpe entfernen Sie bitte den Pumpenkopf, und verwenden Sie Wasser mit einem milden
Reinigungsmittel. Starke Lösungsmittel sollten vermieden werden.
Falls der Motor demontiert worden ist, sollten Sie ihn wieder mit 15 ml des empfohlenen „RD-105“, einem SAE30
Mineralöl, angereichert mit Molybdändisulphid, auffüllen.
