9
Um die Führung wieder in Position zu bringen, schwenken Sie die Handkurbel heraus, um die Rotorhalteschraube
freizulegen. Drehen Sie die Schraube gegen den Uhrzeigersinn, um die Hülse zu lösen, und ziehen Sie den Rotor
von der Welle. Lösen Sie die Führungshalteschraube und heben Sie die Führung ab. Drehen Sie die Führung in
die neue Position, und ziehen Sie die Führungshalteschraube wieder an. Bitte gehen Sie auch bei Reinigung
nach dieser Methode vor.
Einle Einle Einle Einle Einleg g g g gen des Sc en des Sc en des Sc en des Sc en des Schlauc hlauc hlauc hlauc hlauches hes hes hes hes

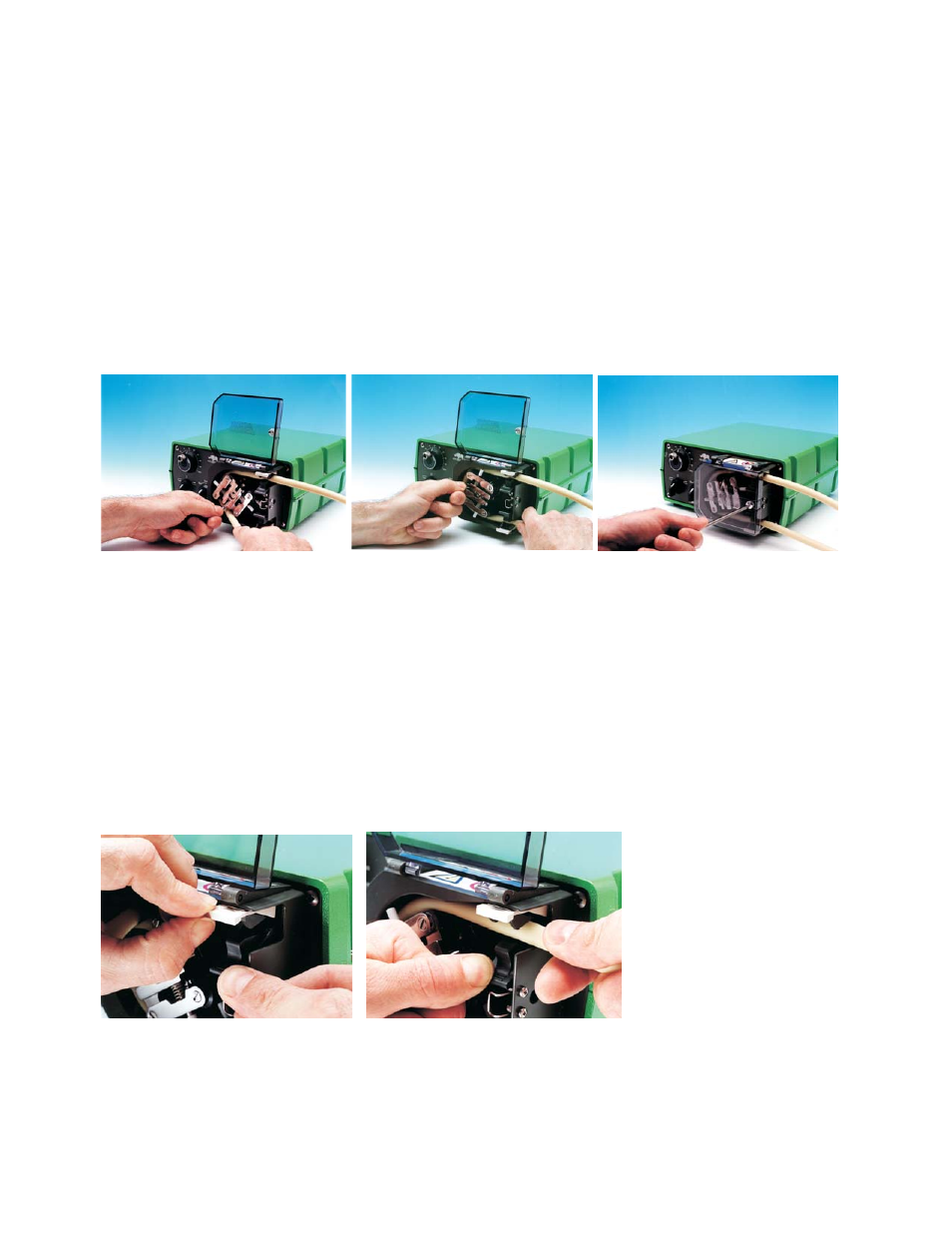

Schalten Sie den Antrieb aus, bevor Sie den Schlauch einlegen. Öffnen Sie die schwenkbare Schutzvorrichtung
und schwenken die Rotor-Handkurbel nach außen, bis sie in ihre Position einrasted. Wählen Sie die erforderliche
Schlauchlänge und bedenken Sie, daß ungefähr 240 mm für das Führungssystem benötigt werden.
Befestigen Sie ein Schlauchende in einer der unter Federspannung stehenden Klemmen und führen dann, bei
gleichzeitigem Drehen des Rotors mittels Handkurbel, den Schlauch zwischen Rollen und Führung, wobei der
Schlauch in den Schlauchführungen des Rotors ausgerichtet werden muß. Der Schlauch muß locker an der
Führung anliegen und darf weder verdreht noch angespannt sein.
Befestigen Sie das andere Schlauchende in der zweiten unter Federspannung stehenden Klemme, wobei
sichergestellt sein muß, daß der Schlauch nicht lose im Pumpenkopf liegt, da sich hierdurch die Lebensdauer des
Schlauches verringern könnte.
Drehen Sie die Handkurbel zurück und schließen Sie die Schutzvorrichtung.
Öffnen Sie für kurze Zeit die Strömungsklemme, nachdem die Pumpe gestartet wurde, damit der Schlauch seine
natürliche Lage annimmt.
Der 501RL Pumpenkopf wird durch Klemmen befestigt, die jeweils vier Positionen besitzen und die durch
Hereindrücken oder Herausziehen von Stangen am oberen Teil der oberen Klemme und am unteren Teil der
unteren Klemme eingestellt werden können. Stellen Sie die Klemmen so ein, daß der minimal notwendige Druck
auf den Schlauch ausgeübt wird.
Justier Justier Justier Justier Justierung der R ung der R ung der R ung der R ung der Rollen ollen ollen ollen ollen
Der vom Werk zwischen Rolle und Führung eingestellte Abstand beträgt 2,6 mm. Diese Einstellung eignet sich für
Schläuche mit Wandstärken von 1,6 - 2,0 mm. Eine Einstellung des Abstandes ist erforderlich, wenn Schläuche
mit eine Wanddicke von weniger als 1,6 mm verwendet werden. Beide Rollenarme besitzen je eine Stellschraube
und beide Schrauben müssen eingestellt werden. Der richtige Abstand ist die doppelte Wanddicke abzüglich
20%. Eine korrekte Einstellung ist wichtig: ein zu geringer Abstand verringert die Lebensdauer des Schlauches,
