4
2. AVU-8/2EC
2.1 Allgemeine Beschreibung
• Videoumschalter mit 8 Eingängen /  Ausgängen im Tischpultgehäuse
• 8 Video-Eingänge
•  Ausgänge (A: Monitor und B: VCR)
• Ausgänge wahlweise manuell oder als Sequenzausgang programmierbar
• Schaltung in der Videoaustastlücke
• Einstellbare Intervallzeit
• Bypass-Funktion
• Betriebsspannung AVU-8/EC: 5VAC, 300mA, 4,5VA
2.2 Beschreibung der Funktionen
1 Channel Taste zur Auswahl von KANAL A oder B für den Betrieb mit den Tasten TIME (Zeit), MODE
(Betriebsart) oder -8.
2 Mode Taste zur Auswahl der Betriebsart „Auto” (Sequenz) oder „Manuell“.
In der Betriebsart „Manuell” zeigen die LEDs -8 den ausgewählten Eingang an, der auf
den ausgewählten KANAL A oder B geschaltet ist.
In der Betriebsart „Auto” zeigen die LEDs -8 den momentanen Eingang des ausgewählten
KANALS A oder B an. Durch Drücken von einer der Tasten -8 zeigen die LEDs die aktiven
Eingänge an. Die Eingänge werden durch Drücken der ausgewählten Tasten von -8 aus-
geschaltet.
Nach diesem Vorgang kehrt das Gerät in den Normalbetrieb zurück.
Wenn alle Eingänge ausgeschaltet werden, schaltet der Umschalter automatisch auf den
ersten Eingang.
3 Time Taste zur Auswahl der Intervallzeit. Wenn die Auswahltaste AUF oder AB gedrückt wird,
zeigen die LEDs -4 die ausgewählte Intervallzeit an. Bei jedem Druck auf die TIME-Taste
wird die Intervallzeit um  Sekunde erhöht, bzw. verringert.
4 Videoeingänge Tasten zur Auswahl des Eingangs in der Betriebsart „Manuell” oder zum Ausschalten der
Eingänge in der Betriebsart „Auto”.

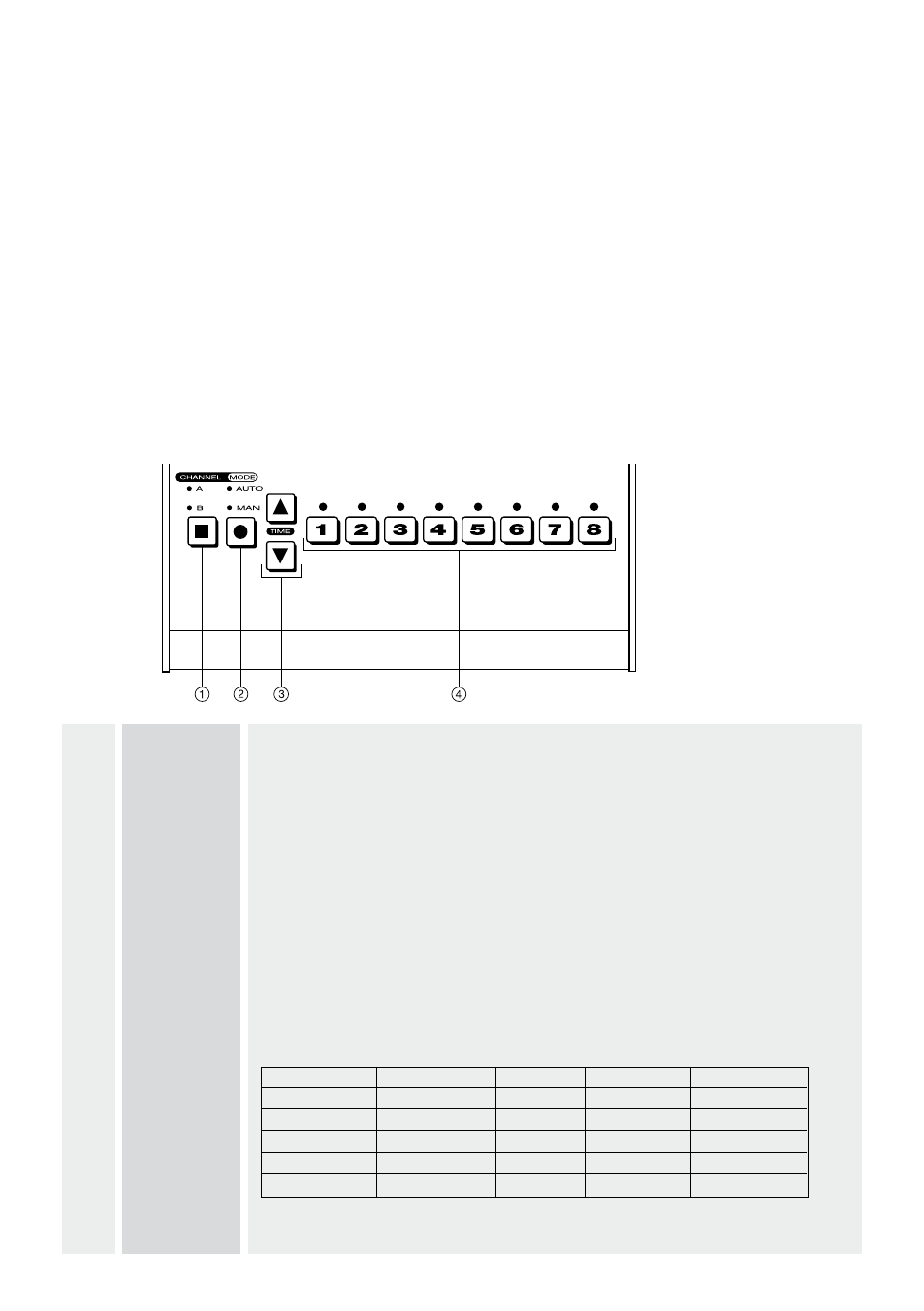

Frontseite
ZEIT (s) LED1 LED2 LED3 LED4
1-7 AUS AUS AUS AUS
8-15 EIN AUS AUS AUS
16-23 AUS EIN AUS AUS
… … … … …
120 EIN EIN EIN EIN
