7

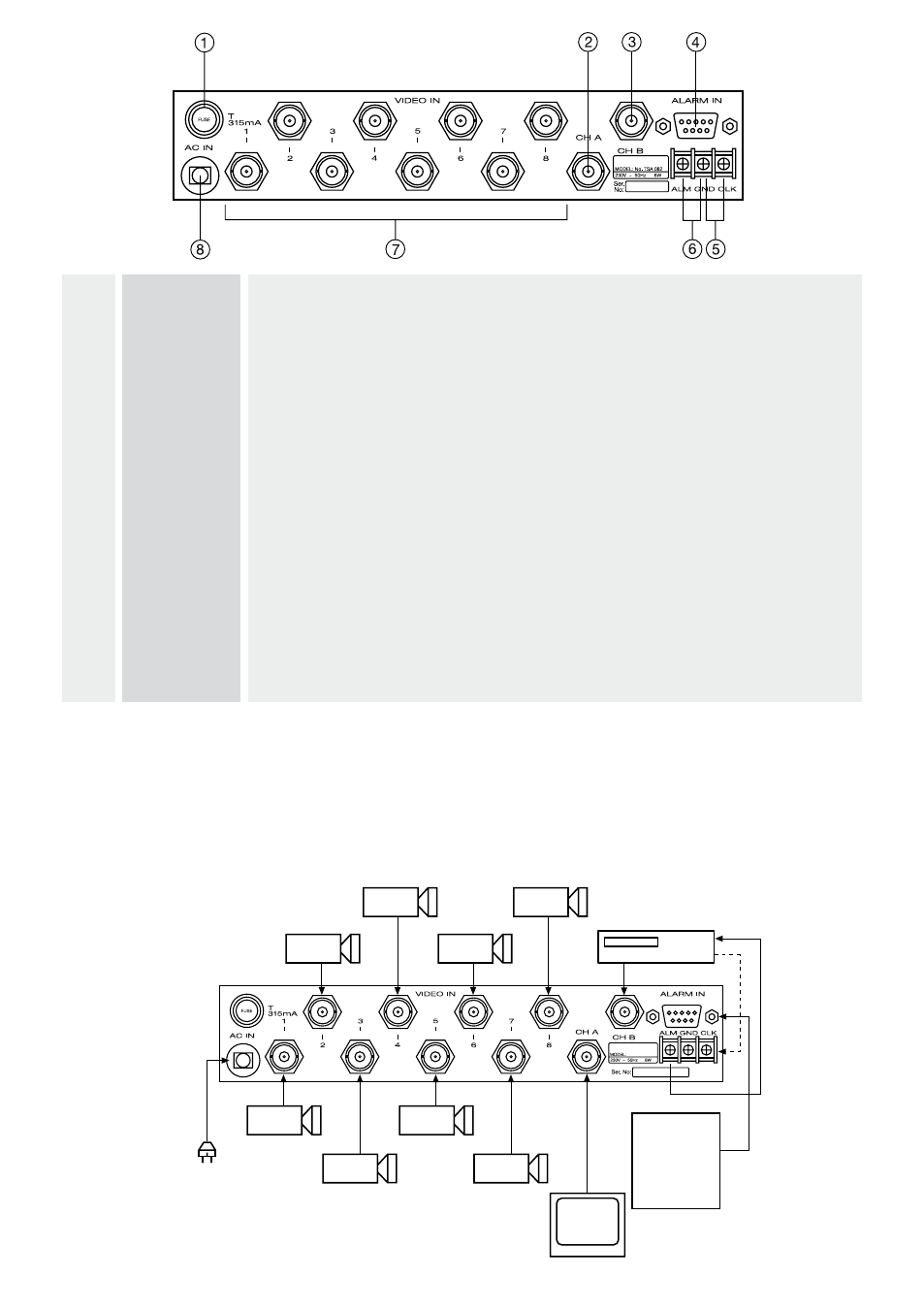

1 T35mA Sicherungshalter für Sicherung T 35 mA
2 CH A BNC-Buchse des Videoausgangs von KANAL A, für den Anschluss des Hauptmonitors
3 CH B BNC-Buchse des Videoausgangs von KANAL B, für den Anschluss eines Videorekorders
mit optionalem CLOCK-Ausgang
4 ALARM IN 9-pol. Stecker für Alarm-Eingang oder Fernbedien-Steuerung. Der Anschluss von bis zu
acht Alarmsensoren ist möglich. Über den 9-pol. Stecker können entweder die Alarmein-
gänge oder die Fernbedien-Steuerung aktiviert werden. Einstellung im Menü. Die Fernbedien-
Steuerung erfolgt über  Tasten die an die Alarmbuchse angeklemmt werden.
5 CLK/GND Klemm-Buchse für den Eingang VCR-CLOCK. Wenn ein Videorekorder mit CLOCK-Ausgang
verwendet und an den Eingang VCR-CLK angeschlossen wird, wird die Sequenz von KANAL
B durch die CLOCK-Impulse geschaltet. Im SETUP muss der Eingang VCR-CLOCK aktiviert
werden.
6 ALM/GND Klemm-Buchse Alarmausgangs (NO = Ausgang mit offenem Kollektor). Er ist geeignet für
den Anschluss eines Videorekorders mit Alarm-Eingang.
7 VIDEO IN BNC-Buchsen der Videoeingänge. Hier können bis zu acht Videokameras oder andere
Videoquellen angeschlossen werden.
8 AC IN 30 VAC Spannungseingang
Rückseite
MON
VCR
KAM 4 KAM 8
KAM  KAM 6
ALARM-
SENSOREN
oder
FERNBEDIEN-
STEUERUNG
T und T
NETZSTECKER
KAM 3 KAM 7
KAM  KAM 5
3.3 Anschlussmöglichkeiten
Hinweis:
Achten Sie darauf, den Netzstecker zu ziehen, bevor Sie andere Geräte anschließen oder das Gerät öffnen.
