6
1 CH B – TIME LCD-Anzeige für die Anzeige der Sequenz (CH B) von KANAL B oder die Intervallzeit (TIME)
von KANAL A.
Wenn die Betriebsart „VCR CLOCK” angewählt ist, zeigt die Anzeige „C” an. In der
Betriebsart „Einzelbild” („frame-by-frame”) zeigt die Anzeige „F” an. Wenn eine der TIME-
Tasten gedrückt wird, leuchtet ein Punkt auf, und die Anzeige zeigt die Intervallzeit an:
0 für  bis 9 Sekunden,  für 0 bis 9 Sekunden usw. Wenn ein Alarm auftritt und
KANAL B angewählt ist, blinkt der Punkt rechts unten in der LCD-Anzeige.
2 MODE - Taste zur Anwahl der Betriebsart „sequenziell” (AUTO) oder „manuell” (MAN) oder zum
ALARM STOP Rücksetzen des Alarms, wenn KANAL A angewählt ist.
3 TIME Tasten zum Einstellen der Intervallzeit von  bis 90 Sekunden.
4 CHANNEL A Tasten zur Anwahl der Signal-Eingänge in der Betriebsart „manuell” oder zum Ausschalten
von Eingängen in der Betriebsart „sequenziell”.
In der Betriebsart „manuell” leuchtet am angewählten Eingang die rote LED, in Betriebsart
„sequenziell” leuchtet die LEDam angewählten Eingang orange. Wenn alle Eingänge aus-
geschaltet werden, schaltet der AVU-8/ AL- automatisch auf den ersten Eingang.
TISCHGERÄT Die Gummifüße an der Bodenplatte ermöglichen eine rutschfreie Benutzung als Tischgerät.
RACK- Zur Montage in einem 9”-Rack müssen die Gummifüße entfernt werden, damit der
MONTAGE Umschalter in das optional erhältliche Rack-Montagekit eingebaut werden kann.
3.2 Beschreibung der Funktionen

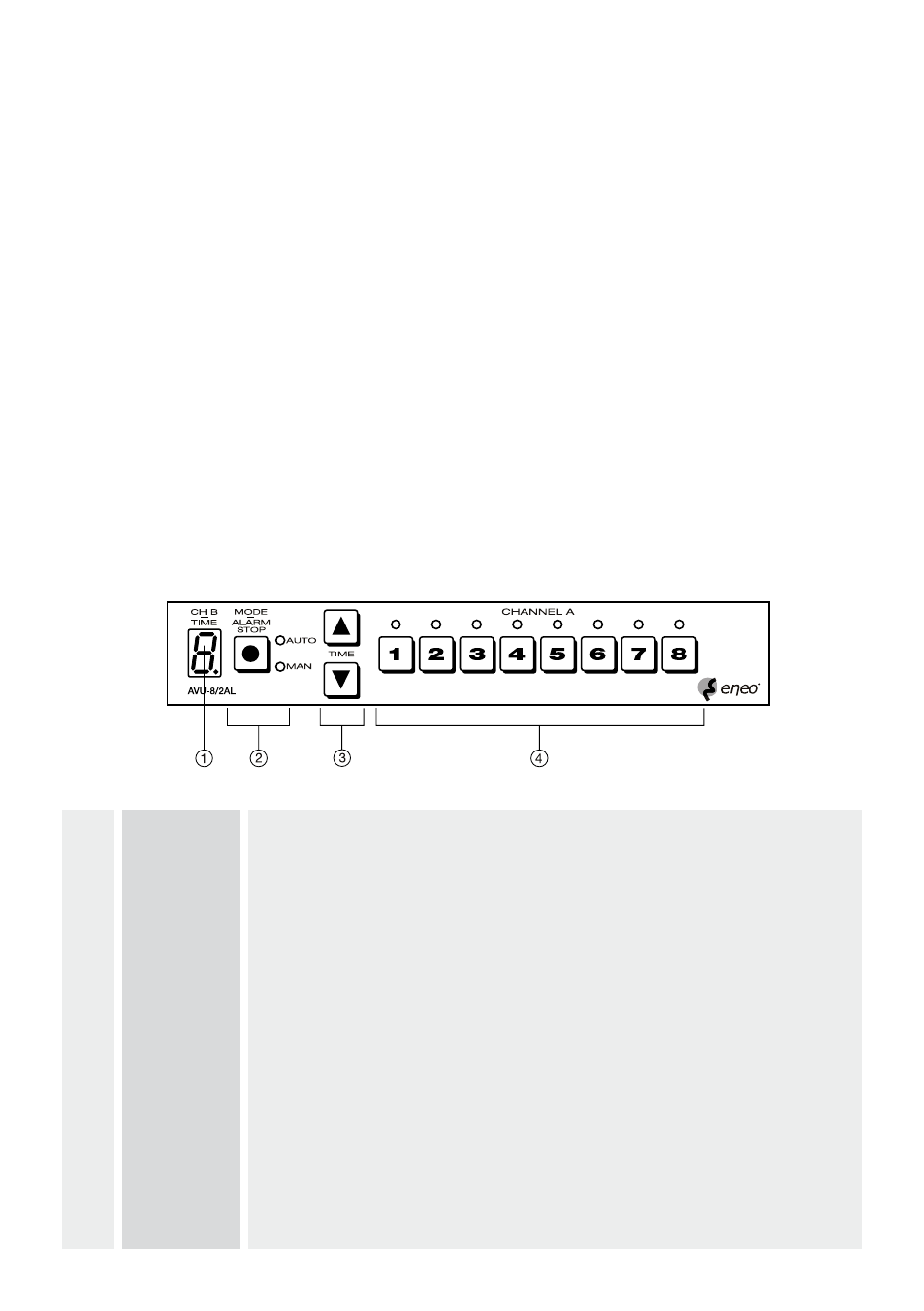

Frontseite
3. AVU-8/2AL-2
3.1 Allgemeine Beschreibung
• Videoumschalter mit 8 Eingängen /  Ausgängen im Tischpultgehäuse
• 8 Video-Eingänge
•  Ausgänge (A: Monitor und B: VCR)
• Ausgänge sind wahlweise manuell oder als Sequenzausgang programmierbar
• Schaltung in der Videoaustastlücke
• Einstellbare Intervallzeit
• Bypass-Funktion
• Betriebsspannung AVU-8/AL-: 30VAC
• 9”-Einbaukit ist optional erhältlich.
• Acht Alarmeingänge (9-pol. Sub D Stecker)
• Programmierbar über das Bildschirmmenü
