KAPITEL 1 Einführung
2.LÜFTER
6. LAN
7.SPOT
5. VGA
4.HDMI
8. DC 12 V
10. AUDIO-
AUSGANG
9.SENSOREINGANG/
RELAIS/RS485
11. AUDIO-
EINGANG
1.EXTEND
(Option)
1. EXTEND (Option) : Schließen Sie ein EXTEND FTP Kabel an den VGA- oder
HDMI-Receiver an.
2. Lüfter : Kühlerlüfter
3. VIDEO-Eingang : empfängt Bilder von SDI Kameras oder anderen Kameras.
4. HDMI : Real HD (1920X1080) Ausgang für hochauflösende Bildschirme
5. VGA: Video-Ausgang für VGA-Bildschirm
6. LAN : Anschluss für das Gigabit Ethernet LAN-Kabel
7.SPOT : Für einen Spot CRT-Monitor, Composite-Signal.
8. DC 12 V : DC 12 V 4,16 A oder höher
9. SENSOREINGANG :Über diese Anschlüsse können externe Sensoren
angeschlossen werden.
RELAIS : Über diese Anschlüsse können externe elektrische Geräte angeschlossen
werden (Warnleuchten o. Ä.).
RS485 : Für die Steuerung von Schwenk- und Neigungskameras. Achten Sie auf die
Polarität.
10. AUDIO-Ausgang : Cinch Audio-Ausgang Anschluss
11. AUDIO-EINGANG: Cinch Audio-Eingang Anschlüsse Sie können 4 Kanäle
gleichzeitig aufnehmen.
Weitere Informationen finden Sie in [KAPITEL 2. Installationsanleitung und
Sicherheitshinweise].
3.Video-Eingang
8. Zifferntasten : Wenn Sie eine dieser Taste drücken, wird der entsprechende Kanal
beim Live Viewing oder bei der Wiedergabe im Vollbild angezeigt. Um auf Kanal 20
zu wechseln, drücken Sie zweimal die 10+-Taste. Die Taste 10+ wird außerdem für
das Anhalten bei der Verwendung des Wiedergaberädchens verwendet.
(※ Im Menü sowie bei der Passwort-Einstellung werden sie automatisch in
Zifferntasten umgewandelt)9. Sicherungs-Gerät : Sie können alle möglichen
Sicherungs-Datenträger wie CD-RW und DVD-RW verwenden.

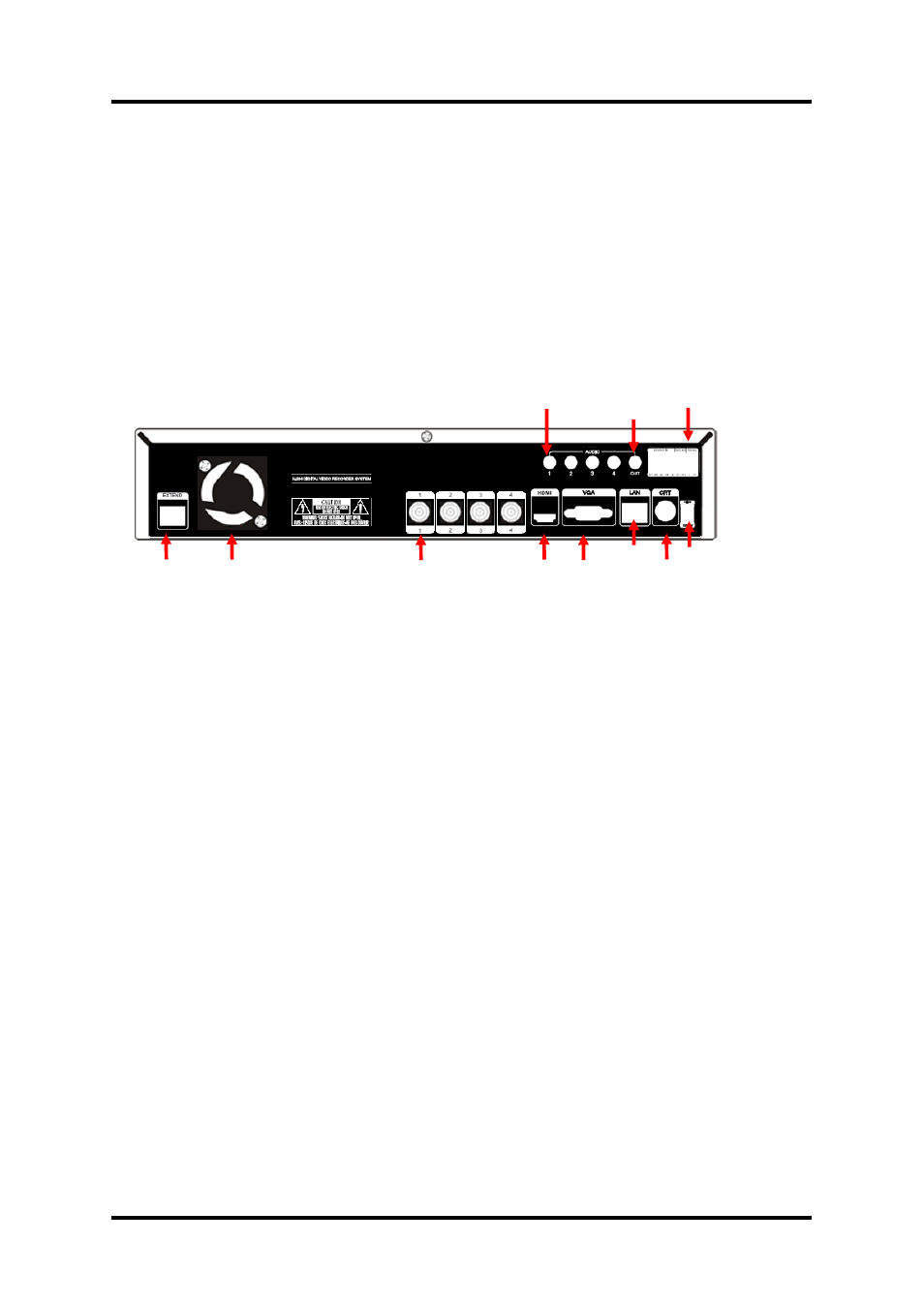

[Rückseite]
<HDR-5004>
