Eneo HDR-5004AH6.0 Benutzerhandbuch
Seite 14
14. SENSOREINGANG/
RS485, ALARM-AUSGANG
2.VIDEO-EINGANG
10. LAN
3. e-SATA
5. VGA
4.HDMI
8. NETZSCHALTER
12. EXTEND
11. RS232C
1. AUDIO-
EINGANG
6. USB
14
KAPITEL 1 Einführung
9. SPOT
7. DC 12 V
13. AUDIO-
AUSGANG
1. AUDIO-EINGANG: Cinch Audio-Eingang Anschlüsse Sie können 8 Kanäle
gleichzeitig aufzeichnen.
2. VIDEO-EINGANG : empfängt Bilder von Kameras und leitet sie an die
Bildschirme weiter.
3. e-SATA
4. HDMI: Real HD (1920X1080) Ausgang für hochauflösende Bildschirme
5. VGA: Video-Ausgang für VGA-Bildschirm
6. USB: Dieser USB-Anschluss ist für die Maus und andere USB-Geräte vorgesehen.
7. DC 12 V : DC 12 V 12,5 A oder höher
8. Netzschalter (EIN/AUS)
9. SPOT : Für Spot CRT-Monitor, Composite-Signal
10. LAN : Anschluss für das Gigabit Ethernet LAN-Kabel
11. RS232C: Anschluss für das Serial Communications Kabel (RS232C)
12. EXTEND (Option) : Schließen Sie das EXTEND FTP-Kabel an den VGA- oder
HDMI-Receiver an.
13. AUDIO-AUSGANG : Cinch Audio-Ausgang Anschluss
14. SENSOR-EINGANG :Über diesen Anschluss können externe Sensoren
angeschlossen werden.
RELAIS : Über diese Anschlüsse können externe elektrische Geräte angeschlossen
werden (Warnleuchten o. Ä.).
RS485 : Für die Steuerung von Schwenk- und Neigungskameras. Achten Sie auf die
Polarität.
Weitere Informationen finden Sie in [KAPITEL 2. Installationsanleitung und
Sicherheitshinweise].

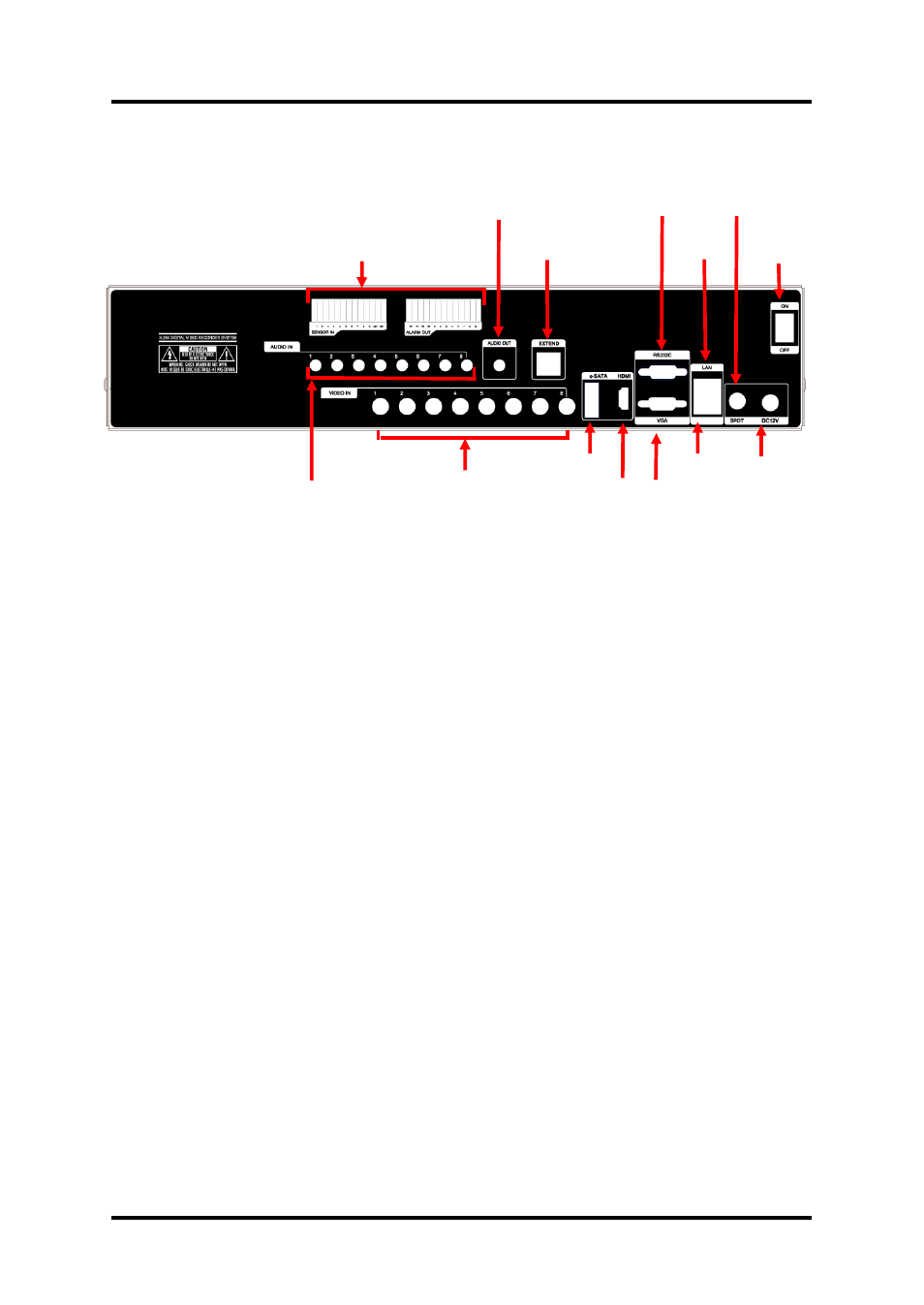

[Rückseite]
<HDR-5008R>
