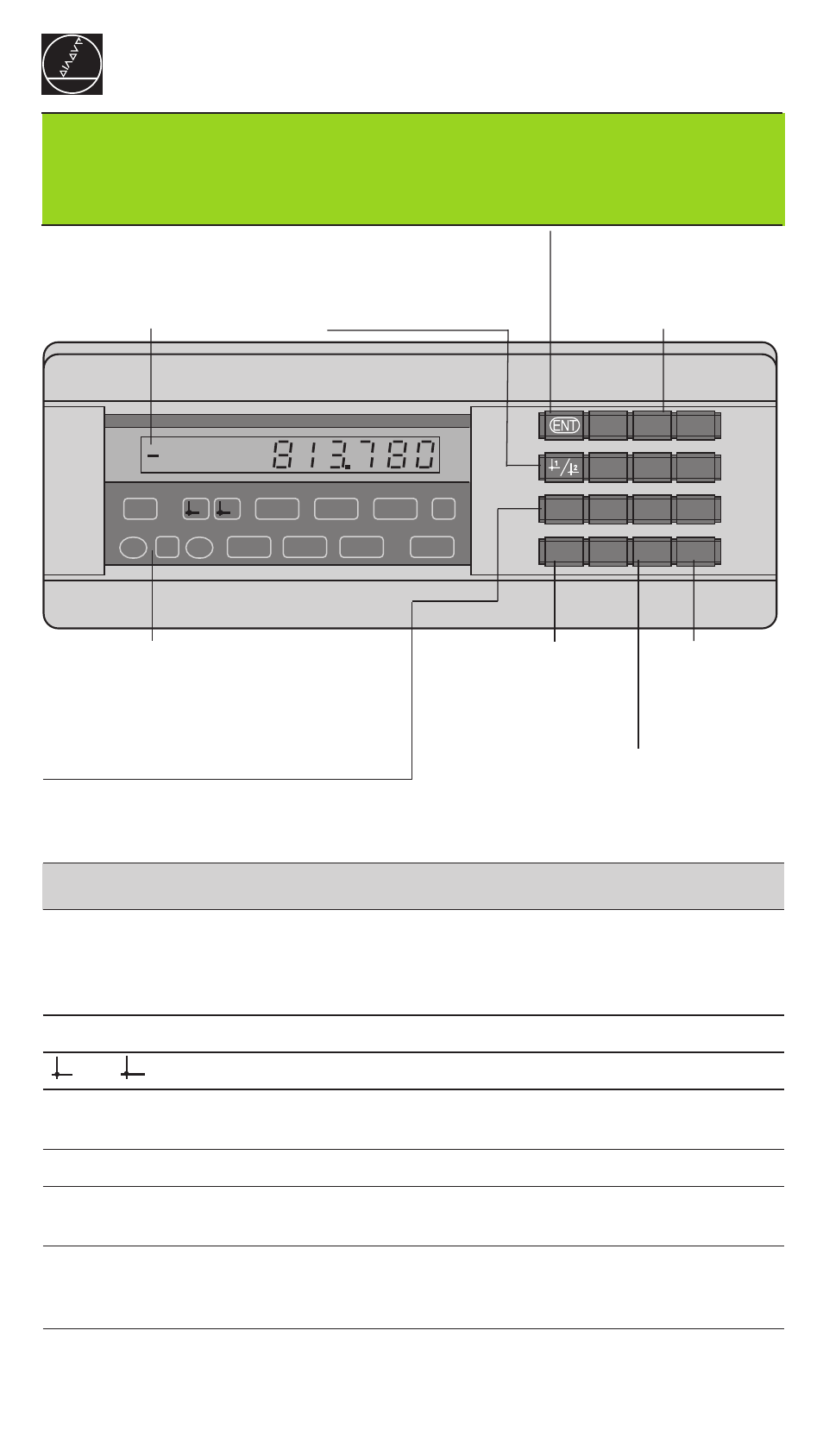

Arbeiten mit der Positionsanzeige ND 286
HEIDENHAIN
Leuchtfeld Bedeutung
REF Wenn Dezimalpunkte nicht mehr blinken:
Referenzmarke wurde überfahren – Bezugspunkte werden
netzausfallsicher gespeichert.
Blinkend: Anzeige wartet auf Drücken von ENT oder CL.
in. Positionswerte werden in Zoll (inch) angezeigt.
1 / 2 Bezugspunkt 1 / Bezugspunkt 2 wurde gewählt.
PRINT Blinkend: Anzeige wartet auf Drücken von ENT zur
Datenausgabe
SET Blinkend: Anzeige wartet auf Bestätigung für Eingabewerte.
< / = / > Klassieren: Meßwert kleiner als Klassier-Untergrenze / innerhalb
Klassiergrenzen / größer als Klassier-Obergrenze.
MIN / MAX Meßreihe: Minimum / Maximum /
DIFF / ACTL größte Differenz (MAX–MIN) / Aktueller Meßwert.
Blinkend: Wahl für anzuzeigenden Wert bestätigen.
START Meßreihe läuft.
Blinkend: Anzeige wartet auf Startsignal für Meßreihe.
HEIDENHAIN
REF 2 1 SET START PRINT in.
MIN ACTL MAX DIFF = < >
7 8 9
4 5 6
1 2 3
0
.
– CL
MOD
Istwert- und Eingabe-Anzeige
(7-Segment-LED,
8 Dekaden mit Vorzeichen) • Bezugspunkt wählen
• In Parameter-Liste
rückwärts blättern Zehner-Tastatur
• Eingabewert übernehmen
• Anzeige setzen auf Wert
aus P79 (P80!)
Status-Anzeige mit Leuchtfeldern • Vorzeichen-
Taste
• Parameterwert
verkleinern
• Dezimalpunkt
• Parameterwert
vergrößern
• Eingabe löschen
• Anzeige nullen (P80!)
• CL plus MOD:
Parameter-Liste an-
wählen
• CL plus zweistellige
Zahl: Parameter wählen
• Parameter-Eingabe
löschen und Parameter-
Nr. anzeigen
• Anzeige umschalten:
MIN / MAX / DIFF / ACTL / START / PRINT
• Parameter-Liste nach Einschalten anwählen
• In Parameter-Liste vorwärts blättern
