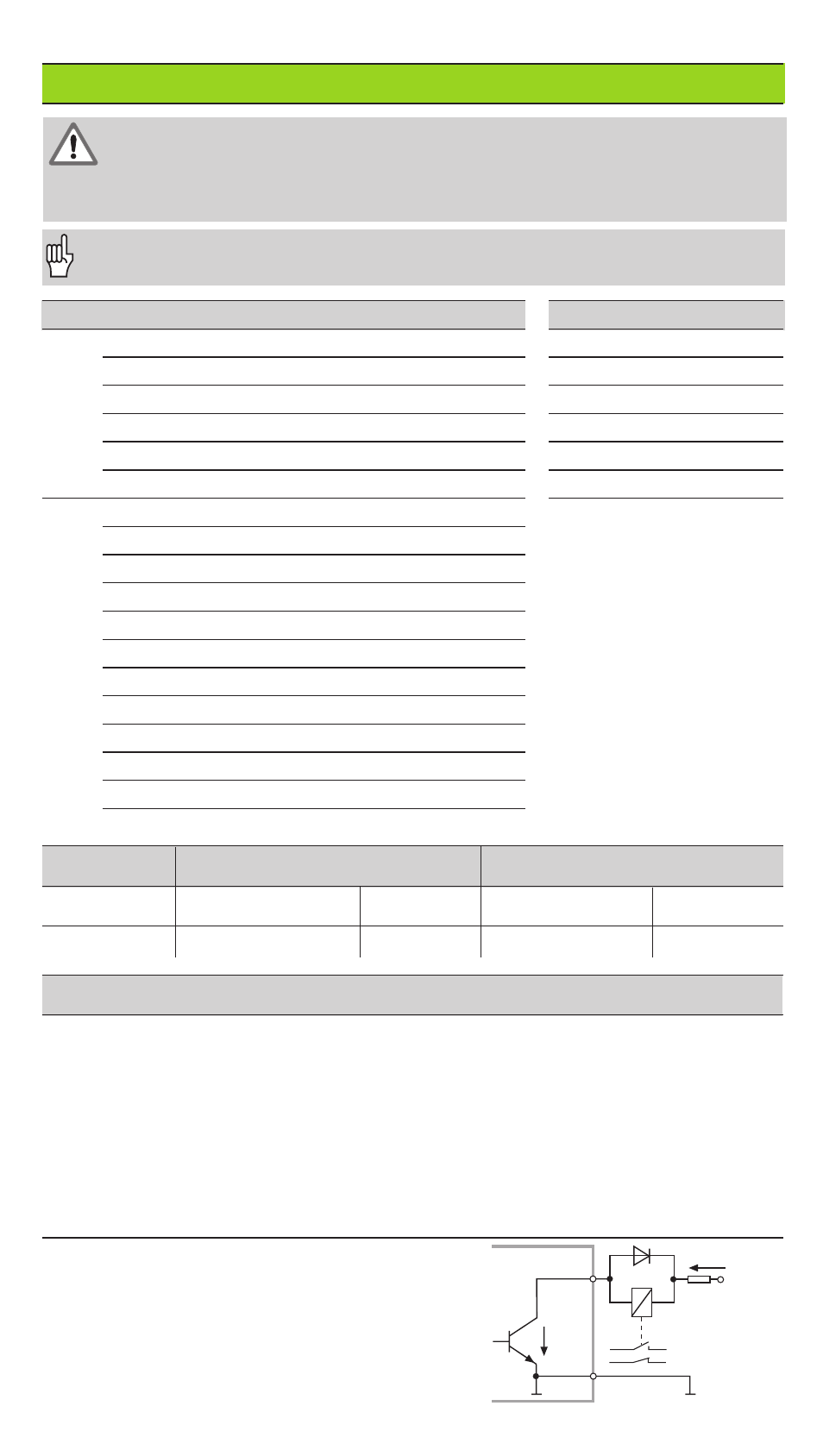

Ausgänge
Eingänge
Nur abgeschirmte Kabel verwenden!
Schirm auf Steckergehäuse legen!
B UCE
E
C
Pin 1.10
0 V
+ UB
≤
32 V
I
≤
100 mA
Gefahr für interne Bauteile!
Die Spannung externer Stromkreise muß einer „Funktionskleinspannung mit
sicherer Trennung“ nach EN 50 178 entsprechen!
Induktive Lasten nur mit Löschdiode parallel zur Induktivität anschließen!
Sub-D-Anschluß EXT (25polig, Stift)
Pin Funktion Pin Funktion
15 Meßwert
≥
Schaltgrenze A1 (P62) 1 0 V
16 Meßwert
≥
Schaltgrenze A2 (P63) 10 0 V
17 Meßwert < Klassier-Untergrenze (P18) 12 nicht belegen
18 Meßwert > Klassier-Obergrenze (P19) 13 nicht belegen
19 Fehler (siehe Fehlermeldungen) 11 frei
14 Anzeigewert ist Null 20 frei
2 Anzeige nullen, Fehlermeldung löschen 21 frei
3 Anzeige setzen auf Wert aus P79
25 Referenzmarken anfahren
4 Referenzmarkensignale ignorieren
5 Meßreihe starten
6 Anzeigewert bei Meßreihe extern wählen
7 Minimum der Meßreihe anzeigen
8 Maximum der Meßreihe anzeigen
9 Differenz MAX – MIN anzeigen
22 Impuls: Meßwert ausgeben
23 Kontakt: Meßwert ausgeben
24 BCD-Datenausgang deaktivieren
Signalpegel Low High
Eingänge –0,5 V
≤
U
≤
0,9 V I
≤
6 mA 3,9 V
≤
U
≤
15 V
Ausgänge U
≤
0,4 V I
≤
100 mA U
≤
32 V I
≤
10 µA
Beschreibung der Ein- und Ausgangssignale
Eingangssignale • Ansteuern durch Kontaktschluß gegen 0 V oder
Low-Pegel über TTL-Baustein
• Interner "Pull-up"-Widerstand 1 k
Ω
• Mindest-Impulsdauer: t
≥
30 ms, bei schnellem
Nullen/Setzen: t
≥
30 µs
• Mindest-Impulspause: t
≥
30 ms, bei Nullen/Setzen:
t
≥
1,5 ms; bei schnellem Nullen/Setzen: t
≥
30 ms
• Verzögerung Nullen/Setzen: schneller Datenausgang t
v
≤
25 µs;
langsamer Datenausgang t
v
≤
2 ms
Ausgangssignale • "Open-Collector"-Ausgänge,
aktiv Low
• Verzögerung bis zur Signal-
ausgabe: t
v
≤
8 ms
• Mindestdauer Nulldurch-
gangssignal, Schaltgrenze
A1, A2: t
0
≥
180 ms
Die Zeiten erhöhen sich, wenn Funktionen aktiv sind (z.B. Klassieren)!
Aktuellen Meßwert
ACTL anzeigen:
Eingänge 7, 8 und 9
nicht aktiv oder
mehr als einer dieser
Eingänge aktiv
