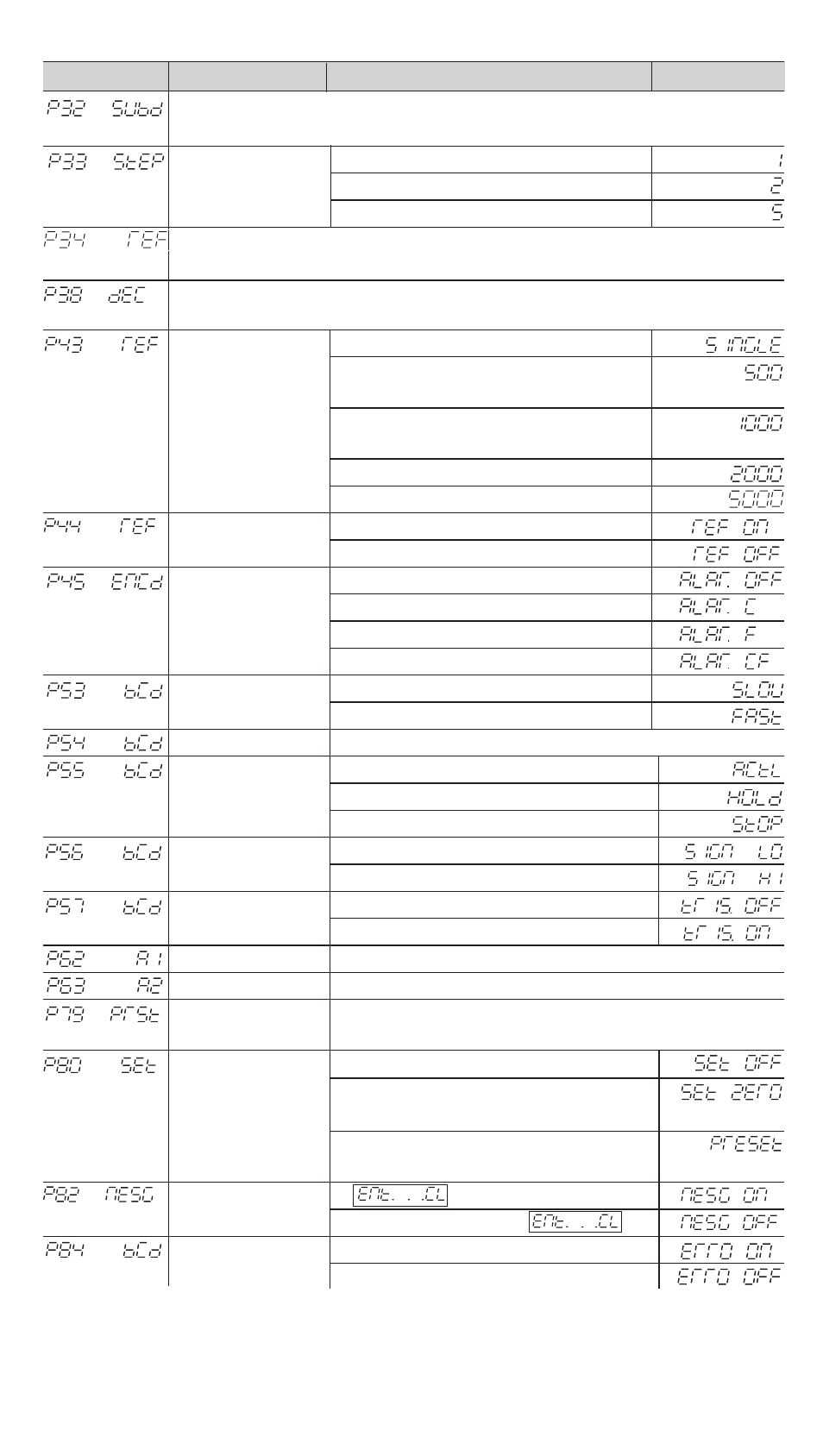

Parameter Bedeutung Funktion / Wirkung Einstellung
Unterteilung der Meßsystemsignale
Subdivision 4, 2, 1, 0.8, 0.5, 0.4, 0.2, 0.1
Zählweise 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 0
0 - 2 - 4 - 6 - 8 - 0
0 - 5 - 0
Externe Unterteilung der Meßsystem-Signale
1, 5, 10, 20, 50
Nachkommastellen 1 / 2 / 3 / 4 / 5 (bis 7 bei Zoll-Anzeige)
Decimal point
Referenz- einzelne Referenzmarke
marken abstandscodiert mit 500
•
SP
(SP = Signalperiode)
abstandscodiert mit 1 000
•
SP
(z.B.für LS 303 C / LS 603 C)
abstandscodiert mit 2 000
•
SP
abstandscodiert mit 5 000
•
SP
Auswertung der Referenzmarken auswerten
Referenzmarken Referenzmarken nicht auswerten
Meßsystem- keine Überwachung ( Alarm Off)
Encoder Überwachung Verschmutzung ( Contamination)
Frequenz ( Frequency)
Frequenz und Verschmutzung
Datenausgangs- langsam (Slow)
Geschwindigkeit schnell, Einspeicherrate: P54 ( Fast)
Einspeicherrate 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 12,8 / 25,6 [µs]
Datenausgang
mitlaufend ( Actual)
bei Meßwert- gestoppt / halten
Ausgabe gestoppt / mitlaufend
Vorzeichenpegel Low = Minus ( Sign Low)
High = Minus ( Sign High)
Verhalten ohne Datenausgang immer aktiv
Einspeichersignal Ausgang hochohmig ( Tristate)
Schaltgrenze 1 Zahlenwert eingeben
Schaltgrenze 2 Zahlenwert eingeben
Wert für Zahlenwert eingeben für das Bezugspunkt-
Preset Bezugspunkt Setzen über Schalteingang oder mit Taste ENT
Anzeige kein Nullen/Setzen mit CL/ENT
setzen Nullen mit CL ( Set Zero),
kein Setzen mit ENT
Nullen mit CL und
Setzen mit ENT auf Wert aus P79
Verhalten nach Meldung
Message Einschalten Anzeige zeigt nicht
Fehler auf Fehler auch auf Datenausgang
Datenausgang Fehler nicht auf Datenausgang
