8 HEIDENHAIN DataPilot 4290 V7

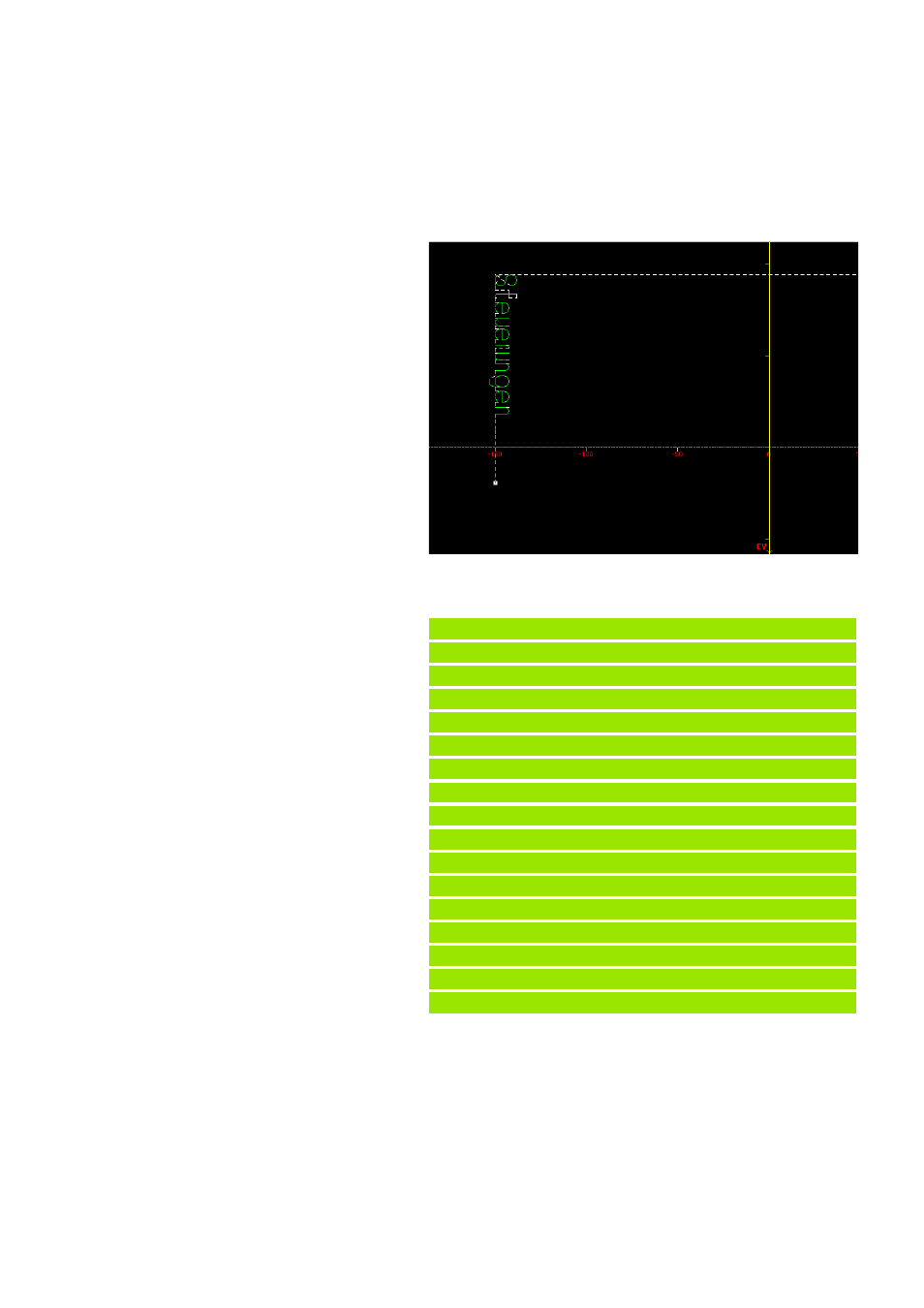

1.4 Beispiel: Mantelfläche beschriften
Schriftzug „Steuerungen“
Der Schriftzug „Steuerungen“wird von –CY nach
nach +CY graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf Z=–150 und C=–45° positionie-
ren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe: LA=12 mm
„ Winkel: LB=0° (von –CY nach nach +CY)
„ Fräsebene auf Durchmesser 120 (LC=120)
„ Rückzugsebene auf Durchmesser 126 (LD=126)
„ Gravieren auf der Mantelfläche (LE=1)
„ Linearer Schriftzug (LF=0)
„ Durchmesser (für G120): LH=120
„ Abstandsfaktor: 1.3 * Standardabstand (I=1.3)
Beispiel: Programm- und Satzaufbau
. . .
N17 G0 X126
N18 G0 Z-150
N19 G110 C-45
N20 L"S" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N21 L"KT" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N22 L"KE" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N23 L"KU" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N24 L"KE" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N25 L"KR" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N26 L"KU" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N27 L"KN" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N28 L"KG" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N29 L"KE" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N30 L"KN" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N31 L"BLANK" V1 LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N.. . . .
