1.2 Parameter des UP-Aufrufs

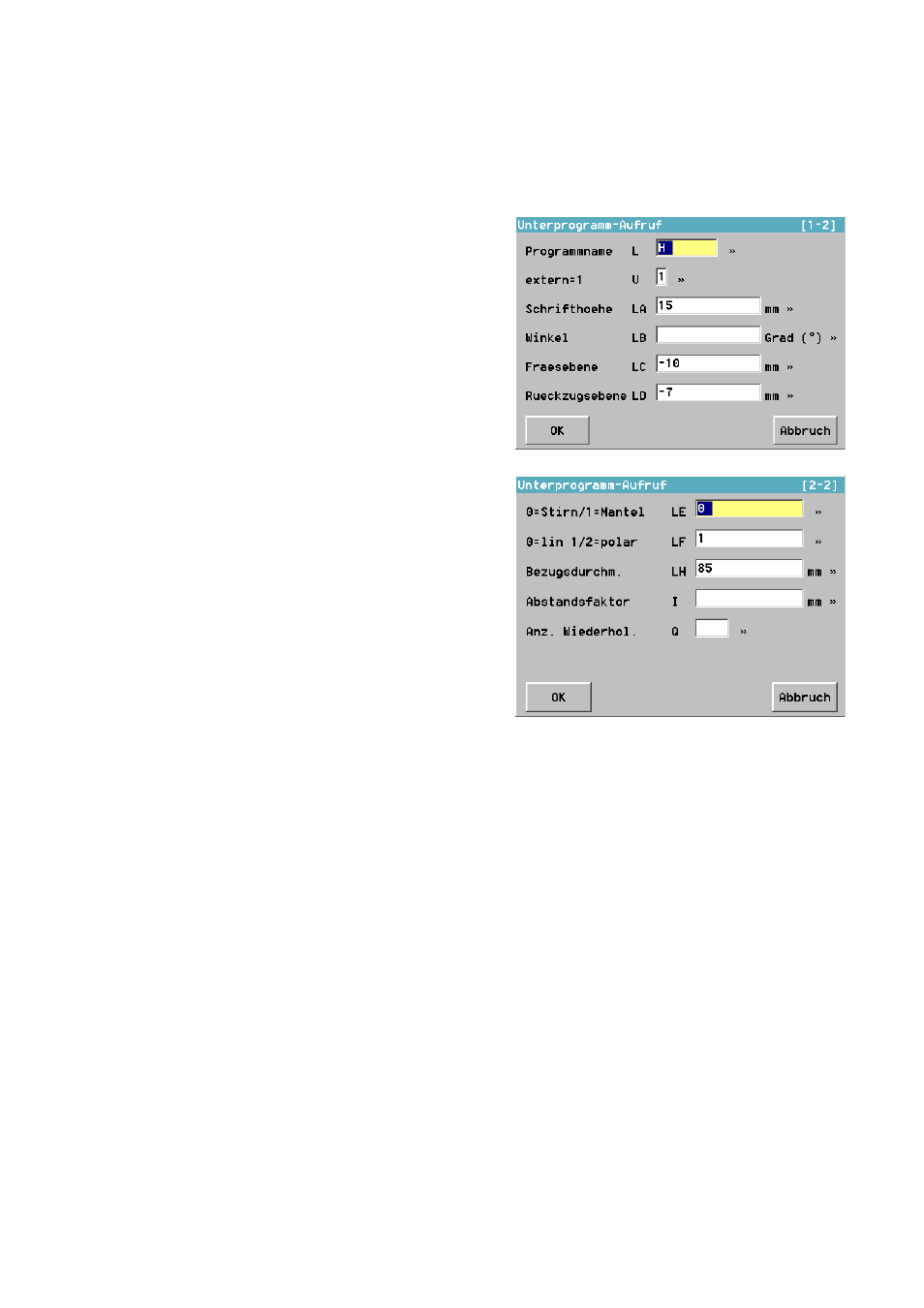

Legen Sie in den Aufruf-Parametern des Unterprogramms die Details
der Zeichendarstellung fest.
8 Programmname L: Name des UP (Siehe „Zeichensatz” auf Seite 10.)
8 extern=1 V: Eingabe „1“ für externes UP
8 Schrifthoehe LA : Buchstabenhöhe in [mm]
8 Winkel LB : Drehwinkel des Buchstabens in [°]
„ Stirnfläche linear: 0° = senkrechte Zeichen; die Zeichen werden
fortlaufend in positiver XK-Richtung angeordnet
„ Stirnfläche polar: LB ist ohne Funktion
„ Mantelfläche 0°: Zeichen werden von –CY nach +CY dargestellt
„ Mantelfläche 90°: Zeichen werden von –Z nach +Z dargestellt
8 Fraesebene LC :
„ Stirnfläche: Z-Position, auf die zum Fräsen zugestellt wird
„ Mantelfläche: X-Durchmesser, auf den zum Fräsen zugestellt wird
8 Rueckzugsebene LD :
„ Stirnfläche: Z-Position, auf die zum Positionieren zurückgezogen
wird
„ Mantelfläche: X-Durchmesser, auf den zum Positionieren zurück-
gezogen wird
8 0=Stirn/1=Mantel LE : Gravieren auf der Stirn- oder Mantelfläche
„ 0: Stirnfläche
„ 1: Mantelfläche
8 0=lin 1/2=polar LF : ist nur für die Stirnfläche relevant
„ 0: Zeichen werden linear dargestellt
„ 1: Zeichen werden nach oben gebogen um das Zentrum des Koor-
dinatenkreuzes dargestellt.
„ 2: Zeichen werden nach unten gebogen um das Zentrum des
Koordinatenkreuzes dargestellt.
8 Bezugsdurchm(esser) LH:
„ Stirnfläche: Durchmesser, auf dem der Schriftzug bei polarer
Anordnung graviert wird
„ Mantelfläche: Durchmesser für die Berechnung der Mantelflä-
chen-Abwicklung (G120)
8 Abstandsfaktor I: Der Abstand zwischen den Zeichen wird nach
folgender Formel berechnet: LA / 6 * I
Wird I nicht eingegeben, wird mit I=1 gerechnet.
8 Anz(ahl) Wiederhol(ungen) Q: kann verwendet werden, wenn glei-
che Zeichen nacheinander dargestellt werden sollen
