August 2005 Gravieren 7

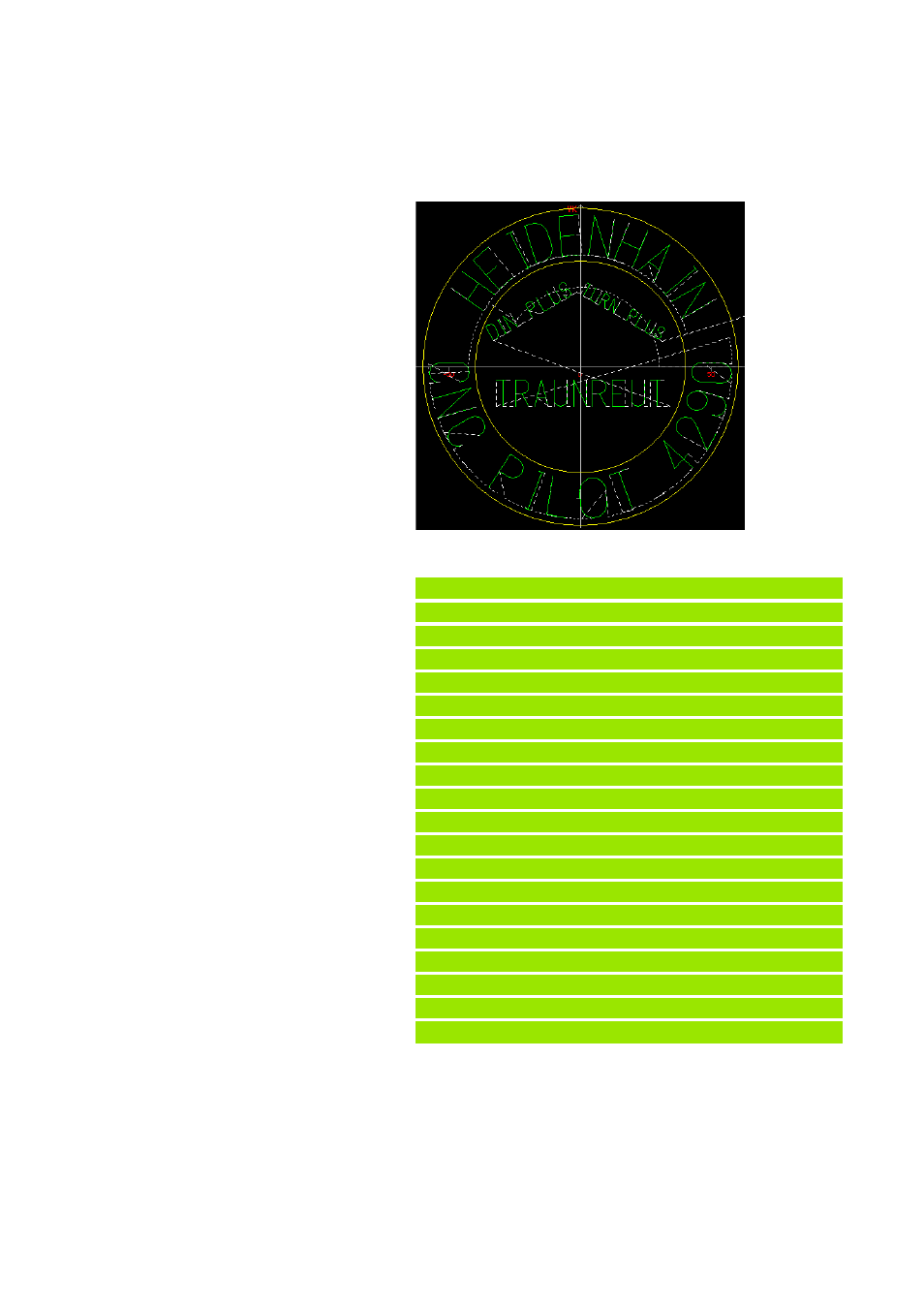

Schriftzüge „DIN PLUS, TURN PLUS“
Der Schriftzug „DIN PLUS“ wird linear in einem Win-
kel von 30°, der Schriftzug „TURN PLUS“ in einem
Winkel von –30° graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf XK = –33, YK = –10 positionieren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe (LA): 6 mm bei „DIN PLUS“, 5 mm
bei „TURN PLUS“
„ Winkel (LB): 30° bei „DIN PLUS“, –30° bei
„TURN PLUS“
„ Fräsebene auf Z=0 (LC=0)
„ Rückzugsebene auf Z=3 (LD=3)
„ Gravieren auf der Stirnfläche (LE=0)
„ Linearer Schriftzug (LF=0)
„ Abstandsfaktor: 1.8 * Standardabstand (I=1.8)
Beispiel: Programm- und Satzaufbau
. . .
N58 G100 XK-33 YK10
N59 L"D" V1 LA6 LB30 LC0 LD3 LE0 LF0 I1.8
N60 L"I" V1 LA6 LB30 LC0 LD3 LE0 LF0 I1.8
N61 L"N" V1 LA6 LB30 LC0 LD3 LE0 LF0 I1.8
N62 L"BLANK" V1 LA6 LB30 LC0 LD3 LE0 LF0 I1.8
N63 L"P" V1 LA6 LB30 LC0 LD3 LE0 LF0 I1.8
N64 L"L" V1 LA6 LB30 LC0 LD3 LE0 LF0 I1.8
N65 L"U" V1 LA6 LB30 LC0 LD3 LE0 LF0 I1.8
N66 L"S" V1 LA6 LB30 LC0 LD3 LE0 LF0 I1.8
N67 G100 X55 C90
N68 L"T" V1 LA5 LB-30 LC0 LD3 LE0 LF0 I1.8
N69 L"U" V1 LA5 LB-30 LC0 LD3 LE0 LF0 I1.8
N70 L"R" V1 LA5 LB-30 LC0 LD3 LE0 LF0 I1.8
N71 L"N" V1 LA5 LB-30 LC0 LD3 LE0 LF0 I1.8
N72 L"P" V1 LA5 LB-30 LC0 LD3 LE0 LF0 I1.8
N73 L"L" V1 LA5 LB-30 LC0 LD3 LE0 LF0 I1.8
N74 L"U" V1 LA5 LB-30 LC0 LD3 LE0 LF0 I1.8
N75 L"S" V1 LA5 LB-30 LC0 LD3 LE0 LF0 I1.8
N.. . . .
