Programmieren: Werkzeuge
5.3 Werkzeug-Korrektur
5
180
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

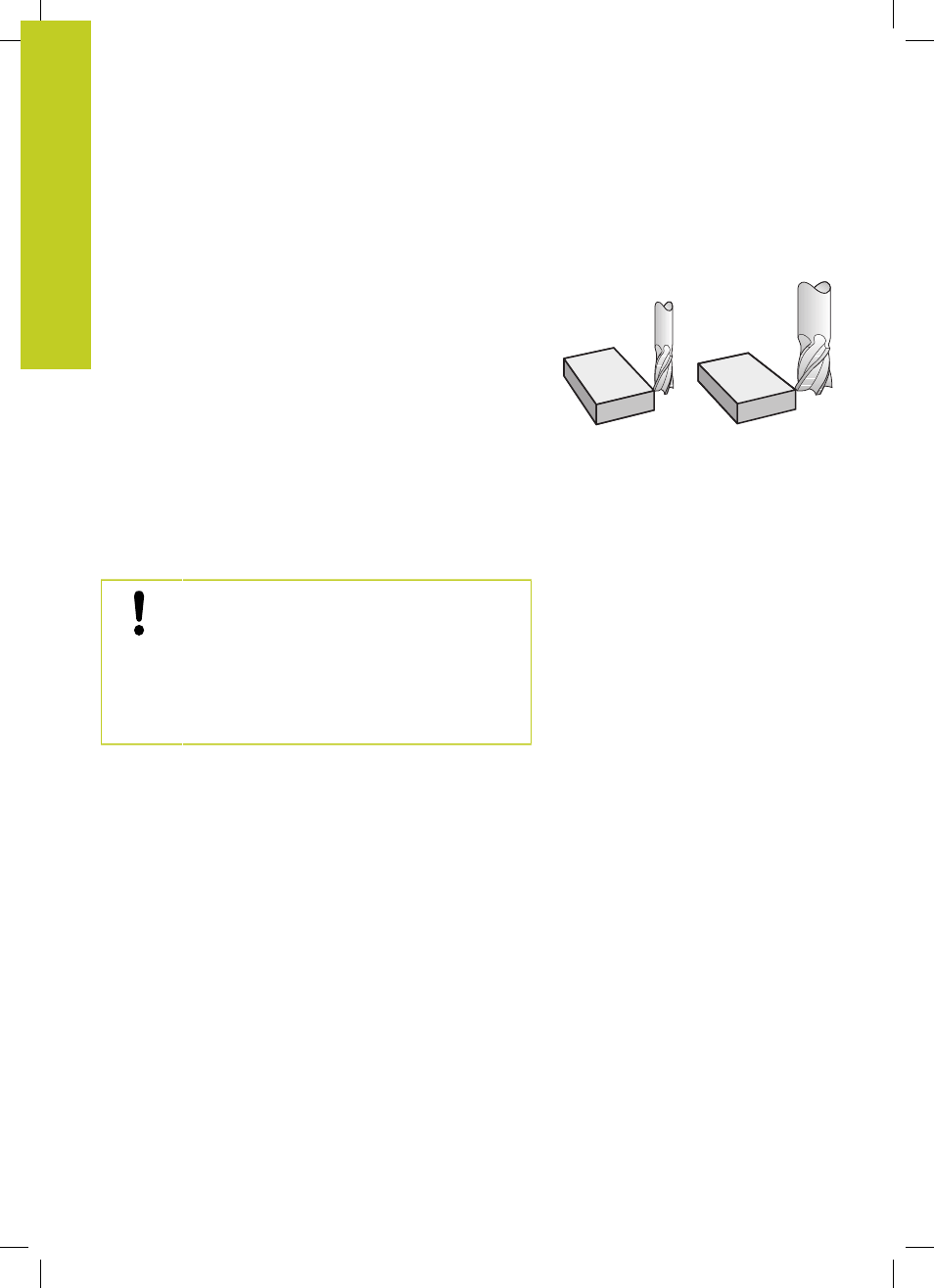

5.3 Werkzeug-Korrektur
Einführung
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeug-Länge in der Spindelachse und um den Werkzeug-Radius
in der Bearbeitungsebene.
Wenn Sie das Bearbeitungsprogramm direkt an der TNC erstellen,
ist die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene
wirksam.
Die TNC berücksichtigt dabei bis zu fünf Achsen incl. der
Drehachsen.
Werkzeug-Längenkorrektur
Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein
Werkzeug aufrufen. Sie wird aufgehoben, sobald ein Werkzeug mit
der Länge L=0 (z. B.
TOOL CALL 0) aufgerufen wird.
Achtung Kollisionsgefahr!
Wenn Sie eine Längenkorrektur mit positivem Wert
mit
TOOL CALL 0 aufheben, verringert sich der
Abstand vom Werkzeug zu Werkstück.
Nach einem Werkzeug-Aufruf
TOOL CALL ändert
sich der programmierte Weg des Werkzeugs in der
Spindelachse um die Längendifferenz zwischen altem
und neuem Werkzeug.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem
TOOL CALL-Satz als auch aus der Werkzeug-Tabelle berücksichtigt.
Korrekturwert =
L + DL
TOOL CALL
+
DL
TAB
mit
L:
Werkzeug-Länge
L aus TOOL DEF-Satz oder
Werkzeug-Tabelle
DL
TOOL CALL
:Aufmaß
DL für Länge aus TOOL CALL-Satz
DL
TAB
: Aufmaß
DL für Länge aus der Werkzeug-Tabelle
