Programmieren: Konturen programmieren
6.5
Bahnbewegungen – Polarkoordinaten
6
214
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

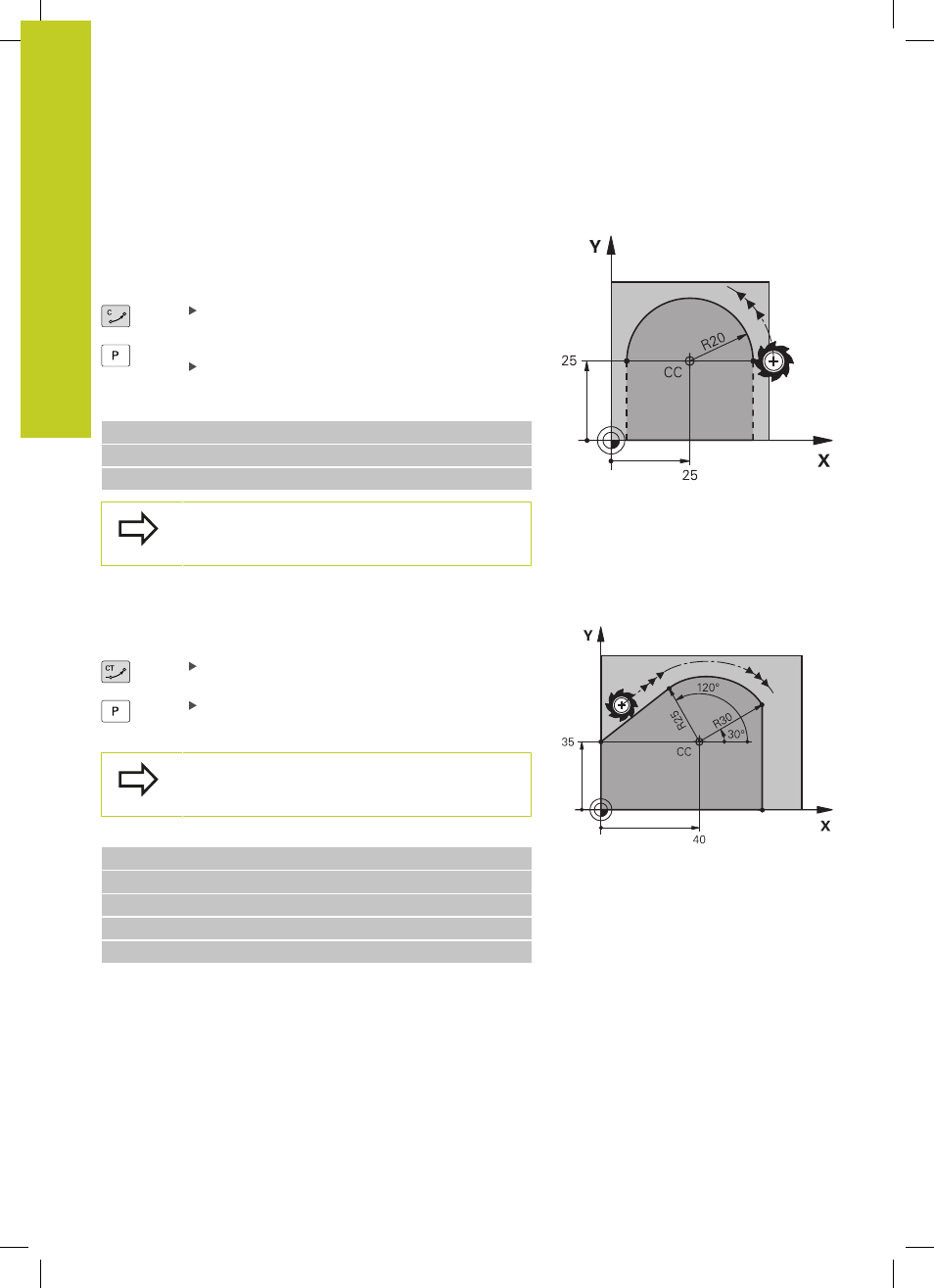

Kreisbahn CP um Pol CC
Der Polarkoordinaten-Radius
PR ist gleichzeitig Radius des
Kreisbogens.
PR ist durch den Abstand des Startpunkts zum Pol CC
festgelegt. Die zuletzt programmierte Werkzeug-Position vor der
Kreisbahn ist der Startpunkt der Kreisbahn.
Polarkoordinaten-Winkel PA: Winkelposition des
Kreisbahn-Endpunkts zwischen –99999,9999° und
+99999,9999°
Drehsinn DR
NC-Beispielsätze
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Bei inkrementalen Koordinaten gleiches Vorzeichen
für DR und PA eingeben.
Kreisbahn CTP mit tangentialem Anschluss
Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.
Polarkoordinaten-Radius PR: Abstand des
Kreisbahn-Endpunkts zum Pol
CC
Polarkoordinaten-Winkel PA: Winkelposition des
Kreisbahn-Endpunkts
Der Pol ist
nicht
Mittelpunkt des Konturkreises!
NC-Beispielsätze
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
