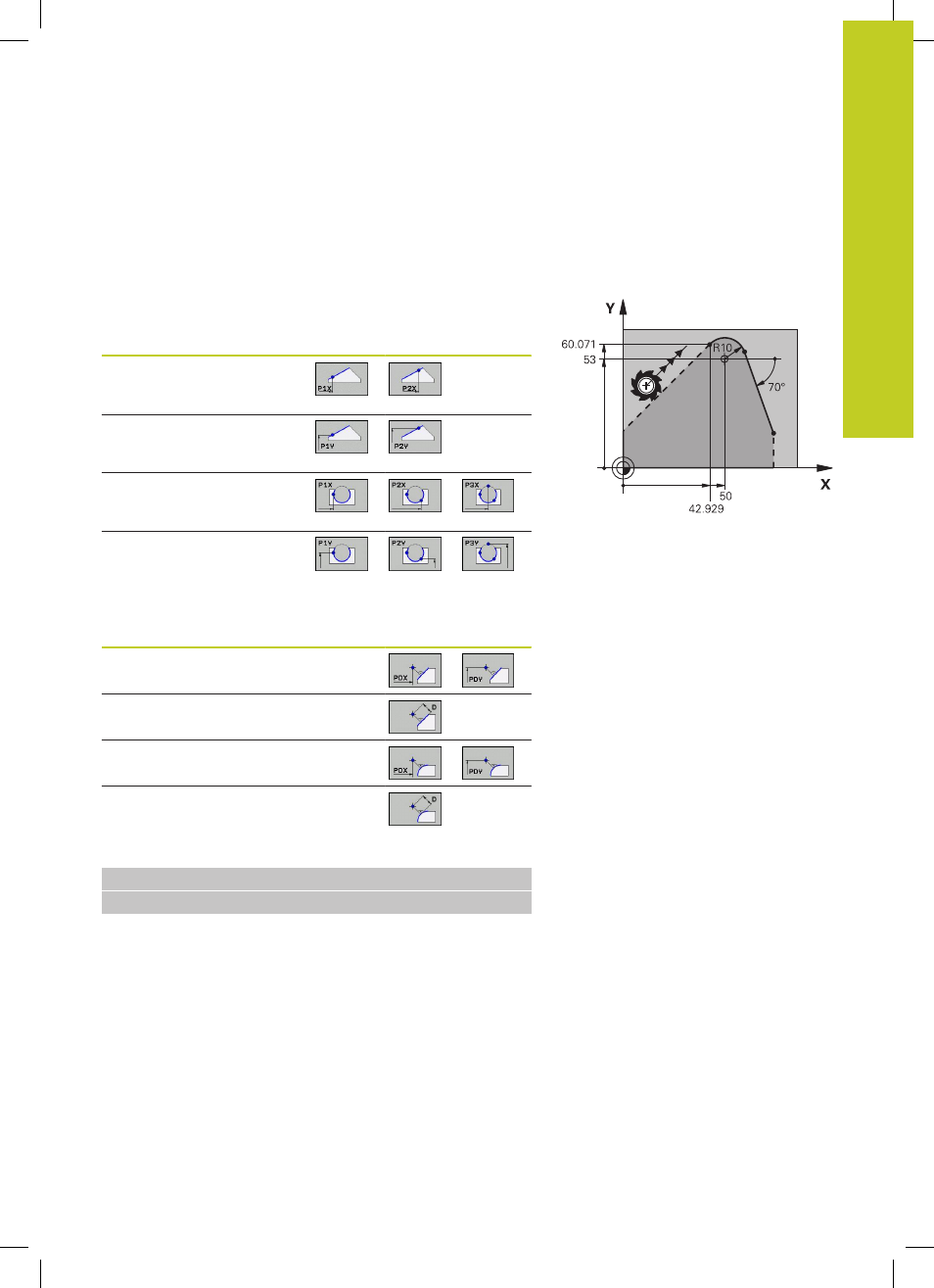

Hilfspunkte
Sowohl für freie Geraden als auch für freie Kreisbahnen können Sie
Koordinaten für Hilfspunkte auf oder neben der Kontur eingeben.
Hilfspunkte auf einer Kontur
Die Hilfspunkte befinden sich direkt auf der Geraden bzw. auf der
Verlängerung der Geraden oder direkt auf der Kreisbahn.
Bekannte Angaben
Softkeys
X-Koordinate eines
Hilfspunkts P1 oder P2 einer
Geraden
Y-Koordinate eines
Hilfspunkts P1 oder P2 einer
Geraden
X-Koordinate eines
Hilfspunkts P1, P2 oder P3
einer Kreisbahn
Y-Koordinate eines
Hilfspunkts P1, P2 oder P3
einer Kreisbahn
Hilfspunkte neben einer Kontur
Bekannte Angaben
Softkeys
X- und Y- Koordinate des Hilfspunkts
neben einer Geraden
Abstand des Hilfspunkts zur Geraden
X- und Y-Koordinate eines Hilfspunkts
neben einer Kreisbahn
Abstand des Hilfspunkts zur Kreisbahn
NC-Beispielsätze
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
