Programmierbeispiele 10.6
10
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
243
10.6 Programmierbeispiele

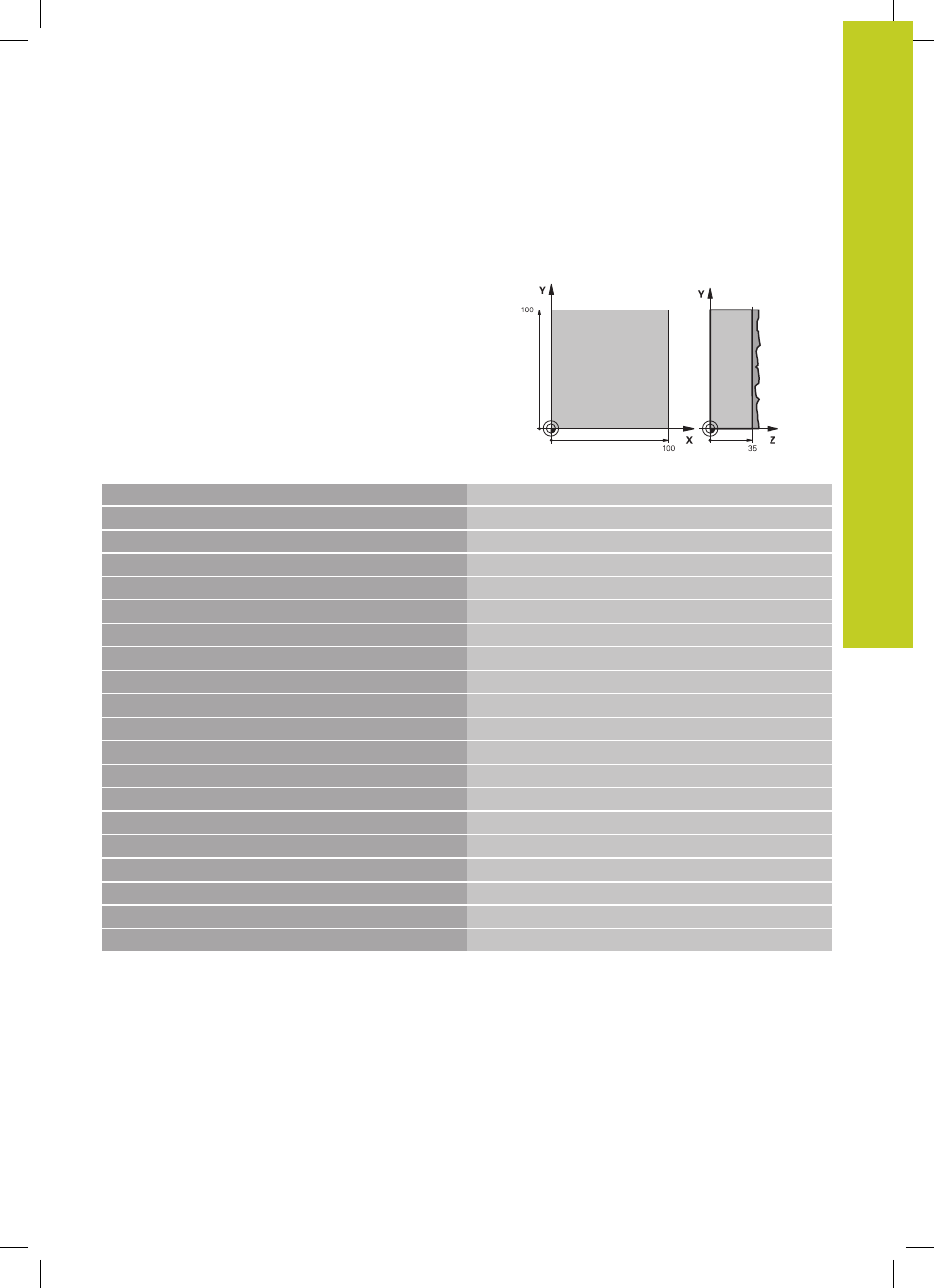

Beispiel: Abzeilen
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL CALL 1 Z S3500
Werkzeug-Aufruf
4 L Z+250 R0 FMAX Werkzeug freifahren
5 CYCL DEF 230 ABZEILEN Zyklus-Definition Abzeilen
Q225=+0 ;STARTPUNKT 1. ACHSE
Q226=+0 ;STARTPUNKT 2. ACHSE
Q227=+35 ;STARTPUNKT 3. ACHSE
Q218=100 ;1. SEITEN-LAENGE
Q219=100 ;2. SEITEN-LAENGE
Q240=25 ;ANZAHL SCHNITTE
Q206=250 ;VORSCHUB TIEFENZ.
Q207=400 ;VORSCHUB FRAESEN
Q209=150 ;VORSCHUB QUER
Q200=2 ;SICHERHEITS-ABST.
6 L X+-25 Y+0 R0 FMAX M3 Vorpositionieren in die Nähe des Startpunkts
7 CYCL CALL
Zyklus-Aufruf
8 L Z+250 R0 FMAX M2
Werkzeug freifahren, Programm-Ende
9 END PGM C230 MM
