BOHRFRAESEN (Zyklus 208)
3.9
3
TNC 320 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
85
Achtung Kollisionsgefahr!
Mit Maschinen-Parameter displayDepthErr stellen Sie
ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht
(off).
Beachten Sie, dass die TNC bei
positiv
eingegebener Tiefe
die Berechnung der Vorposition
umkehrt. Das Werkzeug fährt also in der Werkzeug-
Achse mit Eilgang auf Sicherheits-Abstand
unter
die
Werkstück-Oberfläche!

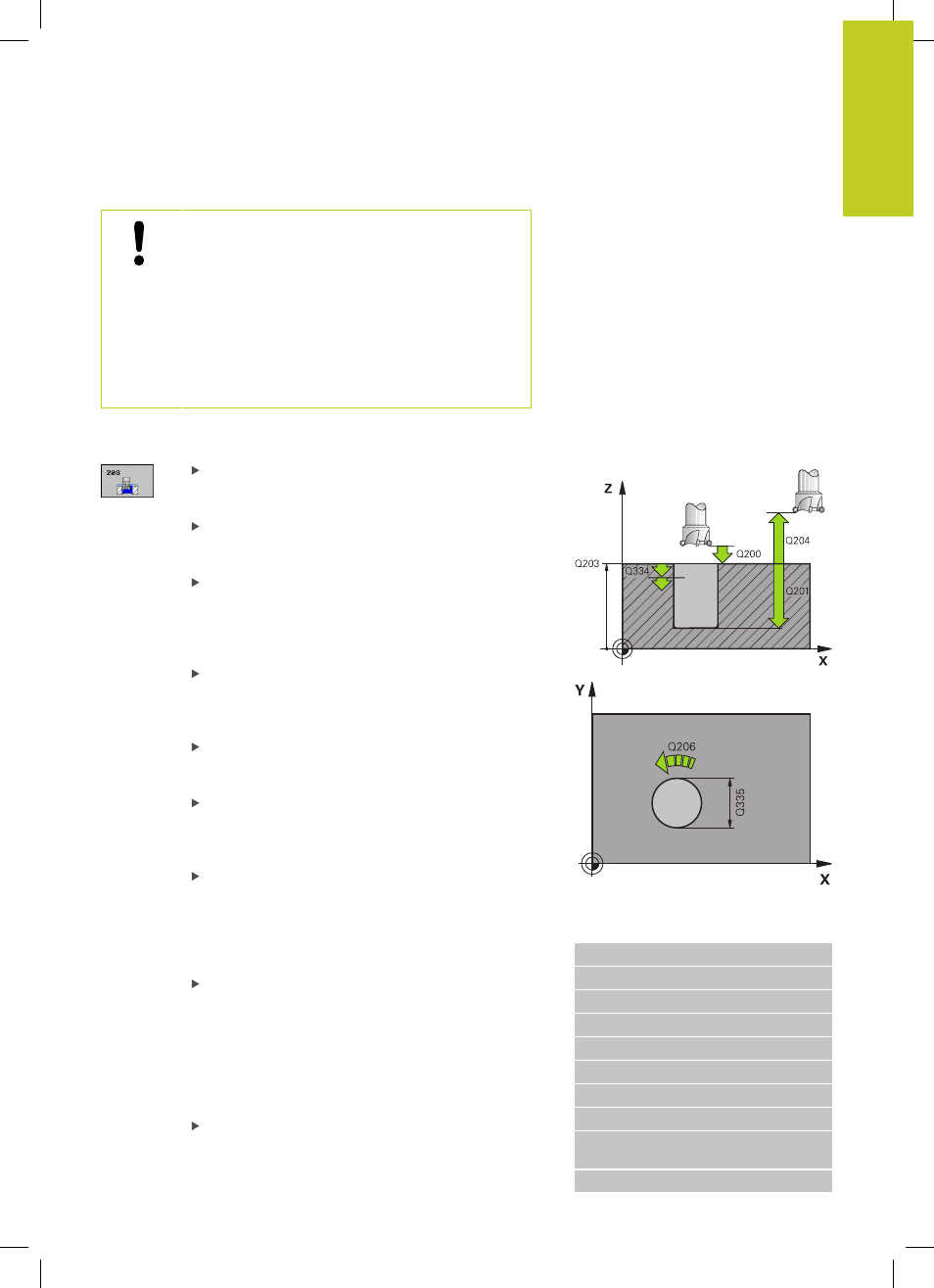

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeug-Unterkante – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Bohren auf der Schraubenlinie in mm/min.
Eingabebereich 0 bis 99999,999 alternativ
FAUTO,
FU, FZ
Zustellung pro Schraubenlinie Q334 (inkremental):
Maß, um welches das Werkzeug auf einer
Schraubenlinie (=360°) jeweils zugestellt wird.
Eingabebereich 0 bis 99999,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Soll-Durchmesser Q335 (absolut): Bohrungs-
Durchmesser. Wenn Sie den Soll-Durchmesser
gleich dem Werkzeug-Durchmesser eingeben, dann
bohrt die TNC ohne Schraubenlinien-Interpolation
direkt auf die eingegebene Tiefe. Eingabebereich 0
bis 99999,9999
Vorgebohrter Durchmesser Q342 (absolut): Sobald
Sie in Q342 einen Wert größer 0 eingeben, führt
die TNC keine Überprüfung bzgl. des Durchmesser-
Verhältnisses Soll- zu Werkzeug-Durchmesser mehr
durch. Dadurch können Sie Bohrungen ausfräsen,
deren Durchmesser mehr als doppelt so groß sind
wie der Werkzeug-Durchmesser. Eingabebereich 0
bis 99999,9999
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1
= Gleichlauffräsen
–1
= Gegenlauffräsen
NC-Sätze
12 CYCL DEF 208 BOHRFRAESEN
Q200=2
;SICHERHEITS-ABST.
Q201=-80
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q334=1.5
;ZUSTELL-TIEFE
Q203=+100
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q335=25
;SOLL-DURCHMESSER
Q342=0
;VORGEB.
DURCHMESSER
Q351=+1
;FRAESART
