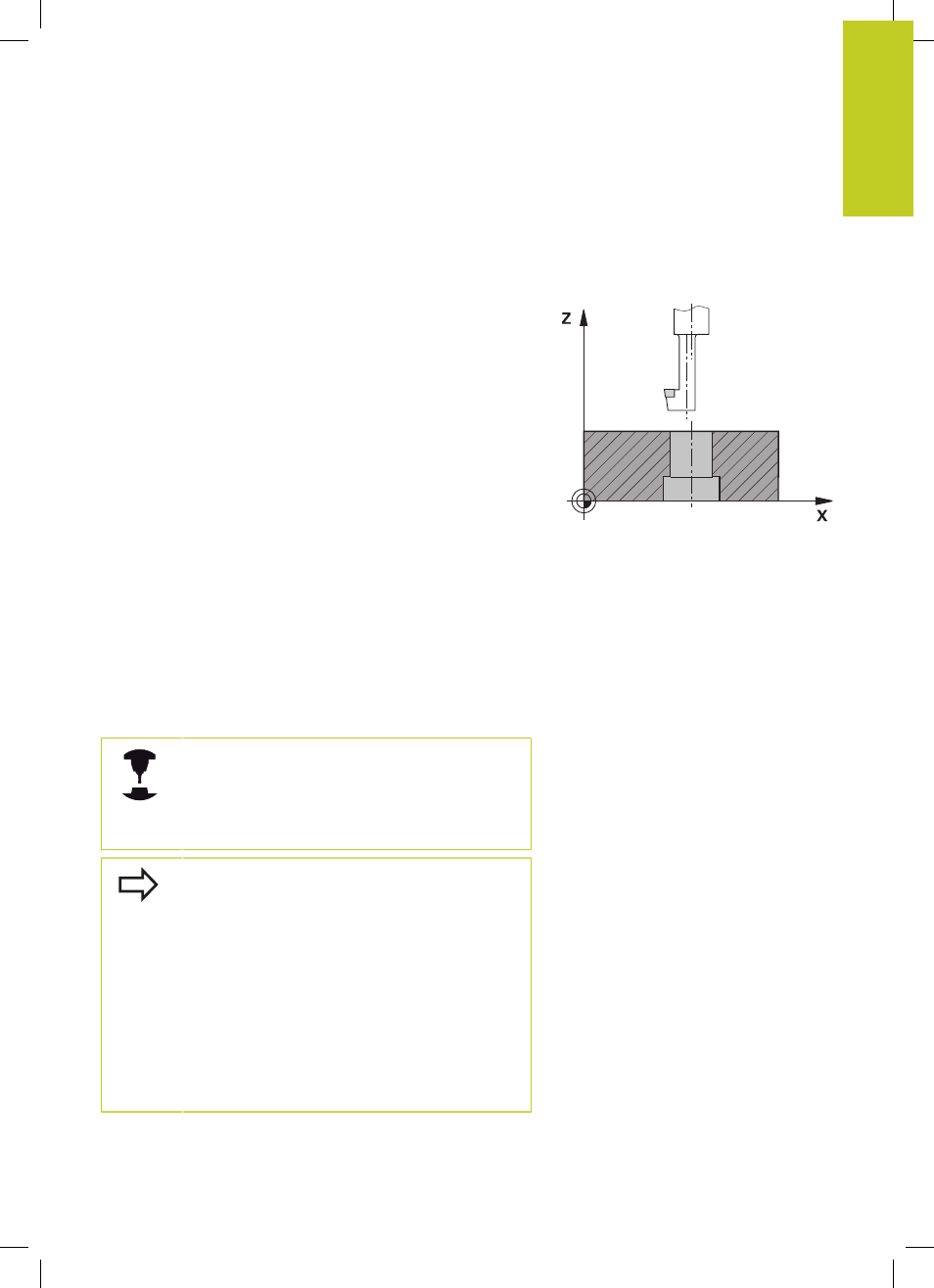

3.7 RUECKWAERTS-SENKEN (Zyklus 204,
DIN/ISO: G204)
Zyklusablauf
Mit diesem Zyklus stellen Sie Senkungen her, die sich auf der
Werkstück-Unterseite befinden.
1 Die TNC positioniert das Werkzeug in der Spindelachse im
Eilgang FMAX auf den Sicherheits-Abstand über der Werkstück-
Oberfläche
2 Dort führt die TNC eine Spindel-Orientierung auf die 0°-Position
durch und versetzt das Werkzeug um das Exzentermaß
3 Anschließend taucht das Werkzeug mit dem Vorschub
Vorpositionieren in die vorgebohrte Bohrung ein, bis die
Schneide im Sicherheits-Abstand unterhalb der Werkstück-
Unterkante steht
4 Die TNC fährt jetzt das Werkzeug wieder auf Bohrungsmitte,
schaltet die Spindel und ggf. das Kühlmittel ein und fährt dann
mit dem Vorschub Senken auf die eingegebene Tiefe Senkung
5 Falls eingegeben, verweilt das Werkzeug am Senkungsgrund
und fährt anschließend wieder aus der Bohrung heraus, führt
eine Spindelorientierung durch und versetzt erneut um das
Exzentermaß
6 Anschließend fährt die TNC das Werkzeug im Vorschub
Vorpositionieren auf den Sicherheits-Abstand und von dort –
falls eingegeben – mit
FMAX auf den 2. Sicherheits-Abstand
Beim Programmieren beachten!
Maschine und TNC müssen vom
Maschinenhersteller vorbereitet sein.
Zyklus nur an Maschinen mit geregelter Spindel
verwendbar.
Zyklus arbeitet nur mit Rückwärtsbohrstangen.
Positionier-Satz auf den Startpunkt (Bohrungsmitte)
der Bearbeitungsebene mit Radiuskorrektur
R0
programmieren.
Das Vorzeichen des Zyklusparameters Tiefe legt
die Arbeitsrichtung beim Senken fest. Achtung:
Positives Vorzeichen senkt in Richtung der positiven
Spindelachse.
Werkzeug-Länge so eingeben, dass nicht die
Schneide, sondern die Unterkante der Bohrstange
vermaßt ist.
Die TNC berücksichtigt bei der Berechnung des
Startpunktes der Senkung die Schneidenlänge der
Bohrstange und die Materialstärke.
