Be
arbeitungen definieren

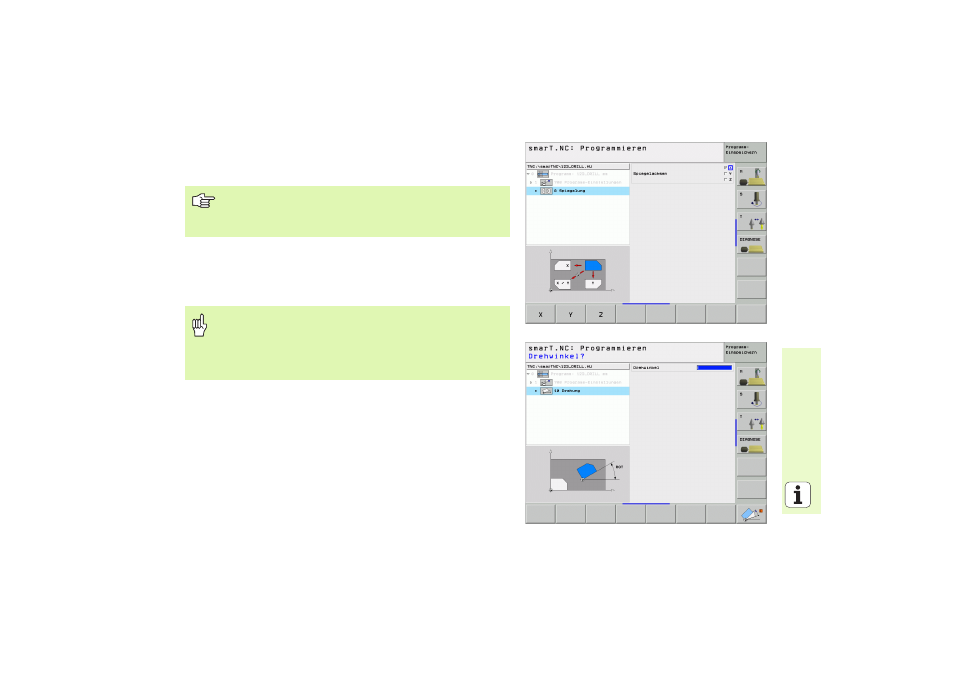

Unit 8 Spiegeln (FCL 2-Funktion)
Mit der Unit 8 definieren Sie per Checkbox die gewünschten Spiegelach-
sen.
Unit 10 Drehung (FCL 2-Funktion)
Mit der Unit 10 Drehung definieren Sie einen Drehwinkel, um den
smarT.NC die nachfolgend definierten Bearbeitungen in der aktiven Bear-
beitungsebene gedreht ausführen soll.
Wenn Sie nur eine Spiegelachse definieren, ändert die TNC
die Bearbeitungs-Richtung.
Spiegeln rücksetzen: Unit 8 ohne Spiegelachsen definieren.
Vor Zyklus 10 muss zumindest ein Werkzeug-Aufruf mit Defi-
nition der Werkzeug-Achse programmiert sein, damit
smarT.NC die Ebene bestimmen kann, in der gedreht wer-
den soll.
Drehung rücksetzen: Unit 10 mit Drehung 0 definieren.
