Konturen editieren
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
5
1
6
1

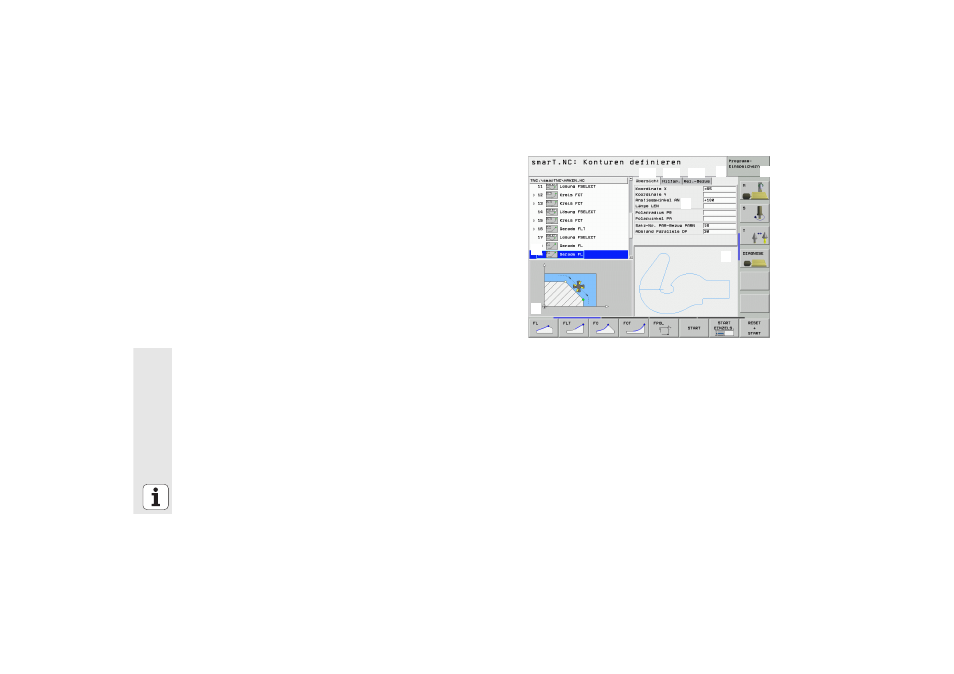

Kopfzeile: Betriebsartentext, Fehlermeldungen
2
Aktive Hintergrund-Betriebsart
3
Baumstruktur (Treeview), in dem die jeweiligen Kontur-
elemente strukturiert dargestellt werden
4
Formularfenster mit den jeweiligen Eingabeparametern:
Bei der FK-Programmierung sind bis zu vier Formulare
vorhanden:
4.1: Übersichtsformular
Enthält die am meisten verwendeten Eingabemöglich-
keiten
4.2: Detailformular 1
Enthält Eingabemöglichkeiten für Hilspunkte (FL/FLT)
bzw. für Kreisdaten (FC/FCT)
4.3: Detailformular 2
Enthält Eingabemöglichkeiten für Relativ-Bezüge (FL/
FLT) bzw. für Hilfspunkte (FC/FCT)
4.4: Detailformular 3
Nur verfügbar bei FC/FCT, enthält Eingabemöglichkei-
ten für Relativ-Bezüge
5
Hilfsbildfenster, in dem der jeweils aktive Eingabepara-
meter grafisch dargestellt ist
6
Grafikfenster, in dem die programmierten Konturen
sofort nach dem Speichern des Formulars dargestellt
werden
