me aus DXF
-
Da
te
n erzeug
en (Software-
Option)
Konturprogramme aus DXF-Daten
erzeugen (Software-Option)
Anwendung

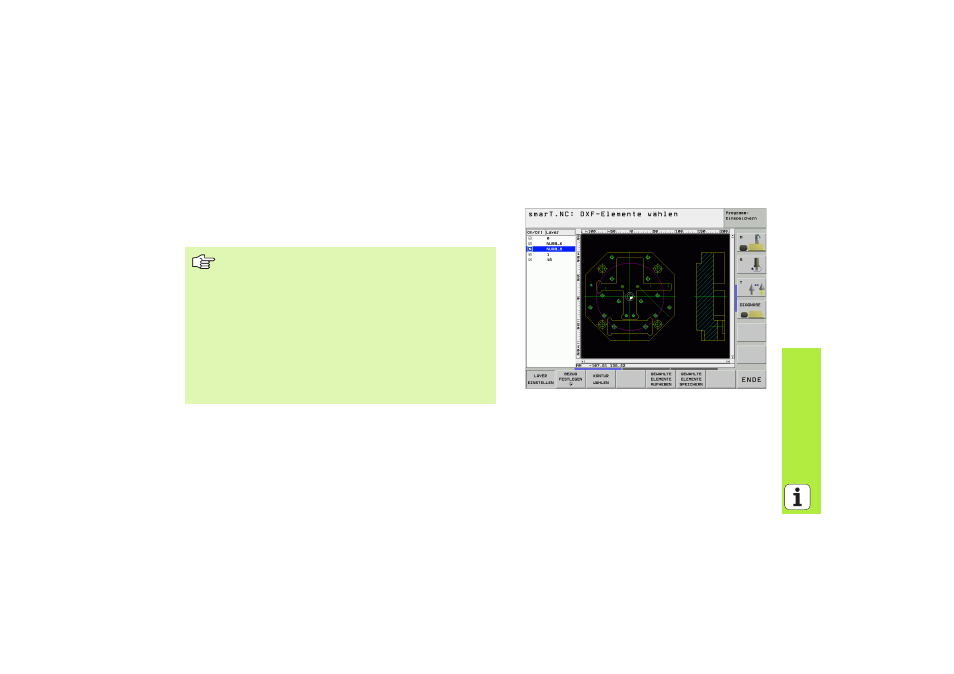

Auf einem CAD-System erzeugte DXF-Dateien können Sie direkt in
smarT.NC öffnen, um daraus Konturen zu extrahieren und diese als Kon-
tur-Programme (.HC-Dateien) zu speichern.
Die zu verarbeitende DXF-Datei muss auf der Festplatte
der TNC im Verzeichnis SMARTNC gespeichert sein.
Die zu öffnende DXF-Datei muss mindestens einen Layer
enthalten.
Die TNC unterstützt das am weitesten verbreitete DXF-
Format R12 (entspricht AC1009).
Als Kontur selektierbar sind folgende DXF-Elemente:
LINE (Gerade)
CIRCLE (Vollkreis)
ARC (Teilkreis)
