MESSEN BREITE INNEN (Tastsystem-
Zyklus 425, DIN/ISO: G425)
Der Tastsystem-Zyklus 425 ermittelt die Lage und die Breite einer Nut
(Tasche). Wenn Sie die entsprechenden Toleranzwerte im Zyklus defi-
nieren, führt die TNC einen Soll-Istwertvergleich durch und legt die
Abweichung in einem Systemparameter ab.

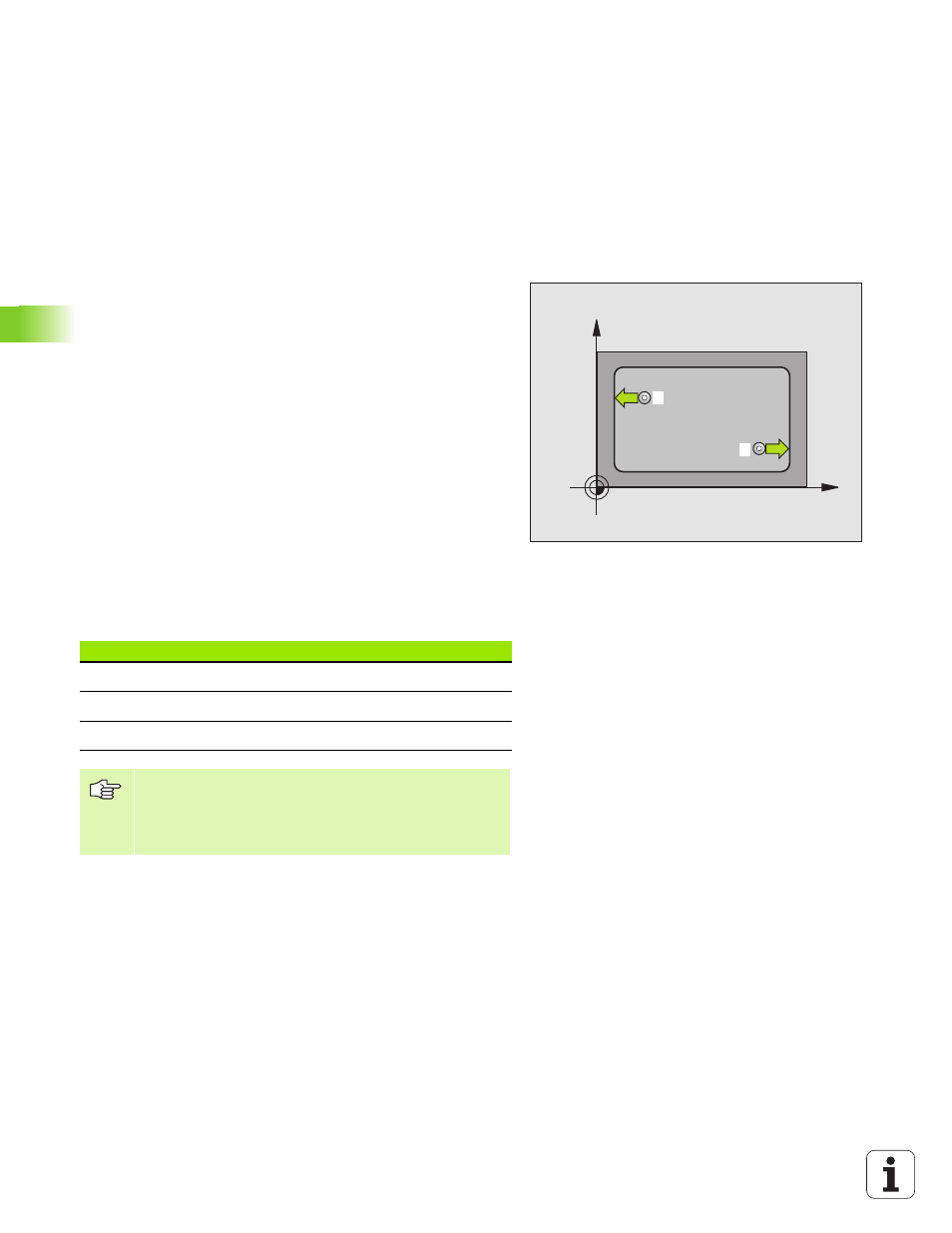

1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten" auf Seite 24) zum Antastpunkt
1 . Die TNC
berechnet die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus MP6140
2 Anschließend fährt das Tastsystem auf die eingegebene Mes-
shöhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch. 1. Antastung immer in positive
Richtung der programmierten Achse
3 Wenn Sie für die zweite Messung einen Versatz eingeben, dann
fährt die TNC das Tastsystem achsparallel zum nächsten Antast-
punkt
2 und führt dort den zweiten Antast-Vorgang durch. Wenn
Sie keinen Versatz eingeben, misst die TNC die Breite direkt in der
entgegengesetzten Richtung
4 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichung in
folgenden Q-Parametern:
X
Y
1
2
Parameter-Nummer Bedeutung
Q156 Istwert gemessene Länge
Q157 Istwert Lage Mittelachse
Q166 Abweichung der gemessenen Länge
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
