Tastsystem-Zyklen in den Betriebsarten Manuell
und El. Handrad
Die TNC stellt in den Betriebsarten Manuell und El. Handrad Tastsy-
stem-Zyklen zur Verfügung, mit denen Sie:
„
das Tastsystem kalibrieren
„
Werkstück-Schieflagen kompensieren
„ Bezugspunkte setzen
Tastsystem-Zyklen für den Automatik-Betrieb
Neben den Tastsystem-Zyklen, die Sie in der Betriebsarten Manuell
und El. Handrad verwenden, stellt die TNC eine Vielzahl von Zyklen für
die unterschiedlichsten Einsatzmöglichkeiten im Automatik-Betrieb
zur Verfügung:
„
Schaltendes Tastsystem kalibrieren (Kapitel 3)
„ Werkstück-Schieflagen kompensieren (Kapitel 3)
„ Bezugspunkte setzen (Kapitel 3)
„ Automatische Werkstück-Kontrolle (Kapitel 3)
„ Automatische Werkzeug-Vermessung (Kapitel 4)
Die Tastsystem-Zyklen programmieren Sie in der Betriebsart Pro-
gramm-Einspeichern/Editieren über die Taste TOUCH PROBE. Tastsy-
stem-Zyklen mit Nummern ab 400 verwenden, ebenso wie neuere
Bearbeitungszyklen, Q-Parameter als Übergabeparameter. Parameter
mit gleicher Funktion, die die TNC in verschiedenen Zyklen benötigt,
haben immer dieselbe Nummer: z.B. Q260 ist immer die Sichere
Höhe, Q261 immer die Messhöhe usw.

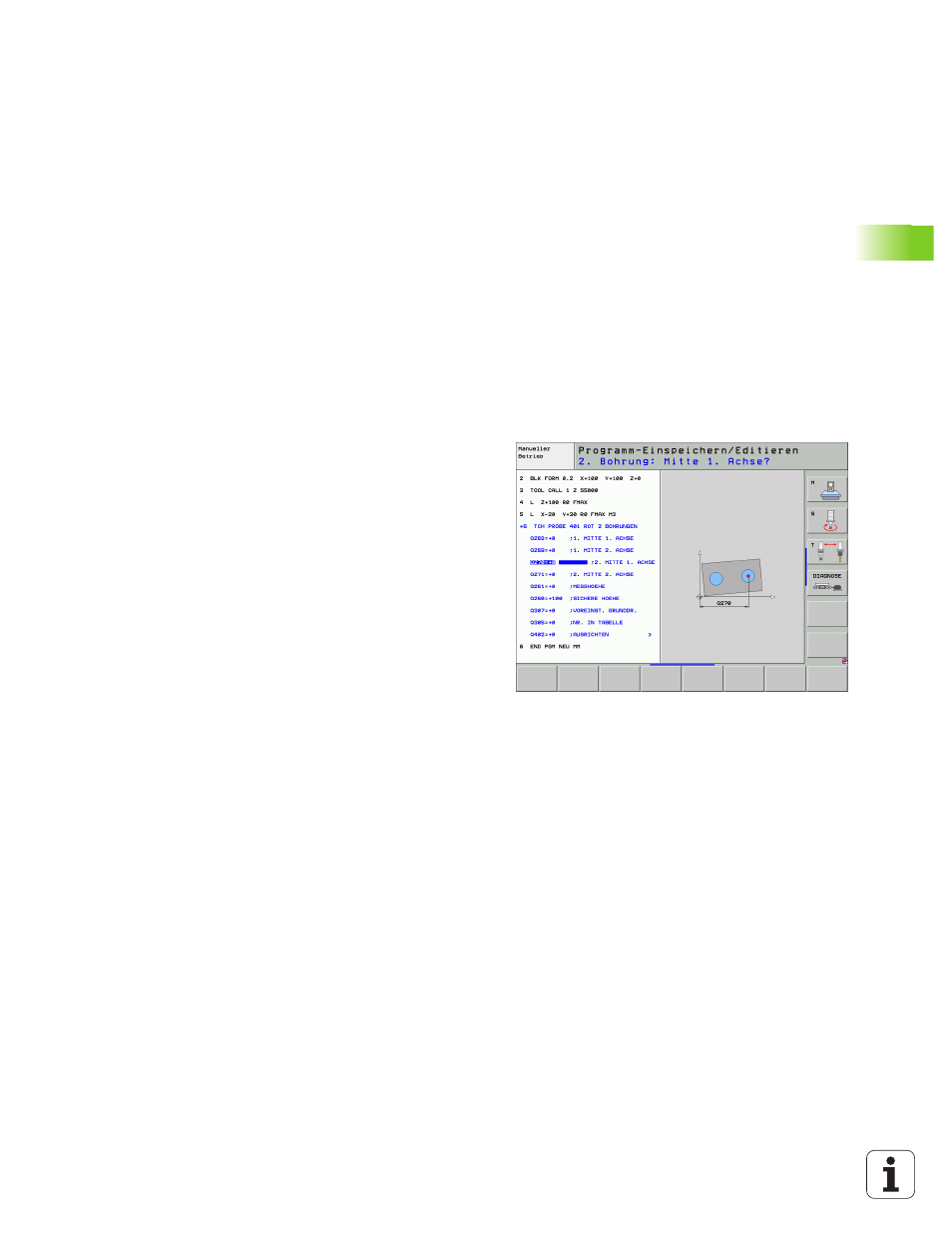

Um die Programmierung zu vereinfachen, zeigt die TNC während der
Zyklus-Definition ein Hilfsbild an. Im Hilfsbild ist der Parameter hell hin-
terlegt, den Sie eingeben müssen (siehe Bild rechts).
