3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln

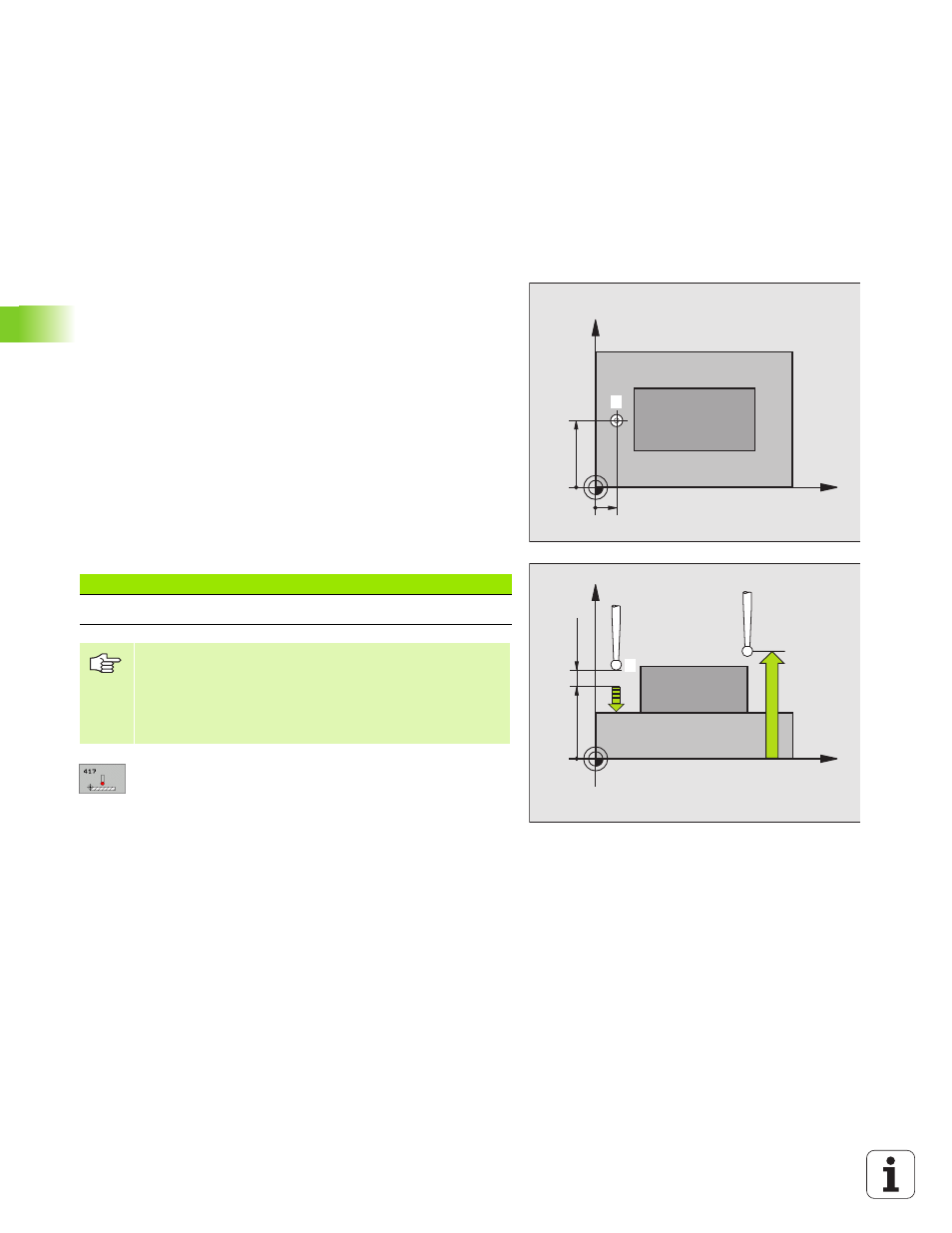

BEZUGSPUNKT TASTSYSTEM-ACHSE
(Tastsystem-Zyklus 417, DIN/ISO: G417)
Der Tastsystem-Zyklus 417 misst eine beliebige Koordinate in der
Tastsystem-Achse und setzt diese Koordinate als Bezugspunkt. Wahl-
weise kann die TNC die gemessene Koordinate auch in eine Null-
punkt- oder Preset-Tabelle schreiben.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten" auf Seite 24) zum programmierten Antast-
punkt
1
. Die TNC versetzt dabei das Tastsystem um den Sicher-
heits-Abstand in Richtung der positiven Tastsystem-Achse
2
Anschließend fährt das Tastsystem in der Tastsystem-Achse auf
die eingegebene Koordinate des Antastpunktes
1
und erfasst
durch einfaches Antasten die Ist-Position
3
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern" auf Seite 66) und speichert
den Istwert in nachfolgend aufgeführtem Q-Parameter ab
8
1. Messpunkt 1. Achse
Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene
8
1. Messpunkt 2. Achse
Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene
8
1. Messpunkt 3. Achse
Q294 (absolut): Koordinate
des ersten Antastpunktes in der Tastsystem-Achse
8
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tastsy-
stem und Werkstück (Spannmittel) erfolgen kann
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP6140
+
Q320
1
Parameter-Nummer
Bedeutung
Q160
Istwert gemessener Punkt
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben. Die TNC setzt dann in dieser Achse den Bezugs-
punkt.
