Seite 164
164
Bearbei
tungspositio
nen
defi
nier
en

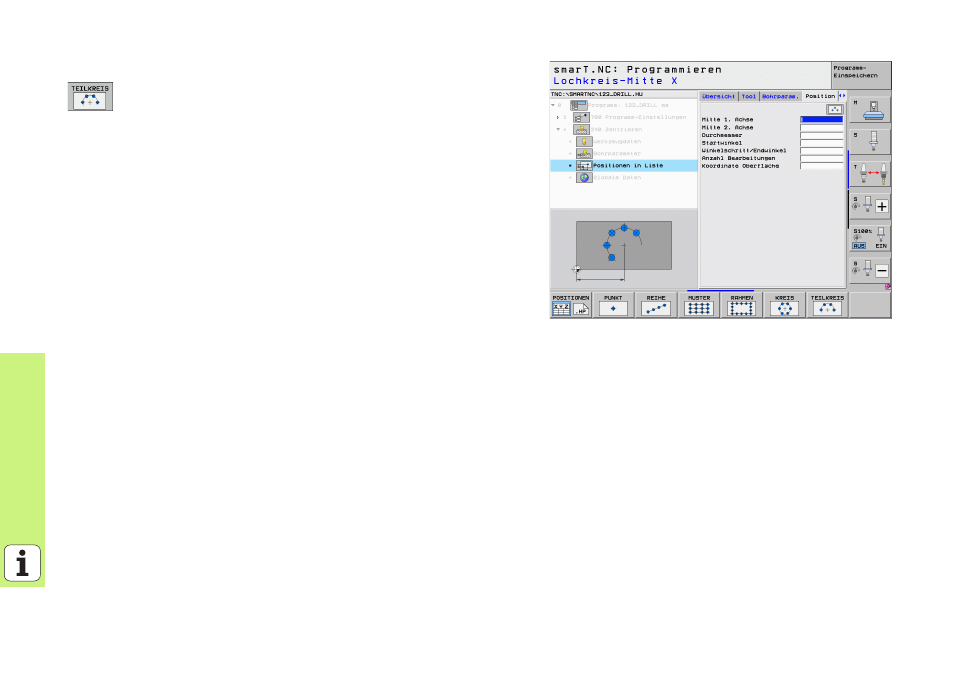

Teilkreis
U
Mitte 1. Achse
: Koordinate des Kreis-Mittelpunktes
1
in der
Hauptachse der Bearbeitungsebene
U
Mitte 2. Achse
: Koordinate des Kreis-Mittelpunktes
2
in der
Nebenachse der Bearbeitungsebene
U
Durchmesser
: Durchmesser des Lochkreises
U
Startwinkel
: Polarwinkel der ersten Bearbeitungsposition.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
U
Winkelschritt/Endwinkel
: Inkrementaler Polarwinkel
zwischen zwei Bearbeitungspositionen. Alternativ absoluter
Endwinkel eingebbar (per Softkey umschalten). Werte
positiv oder negativ eingebbar
U
Anzahl Bearbeitungen
: Gesamtanzahl der
Bearbeitungspositionen auf dem Kreis
U
Koordinate Oberfläche
: Koordinate Werkstück-Oberfläche
