HEIDENHAIN 530 (340 49x-07) Pilot - Handbuch (Seite 63)

63
Bearbei
tung
en d
efinier
en

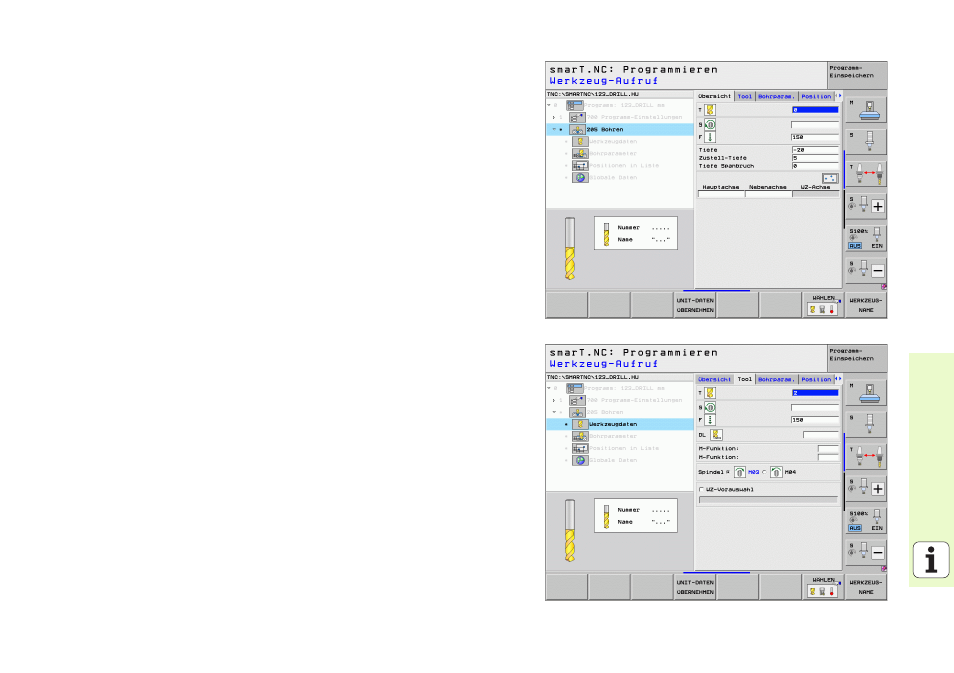

Unit 205 Bohren
Parameter im Formular Übersicht:
U T : Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
U S : Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
U F : Bohrvorschub [mm/min] oder FU [mm/U]
U Tiefe : Bohrtiefe
U Zustell-Tiefe : Maß, um welches das Werkzeug vor dem
Herausfahren aus der Bohrung jeweils zugestellt wird
U Tiefe Spanbruch : Zustellung, nach der smarT.NC einen Spanbruch
durchführt
U Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 157.)
Zusätzliche Parameter im Detailformular Tool:
U DL : Delta-Länge für Werkzeug T
U M-Funktion : Beliebige Zusatzfunktionen M
U Spindel : Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
U WZ-Vorauswahl : Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
