Layer einstellen
DXF-Dateien enthalten in der Regel mehrere Layer (Ebenen), mit denen
der Konstrukteur seine Zeichnung organisieren kann. Mit Hilfe der
Layertechnik gruppiert der Konstrukteur verschiedenartige Elemente,
z.B. die eigentliche Werkstück-Kontur, Bemassungen, Hilfs- und
Konstruktionslinien, Schraffuren und Texte.
Um bei der Konturauswahl möglichst wenig überflüssige Informationen
am Bildschirm zu haben, können Sie alle überflüssigen, in der DXF-Datei
enthaltenen Layer ausblenden.
U

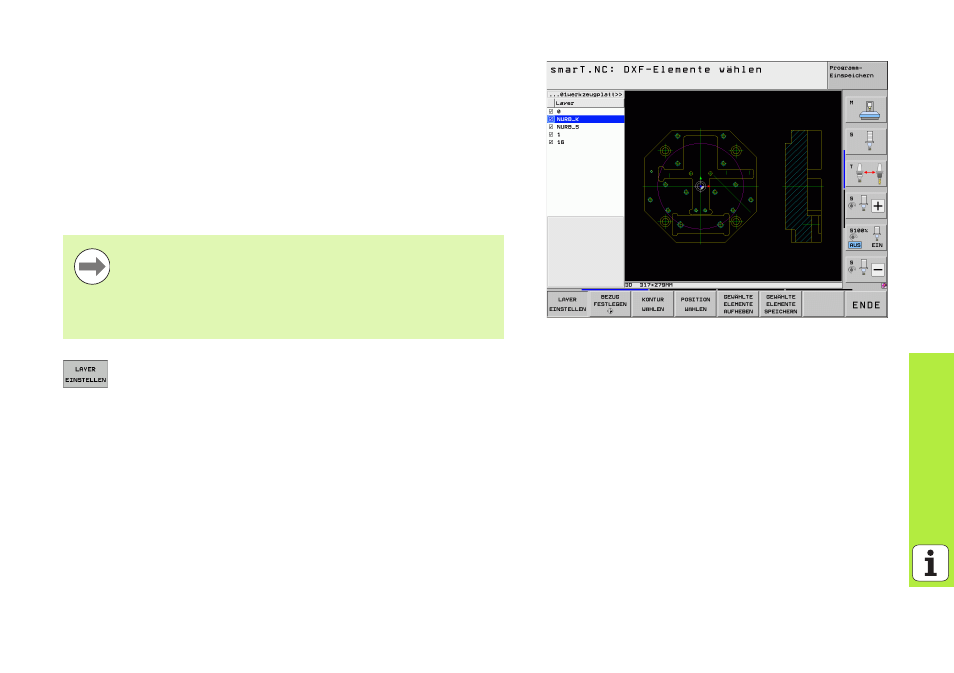

Wenn nicht schon aktiv, den Modus zum Einstellen der
Layer wählen: Die TNC zeigt im linken Fenster alle Layer an,
die in der aktiven DXF-Datei enthalten sind
U
Um einen Layer auszublenden: Mit der linken Mouse-Taste
den gewünschten Layer wählen und durch Klicken auf das
Kontrollkästchen ausblenden
U
Um einen Layer einzublenden: Mit der linken Mouse-Taste
den gewünschten Layer wählen und durch Klicken auf das
Kontrollkästchen wieder einblenden
Die zu verarbeitende DXF-Datei muss mindestens einen
Layer enthalten.
Sie können eine Kontur auch dann selektieren, wenn der
Konstrukteur diese auf unterschiedlichen Layern
gespeichert hat.
