n Werkzeug-Einsatzprüfung anwenden
Über die Softkeys WERKZEUG EINSATZ und WERKZEUG
EINSATZPRÜFUNG können sie vor dem Start eines Programmes in
der Betriebsart Abarbeiten prüfen, ob die im angewählten Programm
verwendeten Werkzeuge noch über genügend Reststandzeit
verfügen. Die TNC vergleicht hierbei die Standzeit-Istwerte aus der
Werkzeug-Tabelle, mit den Sollwerten aus der Werkzeug-
Einsatzdatei.

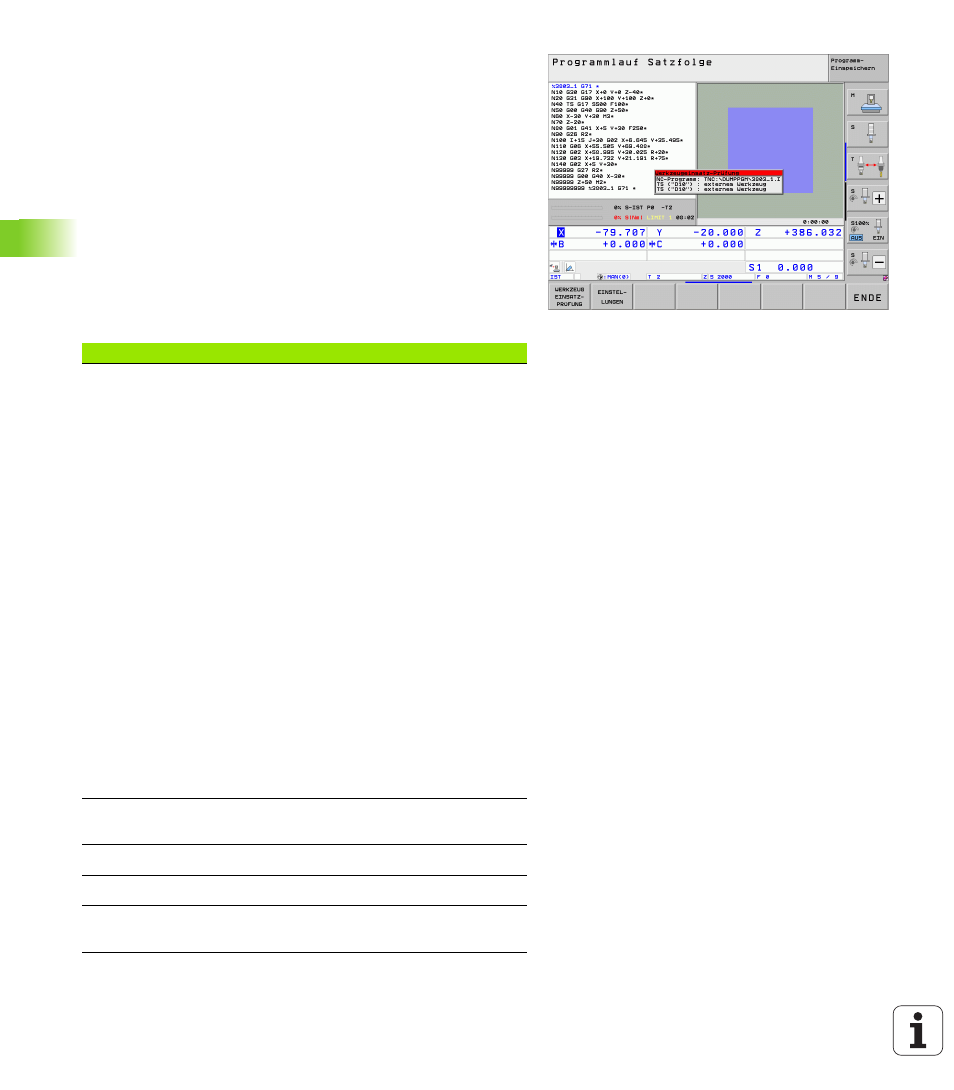

Die TNC zeigt, nachdem Sie den Softkey WERKZEUG
EINSATZPRÜFUNG betätigt haben, das Ergebnis der Einsatzprüfung
in einem Überblendfenster an. Überblendfenster mit Taste CE
schließen.
Die TNC speichert die Werkzeug-Einsatzzeiten in einer separaten
Datei mit der Endung pgmname.H.T.DEP. (siehe „MOD-Einstellung
Abhängige Dateien ändern” auf Seite 559). Die erzeugte Werkzeug-
Einsatzdatei enthält folgende Informationen:
Spalte Bedeutung
TOKEN „ TOOL : Werkzeug-Einsatzzeit pro TOOL CALL.
Die Einträge sind in chronologischer
Reihenfolge aufgelistet
„ TTOTAL : Gesamte Einsatzzeit eines
Werkzeugs
„ STOTAL : Aufruf eines Unterprogramms
(einschließlich Zyklen); die Einträge sind in
chronologischer Reihenfolge aufgelistet
„ TIMETOTAL : Gesamtbearbeitungszeit des
NC-Programms wird in der Spalte WTIME
eingetragen. In der Spalte PATH hinterlegt
die TNC den Pfadnahmen des
entsprechenden NC-Programms. Die Spalte
TIME
enthält die Summe aller TIME-Eintrage
(nur mit Spindel-Ein und ohne
Eilgangbewegungen). Alle übrigen Spalten
setzt die TNC auf 0
„ TOOLFILE : In der Spalte PATH hinterlegt die
TNC den Pfadnahmen der Werkzeug-
Tabelle, mit der Sie den Programm-Test
durchgeführt haben. Dadurch kann die TNC
bei der eigentlichen Werkzeug-
Einsatzprüfung festellen, ob Sie den
Programm-Test mit TOOL.T durchgeführt
haben
TNR Werkzeug-Nummer (–1: noch kein Werkzeug
eingewechselt)
IDX Werkzeug-Index
NAME Werkzeug-Name aus der Werkzeug-Tabelle
TIME Werkzeugeinsatz-Zeit in Sekunden (Vorschub-
Zeit)
