72

Einführung

2.4 Stat

us-Anz

eig

e

n

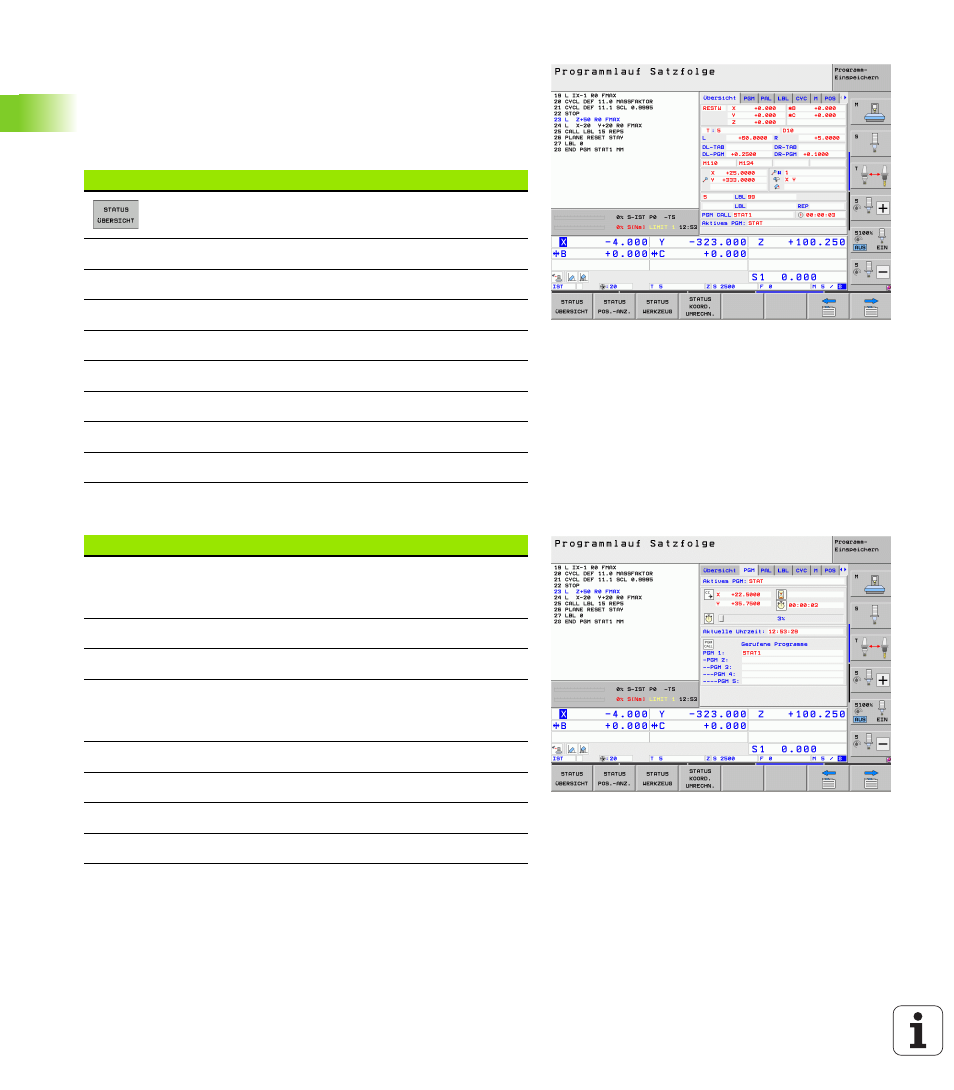

Übersicht

Das Status-Formular Übersicht zeigt die TNC nach dem Einschalten
der TNC an, sofern Sie die Bildschirm-Aufteilung
PROGRAMM+STATUS (bzw. POSITION + STATUS) gewählt haben.
Das Übersichtsformular enthält zusammengefasst die wichtigsten
Status-Informationen, die Sie auch verteilt auf den entsprechenden
Detailformularen finden.

Allgemeine Programm-Information (Reiter PGM)

Softkey

Bedeutung

Positionsanzeige in bis zu 5 Achsen

Werkzeug-Informationen

Aktive M-Funktionen

Aktive Koordinaten-Transformtaionen

Aktives Unterprogramm

Aktive Programmteil-Wiederholung

Mit PGM CALL gerufenes Programm

Aktuelle Bearbeitungszeit

Name des aktiven Hauptprogrammes

Softkey

Bedeutung

Keine
Direktanwahl
möglich

Name des aktiven Hauptprogrammes

Kreismittelpunkt CC (Pol)

Zähler für Verweilzeit

Bearbeitungszeit, wenn das Programm in der
Betriebsart Programm-Test vollständig simuliert
wurde

Aktuelle Bearbeitungszeit in %

Aktuelle Uhrzeit

Aktueller Bahnvorschub

Aufgerufene Programme
