258 Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
3 3D-CAD-D
at
en öf
fnen (Sof
tw
ar
e-Option)
7.3 3D-CAD-Daten öffnen
(Software-Option)
Anwendung

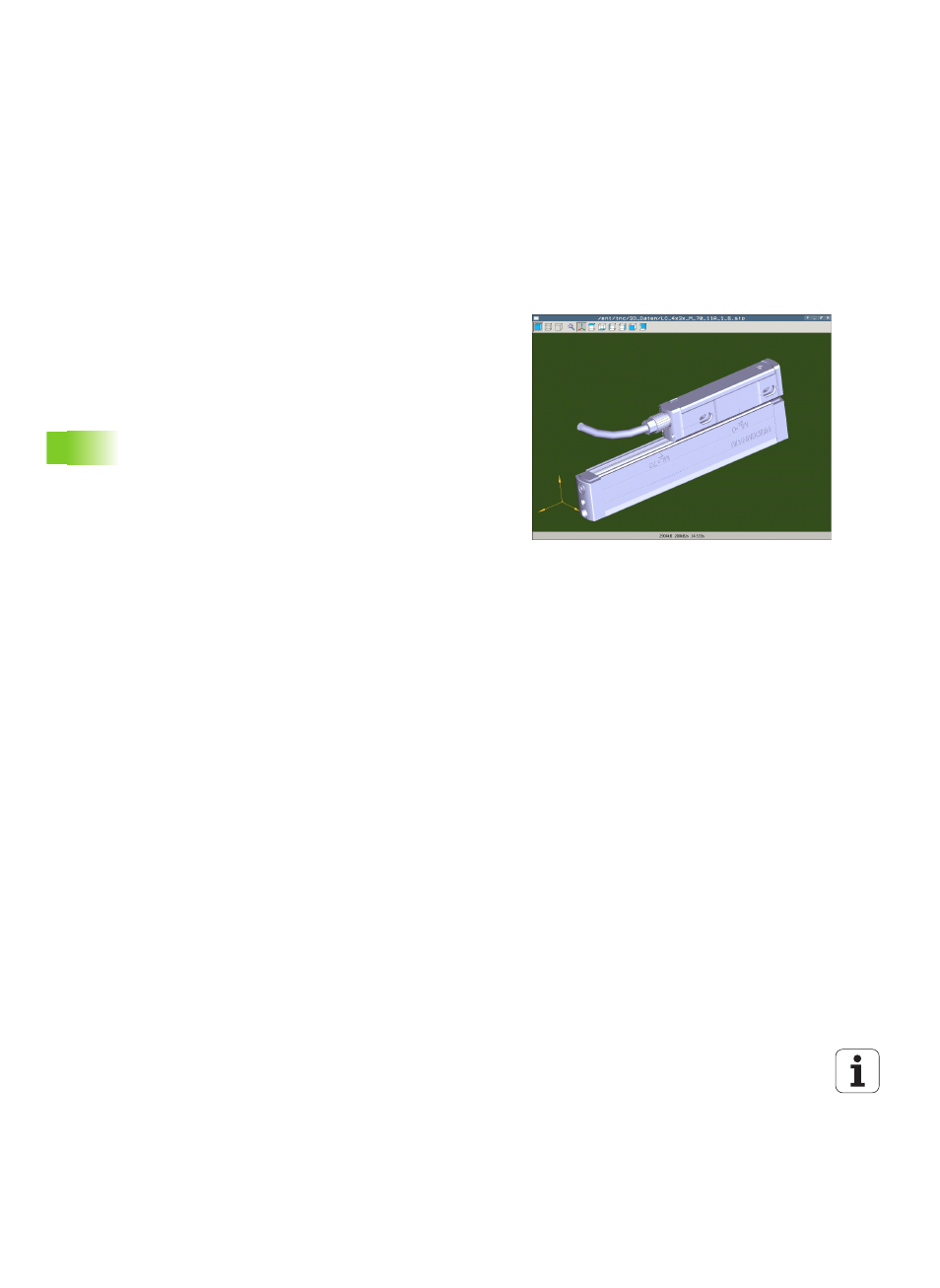

Mit einer neuen Funktion können Sie standardisierte 3D-CAD-
Datenformate direkt auf der TNC öffnen. Dabei ist es unerheblich, ob
Ihnen die Datei auf der Festplatte der iTNC oder auf einem
angebundenen Laufwerk zur Verfügung steht.
Die Anwahl erfolgt einfach über die Dateiverwaltung der TNC, so wie
Sie auch NC-Programme oder sonstige Dateien anwählen. Dadurch
lassen sich auf schnelle und einfache Weise direkt im 3D-Modell
Unklarheiten prüfen. .
Die TNC unterstützt momentan folgende Dateiformate:
„ Step-Dateien (Datei-Endung STP)
„ Iges-Dateien (Datei-Endung IGS oder IGES)
