Seite 514
514
Handbetrieb und Einrichten
14.9 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m

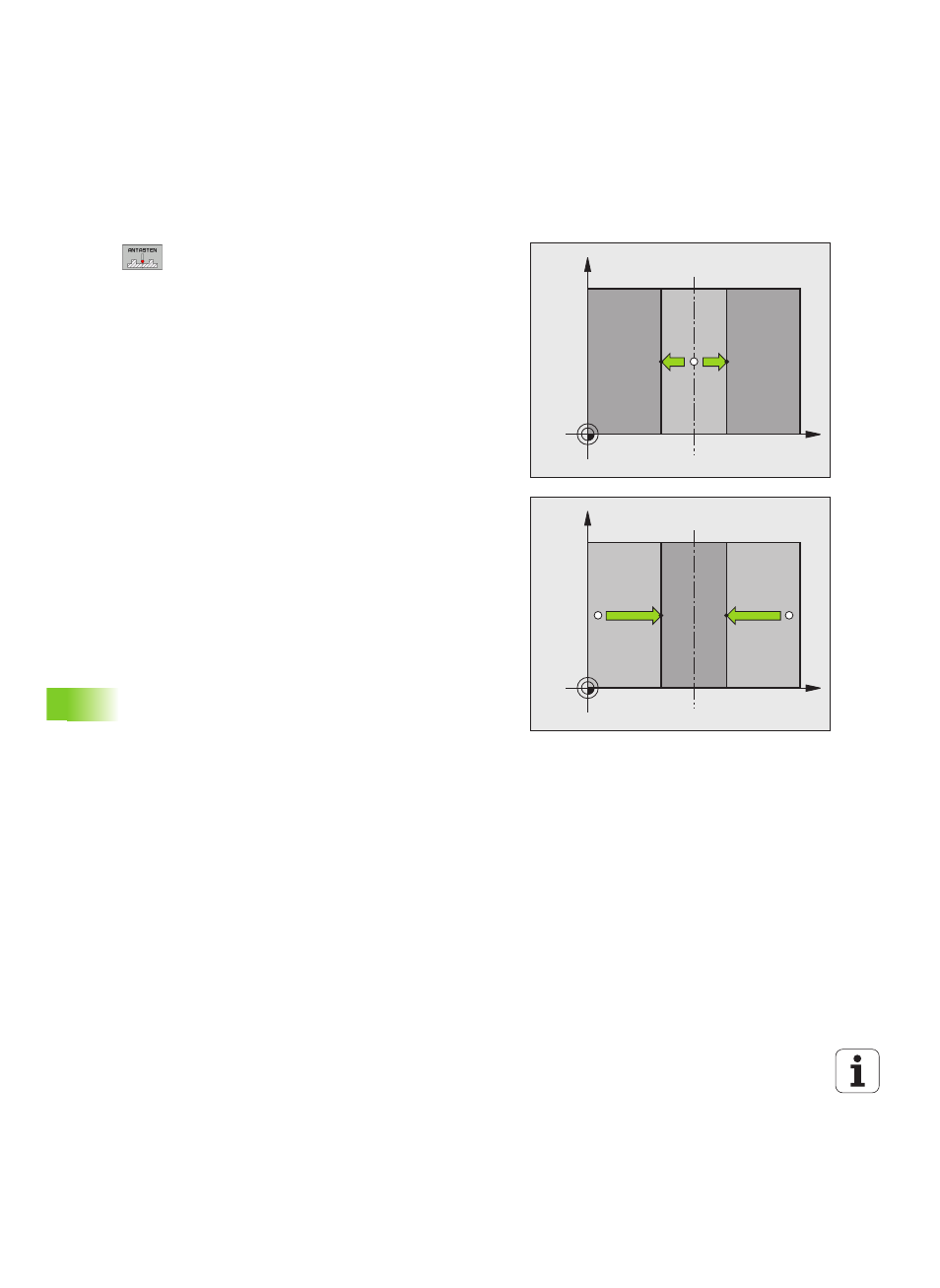

Mittelachse als Bezugspunkt
U
Antastfunktion wählen: Softkey ANTASTEN drücken
U
Tastsystem in die Nähe des ersten Antastpunkts
positionieren
U
Antastrichtung über Softkey wählen
U
Antasten: NC-Start-Taste drücken
U
Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
U
Antasten: NC-Start-Taste drücken
U
Bezugspunkt
: Koordinate des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Wert in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
499, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Preset-Tabelle schreiben”, Seite 500,
oder siehe „Messwerte in der Palettenpreset-Tabelle
speichern”, Seite 501)
U
Antast-Funktion beenden: Taste END drücken
X
Y
X+
X
X
Y
X
X+
