HEIDENHAIN iTNC 530 97
3.2 Pr
ogr
amme eröf
fnen und eing
eben
3.2 Programme eröffnen und
eingeben
Aufbau eines NC-Programms im DIN/ISO-
Format
Ein Bearbeitungs-Programm besteht aus einer Reihe von Programm-

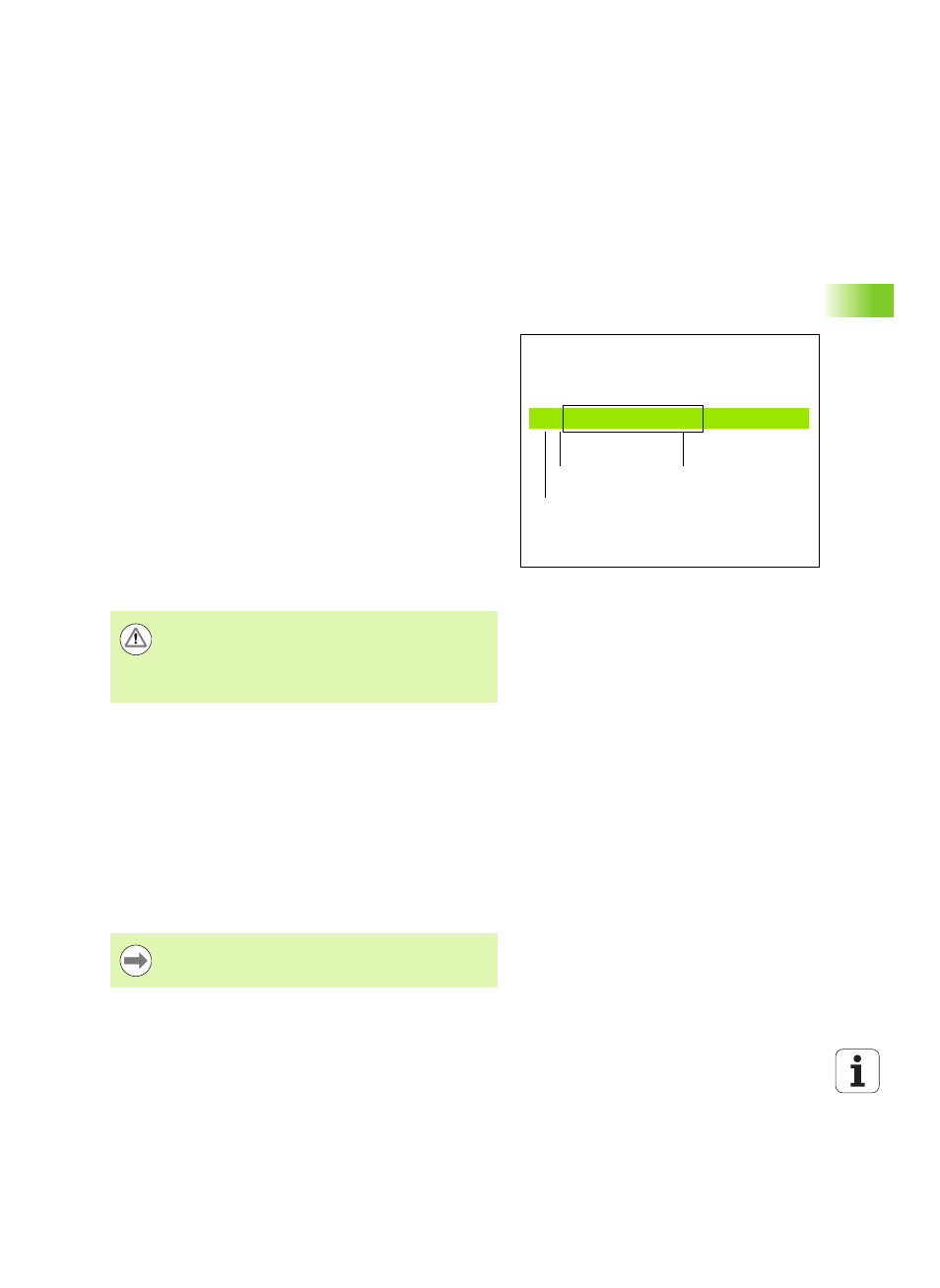

Sätzen. Das Bild rechts zeigt die Elemente eines Satzes.
Die TNC nummeriert die Sätze eines Bearbeitungs-Programms
automatisch, in Abhängigkeit von MP7220. MP7220 definiert die
Satznummern-Schrittweite.
Der erste Satz eines Programms ist mit %, dem Programm-Namen und
der gültigen Maßeinheit gekennzeichnet.
Die darauffolgenden Sätze enthalten Informationen über:
„ das Rohteil
„ Werkzeug-Aufrufe
„ Anfahren einer Sicherheits-Position
„ Vorschübe und Drehzahlen
„ Bahnbewegungen, Zyklen und weitere Funktionen
Der letzte Satz eines Programms ist mit N99999999, dem Programm-
Namen und der gültigen Maßeinheit gekennzeichnet.
Rohteil definieren: G30/G31
Direkt nach dem Eröffnen eines neuen Programms definieren Sie ein
quaderförmiges, unbearbeitetes Werkstück. Um das Rohteil
nachträglich zu definieren, drücken Sie die Taste SPEC FCT und
anschließend den Softkey BLK FORM. Diese Definition benötigt die
TNC für die grafischen Simulationen. Die Seiten des Quaders dürfen
maximal 100 000 mm lang sein und liegen parallel zu den Achsen X,Y
und Z. Dieses Rohteil ist durch zwei seiner Eckpunkte festgelegt:
„ MIN-Punkt G30: kleinste X-,Y- und Z-Koordinate des Quaders;
Absolut-Werte eingeben
„ MAX-Punkt G31: größte X-,Y- und Z-Koordinate des Quaders;
Absolut- oder Inkremental-Werte eingeben
N10 G00 G40 X+10 Y+5 F100 M3
Satznummer
Bahnfunktion Wörter
Satz
Achtung Kollisionsgefahr!
HEIDENHAIN empfiehlt, dass Sie nach dem Werkzeug-
Aufruf grundsätzlich eine Sicherheits-Position anfahren,
von der aus die TNC kollisionsfrei zur Bearbeitung
positionieren kann!
Die Rohteil-Definition ist nur erforderlich, wenn Sie das
Programm grafisch testen wollen!
