208 Programmieren: Konturen programmieren
6.6 Bahnbew
e
gung
e
n – F
reie K
ont
ur
-Pr
ogr
ammier
ung FK (Sof
tw
ar
e-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Relativ-Bezüge
Relativ-Bezüge sind Angaben, die sich auf ein anderes Konturelement
beziehen. Softkeys und Programm-Wörter für Relativ-Bezüge
beginnen mit einem „

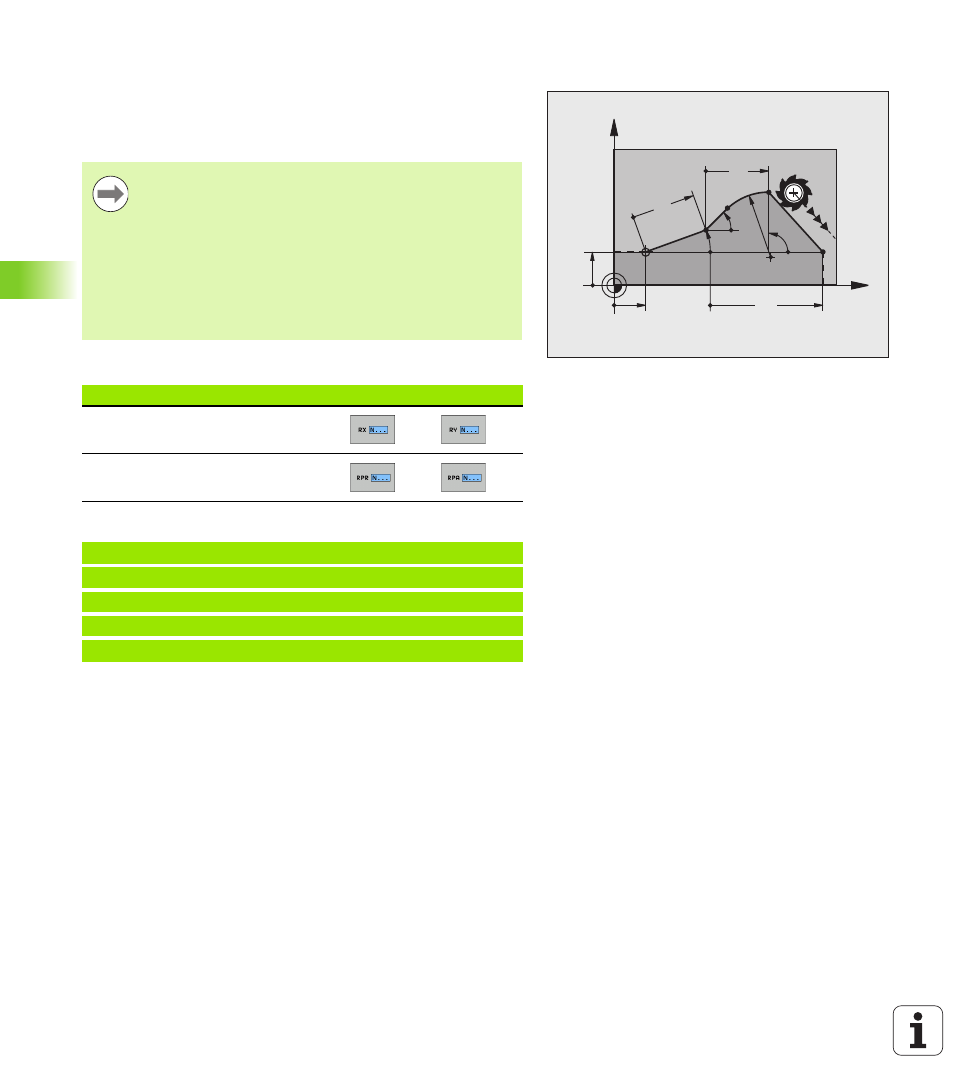

R“. Das Bild rechts zeigt Maßangaben, die Sie
als Relativ-Bezüge programmieren sollten.
Relativbezug auf Satz N: Endpunkt-Koordinaten
NC-Beispielsätze
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
Koordinaten mit Relativbezug immer inkremental
eingeben. Zusätzlich Satz-Nummer des Konturelements
eingeben, auf das Sie sich beziehen.
Das Konturelement, dessen Satz-Nummer Sie angeben,
darf nicht mehr als 64 Positionier-Sätze vor dem Satz
stehen, in dem Sie den Bezug programmieren.
Wenn Sie einen Satz löschen, auf den Sie sich bezogen
haben, dann gibt die TNC eine Fehlermeldung aus.
Ändern Sie das Programm, bevor Sie diesen Satz löschen.
Bekannte Angaben Softkeys
Rechtwinklige Koordinaten
bezogen auf Satz N
Polarkoordinaten bezogen auf Satz N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
