Einführung
2.5 Zubehör: 3D-T
astsyst
e
me und elekt
ro
nisc
he Handräder v
o
n HEIDENHAIN
2.5 Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN
3D-Tastsysteme (Software-Option Touch probe
function)
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können
Sie:
Werkstücke automatisch ausrichten
Schnell und genau Bezugspunkte setzen
Messungen am Werkstück während des Programmlaufs ausführen
Werkzeuge vermessen und prüfen
Die schaltenden Tastsysteme TS 220, TS 440, TS 444, TS 640 und
TS 740
Diese Tastsysteme eignen sich besonders gut zum automatischen
Werkstück-Ausrichten, Bezugspunkt-Setzen, für Messungen am
Werkstück. Das TS 220 überträgt die Schaltsignale über ein Kabel und
ist zudem eine kostengünstige Alternative, wenn Sie gelegentlich
digitalisieren müssen.

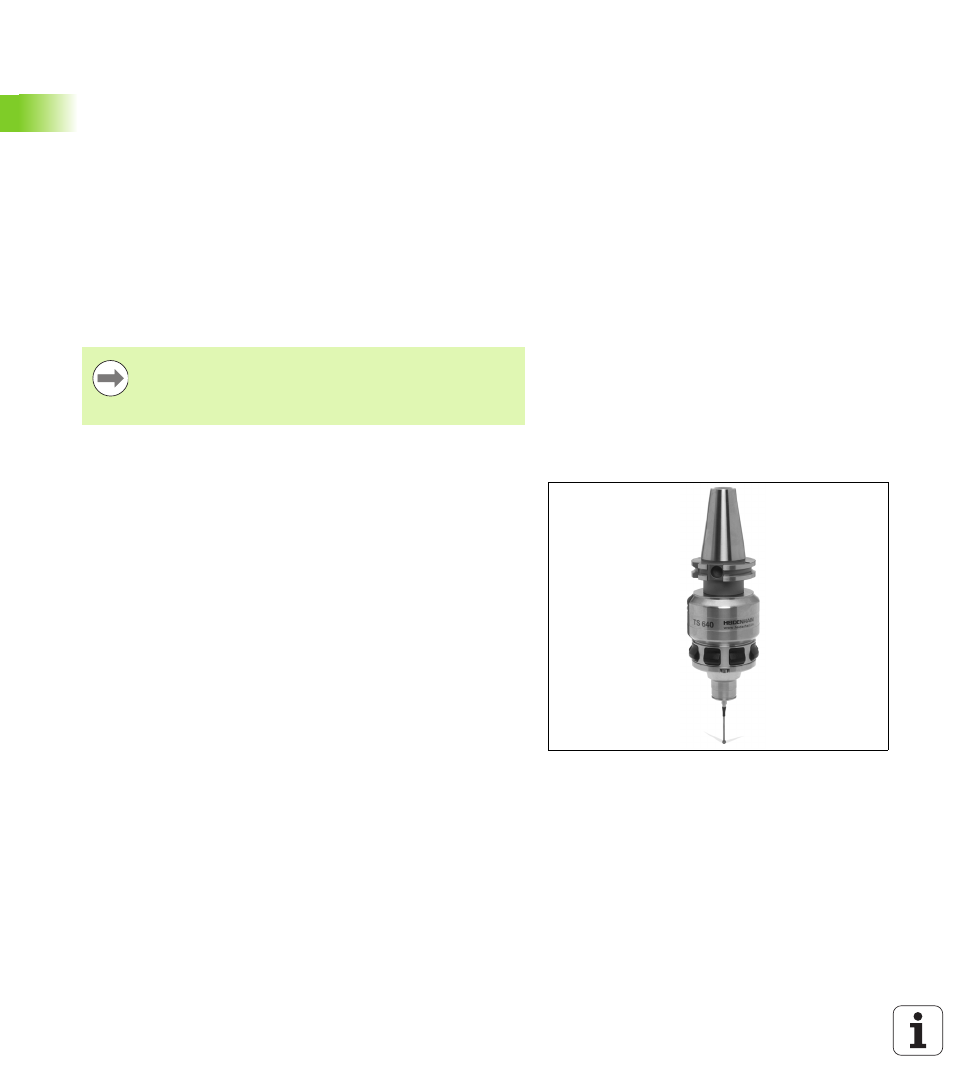

Speziell für Maschinen mit Werkzeugwechsler eignen sich die
Tastsysteme TS 640 (siehe Bild) und das kleinere TS 440, die die
Schaltsignale via Infrarot-Strecke kabellos übertragen.
Das Funktionsprinzip: In den schaltenden Tastsystemen von
HEIDENHAIN registriert ein verschleißfreier optischer Schalter die
Auslenkung des Taststifts. Das erzeugte Signal veranlasst, den
Istwert der aktuellen Tastsystem-Position zu speichern.
Alle Tastsystem-Funktionen sind im Benutzer-Handbuch
Zyklenprogrammierung beschrieben. Wenden Sie sich
ggf. an HEIDENHAIN, wenn Sie dieses Benutzer-
Handbuch benötigen. ID: 679 220-xx.
