HEIDENHAIN TNC 620 365
1
1
.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)
Beispiel für eine Maschine mit C-Rundtisch und A-Schwenktisch.
Programmierte Funktion: PLANE SPATIAL SPA+0 SPB+45 SPC+0

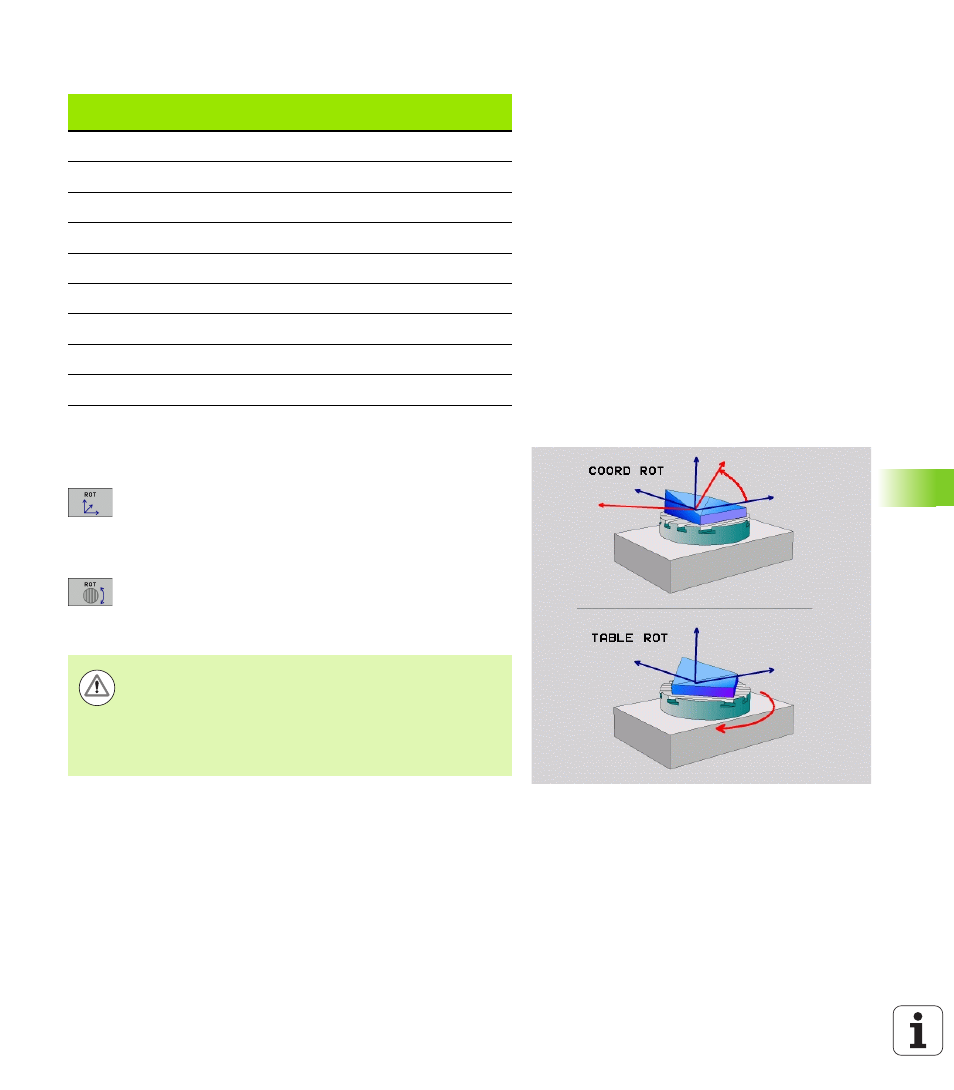

Auswahl der Transformationsart (Eingabe optional)
Für Maschinen die einen C-Rundtisch haben, steht eine Funktion zur
Verfügung, mit der Sie die Art der Transformation festlegen können:
U COORD ROT legt fest, dass die PLANE-Funktion nur das
Koordinatensystem auf den definierten
Schwenkwinkel drehen soll. Der Rundtisch wird nicht
bewegt, die Kompensation der Drehung erfolgt
rechnerisch
U TABLE ROT legt fest, dass die PLANE-Funktion den
Rundtisch auf den definierten Schwenkwinkel
positionieren soll. Die Kompensation erfolgt durch
eine Werkstück-Drehung
Endschalter Startposition SEQ
Ergebnis
Achsstellung
Keine A+0, C+0 nicht progr. A+45, C+90
Keine A+0, C+0 + A+45, C+90
Keine A+0, C+0 – A–45, C–90
Keine A+0, C–105 nicht progr. A–45, C–90
Keine A+0, C–105 + A+45, C+90
Keine A+0, C–105 – A–45, C–90
–90 < A < +10 A+0, C+0 nicht progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Fehlermeldung
Keine A+0, C–135 + A+45, C+90
Bei Verwendung der Funktion PLANE AXIAL haben die
Funktionen COORD ROT und TABLE ROT keine Funktion.
Wenn Sie die Funktion TABLE ROT in Verbindung mit einer
Grunddrehung und Schwenkwinkel 0 verwenden, dann
schwenkt die TNC den Tisch auf den in der Grunddrehung
definierten Winkel.
