Programmieren: Werkzeuge

5.3

Werkzeug-Korrektur

5

178

TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

Bahnbewegungen mit Radiuskorrektur: RR und RL

RR:

Das Werkzeug verfährt rechts von der Kontur

RL:

Das Werkzeug verfährt links von der Kontur

Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der

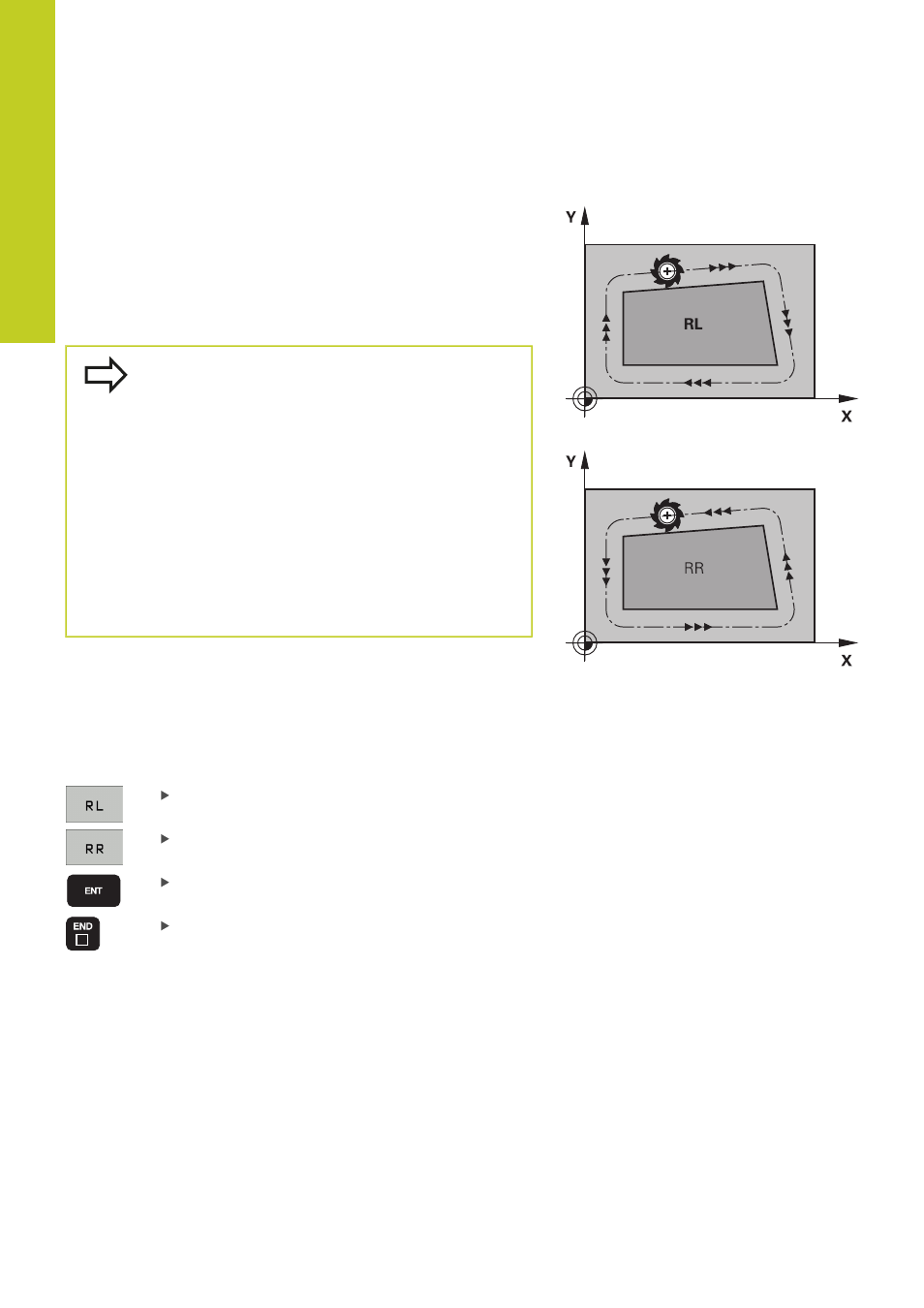

Werkstück-Kontur. Siehe Bilder.

Zwischen zwei Programm-Sätzen mit
unterschiedlicher Radiuskorrektur

RR und RL muss

mindestens ein Verfahrsatz in der Bearbeitungsebene
ohne Radiuskorrektur (also mit

R0) stehen.

Die TNC aktiviert eine Radiuskorrektur zum Ende
des Satzes, in dem Sie das erste Mal die Korrektur
programmiert haben.

Beim ersten Satz mit Radiuskorrektur

RR/RL und

beim Aufheben mit

R0 positioniert die TNC das

Werkzeug immer senkrecht auf den programmierten
Start- oder Endpunkt. Positionieren Sie das Werkzeug
so vor dem ersten Konturpunkt bzw. hinter dem
letzten Konturpunkt, dass die Kontur nicht beschädigt
wird.

Eingabe der Radiuskorrektur

Die Radiuskorrektur geben Sie in einen L-Satz ein. Koordinaten des
Zielpunktes eingeben und mit Taste ENT bestätigen
RADIUSKORR.: RL/RR/KEINE KORR.?

Werkzeugbewegung links von der programmierten
Kontur: Softkey RL drücken, oder

Werkzeugbewegung rechts von der
programmierten Kontur: Softkey RR drücken, oder

Werkzeugbewegung ohne Radiuskorrektur bzw.
Radiuskorrektur aufheben: Taste ENT drücken

Satz beenden: Taste END drücken
