Beispiel: Satz-Format mit Flächennormalen ohne Werkzeug-
Orientierung
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922
NZ–0,8764339 F1000 M128
Beispiel: Satz-Format mit Flächennormalen und Werkzeug-
Orientierung
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922
NZ–0,8764339 TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000
M128
LN: Gerade mit 3D-Korrektur
X, Y, Z:
Korrigierte Koordinaten des Geraden-
Endpunkts
NX, NY, NZ:
Komponenten der Flächennormalen
TX, TY, TZ:
Komponenten des normierten Vektors für die
Werkzeug-Orientierung
F:
Vorschub
M:
Zusatzfunktion

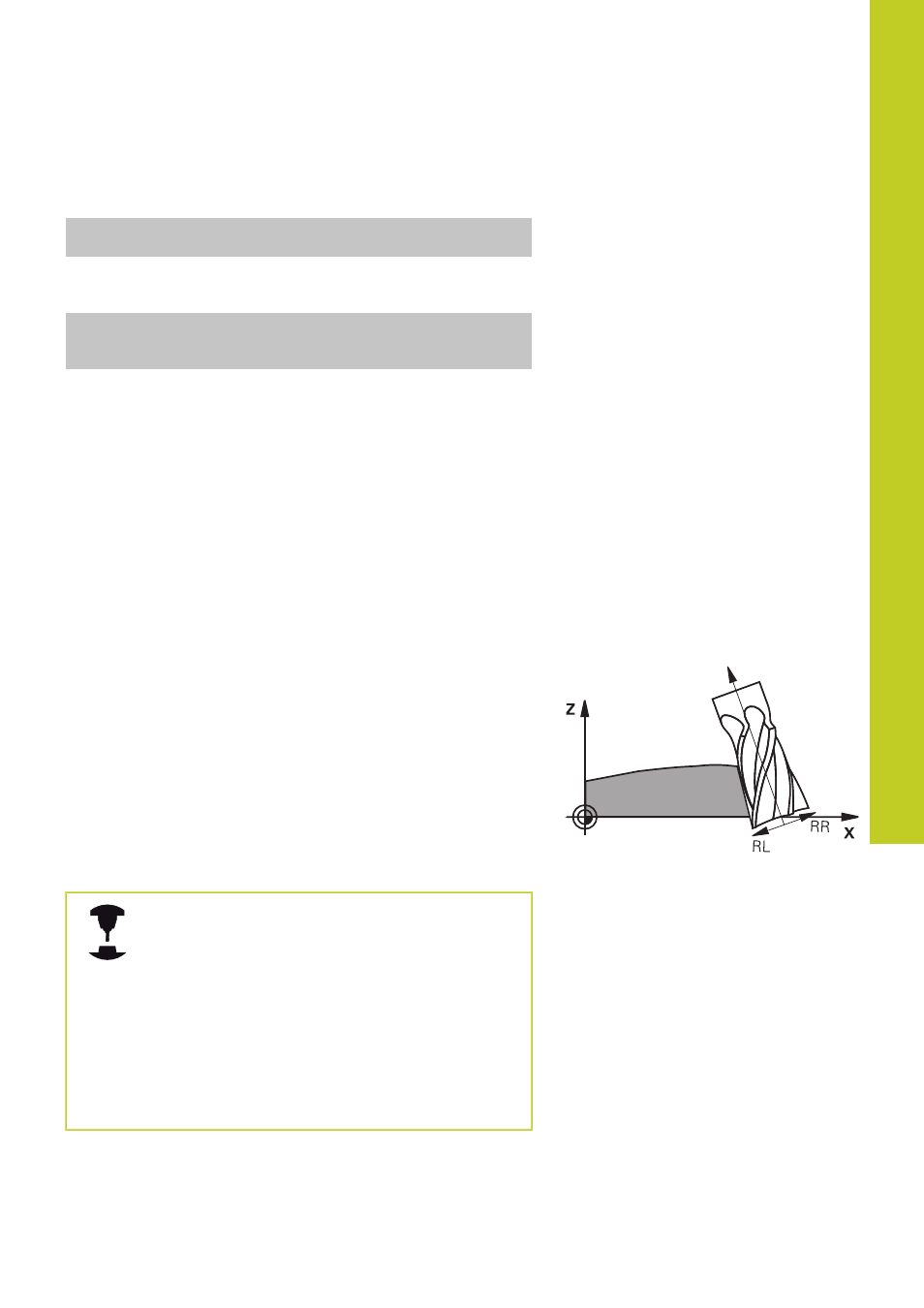

Peripheral Milling: 3D-Radiuskorrektur mit TCPM und
Radius-Korrektur (RL/RR)
Die TNC versetzt das Werkzeug senkrecht zur Bewegungsrichtung
und senkrecht zur Werkzeugrichtung um die Summe der
Delta-Werte
DR (Werkzeug-Tabelle und TOOL CALL). Die
Korrekturrichtung legen Sie mit der Radiuskorrektur
RL/RR
fest (siehe Bild, Bewegungsrichtung Y+). Damit die TNC die
vorgegebene Werkzeug-Orientierung erreichen kann, müssen Sie
die Funktion
M128 aktivieren, siehe "Position der Werkzeugspitze
beim Positionieren von Schwenkachsen beibehalten (TCPM): M128
(Software-Option 2)", Seite 409. Die TNC positioniert dann die
Drehachsen der Maschine automatisch so, dass das Werkzeug
die vorgegebene Werkzeug-Orientierung mit der aktiven Korrektur
erreicht.
Diese Funktion ist nur an Maschinen möglich,
für deren Schwenkachsen-Konfiguration
Raumwinkel definierbar sind. Beachten Sie Ihr
Maschinenhandbuch.
Die TNC kann nicht bei allen Maschinen die
Drehachsen automatisch positionieren.
Beachten Sie Ihr Maschinenhandbuch.
Beachten Sie, dass die TNC eine Korrektur um
die definierten Delta-Werte durchführt. Ein in der
Werkzeug-Tabelle definierter Werkzeug-Radius R hat
keinen Einfluss auf die Korrektur.
