Handbetrieb und Einrichten
14.10 Bearbeitungsebene schwenken (Software-Option 1)
14
484
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
14.10 Bearbeitungsebene schwenken
(Software-Option 1)
Anwendung, Arbeitsweise
Die Funktionen zum Schwenken der
Bearbeitungsebene werden vom
Maschinenhersteller an TNC und Maschine
angepasst. Bei bestimmten Schwenkköpfen
(Schwenktischen) legt der Maschinenhersteller
fest, ob die im Zyklus programmierten Winkel
von der TNC als Koordinaten der Drehachsen
oder als Winkelkomponenten einer schiefen
Ebene interpretiert werden. Beachten Sie Ihr
Maschinenhandbuch.

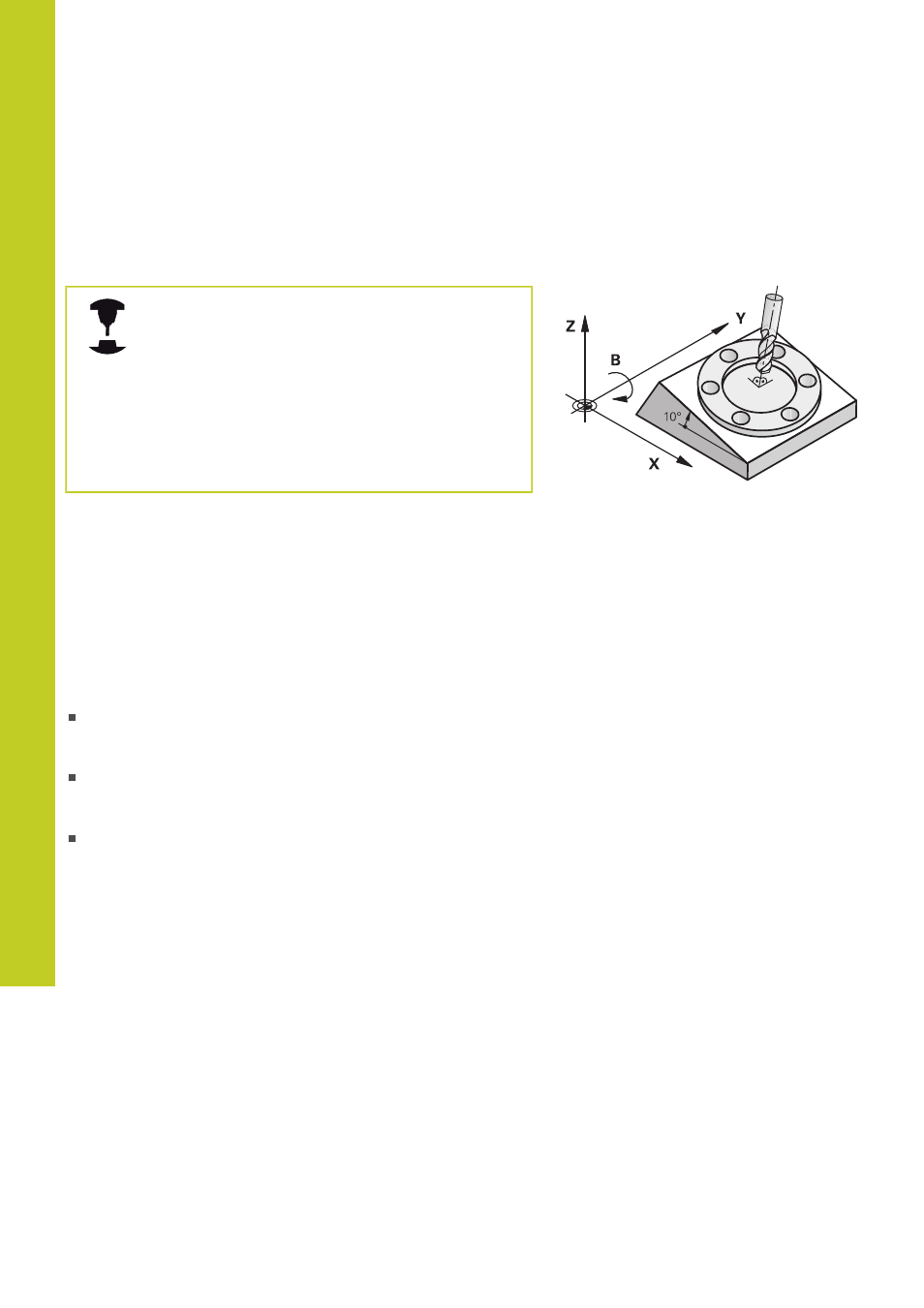

Die TNC unterstützt das Schwenken von Bearbeitungsebenen an
Werkzeugmaschinen mit Schwenkköpfen sowie Schwenktischen.
Typische Anwendungen sind z.B. schräge Bohrungen oder schräg
im Raum liegende Konturen. Die Bearbeitungsebene wird dabei
immer um den aktiven Nullpunkt geschwenkt. Wie gewohnt,
wird die Bearbeitung in einer Hauptebene (z.B. X/Y-Ebene)
programmiert, jedoch in der Ebene ausgeführt, die zur Hauptebene
geschwenkt wurde.
Für das Schwenken der Bearbeitungsebene stehen drei Funktionen
zur Verfügung:
Manuelles Schwenken mit dem Softkey 3D ROT in den
Betriebsarten Manueller Betrieb und El. Handrad, siehe
"Manuelles Schwenken aktivieren", Seite 487
Gesteuertes Schwenken, Zyklus
19 BEARBEITUNGSEBENE im
Bearbeitungs-Programm (siehe Benutzer-Handbuch Zyklen,
Zyklus 19 BEARBEITUNGSEBENE)
Gesteuertes Schwenken,
PLANE-Funktion im Bearbeitungs-
Programm siehe "Die PLANE-Funktion: Schwenken der
Bearbeitungsebene (Software-Option 1)", Seite 383
Die TNC-Funktionen zum „Schwenken der Bearbeitungsebene“
sind Koordinaten-Transformationen. Dabei steht die Bearbeitungs-
Ebene immer senkrecht zur Richtung der Werkzeugachse.
