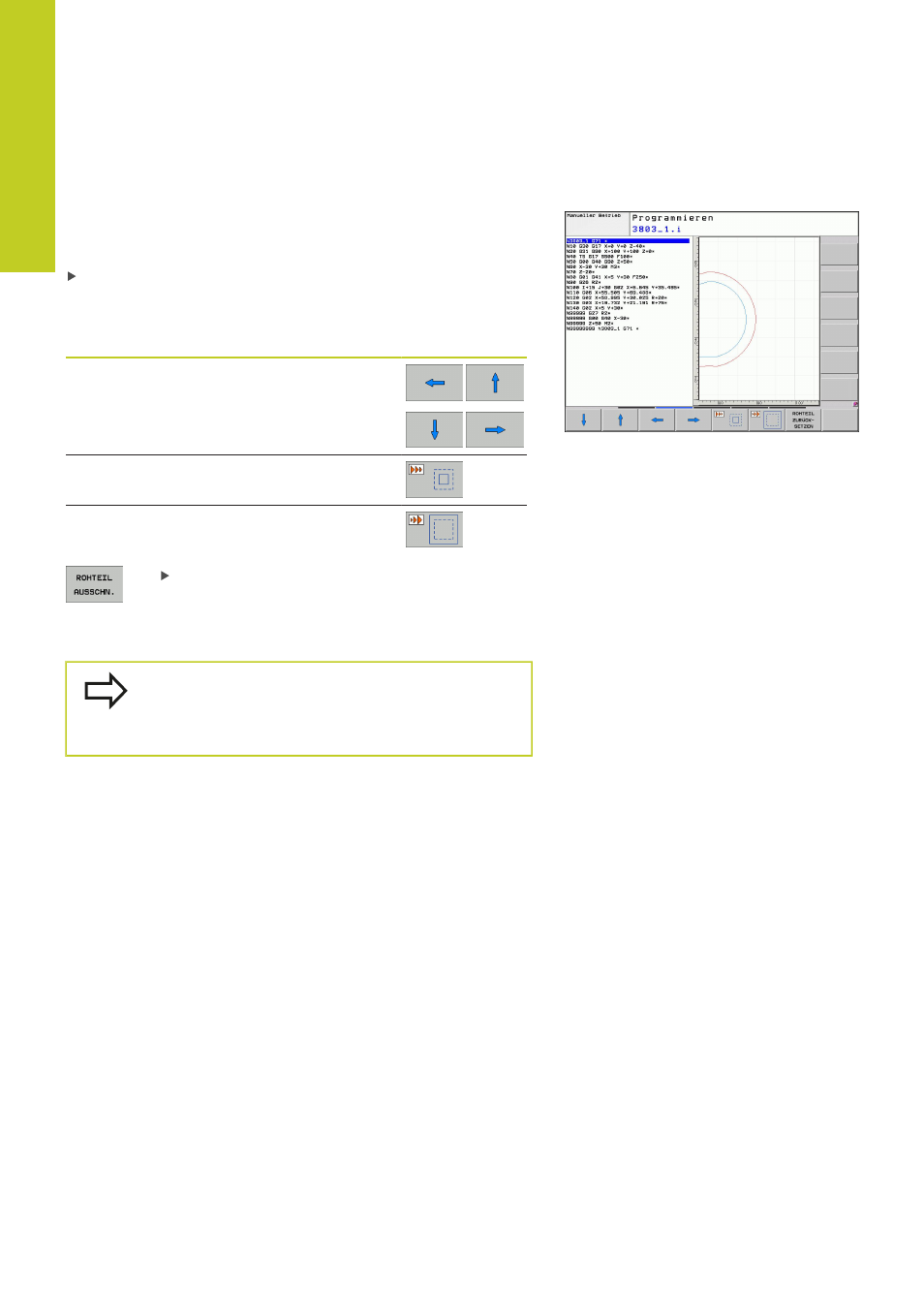

Ausschnittsvergrößerung oder -verkleinerung
Sie können die Ansicht für eine Grafik selbst festlegen. Mit einem
Rahmen wählen Sie den Ausschnitt für die Vergrößerung oder
Verkleinerung.
Softkey-Leiste für Ausschnitts-Vergrößerung/Verkleinerung
wählen (zweite Leiste, siehe Bild)
Damit stehen folgende Funktionen zur Verfügung:
Funktion
Softkey
Rahmen einblenden und verschieben. Zum
Verschieben jeweiligen Softkey gedrückt
halten
Rahmen verkleinern – zum Verkleinern
Softkey drücken
Rahmen vergrößern – zum Vergrößern
Softkey drücken
Mit Softkey ROHTEIL AUSSCHN. ausgewählten
Bereich übernehmen
Mit dem Softkey ROHTEIL ZURÜCKSETZEN stellen Sie den
ursprünglichen Ausschnitt wieder her.
Falls Sie eine Maus angeschlossen haben, können
Sie mit der linken Maustaste einen Ramen für den zu
vergrößernden Bereich ziehen. Sie können die Grafik
auch mit dem Mausrad verrößern und verkleinern.
