Einführung
2.4 Status-Anzeigen
2
74
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013

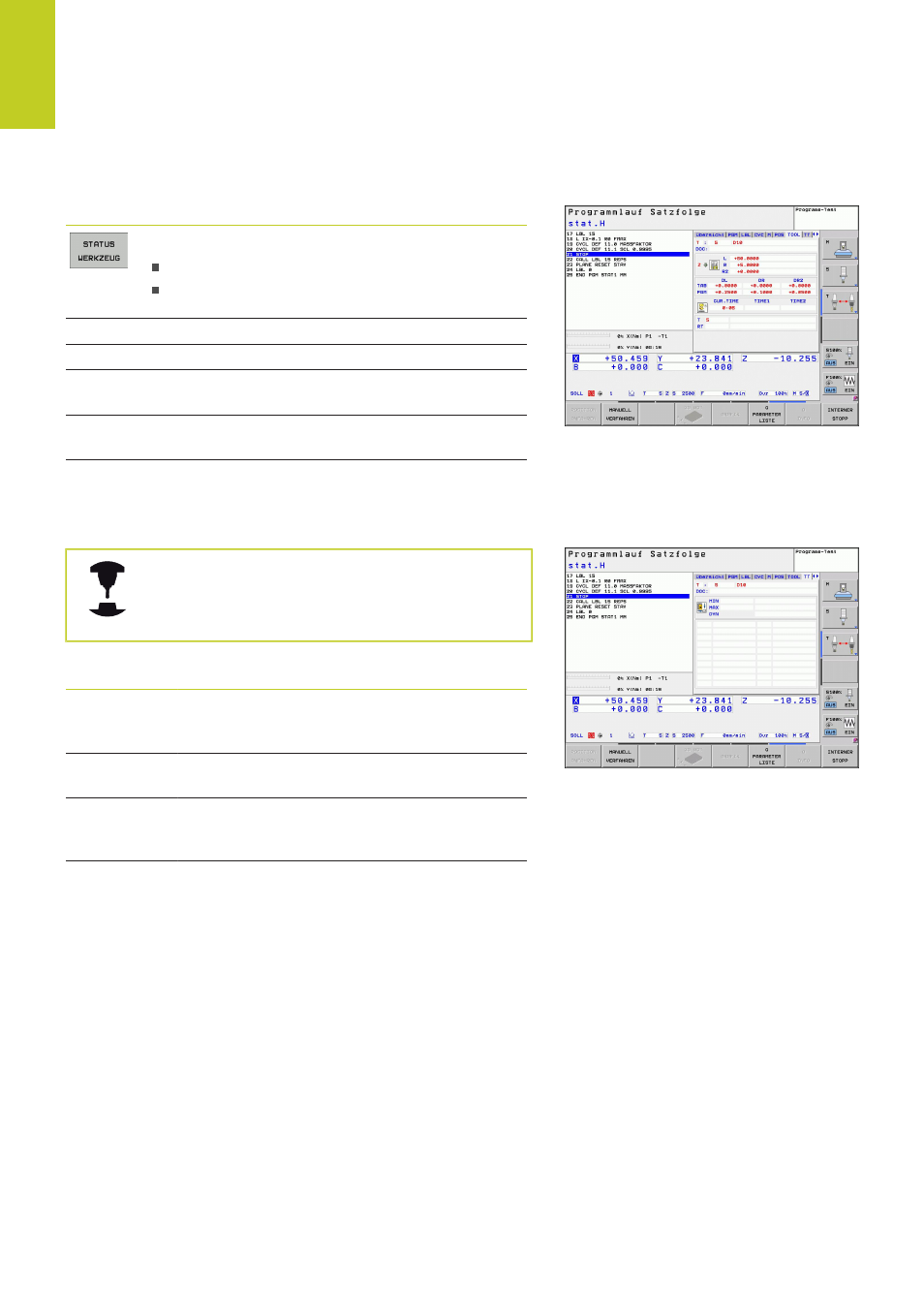

Informationen zu den Werkzeugen (Reiter TOOL)
Softkey Bedeutung
Anzeige des aktiven Werkzeugs:
Anzeige T: Werkzeug-Nummer und -Name
Anzeige RT: Nummer und Name eines
Schwester-Werkzeugs
Werkzeugachse
Werkzeug-Länge und -Radien
Aufmaße (Delta-Werte) aus der Werkzeug-Tabelle
(TAB) und dem
TOOL CALL (PGM)
Standzeit, maximale Standzeit (TIME 1) und
maximale Standzeit bei
TOOL CALL (TIME 2)
Anzeige programmiertes Werkzeug und Schwester-
Werkzeug
Werkzeug-Vermessung (Reiter TT)
Die TNC zeigt den Reiter TT nur dann an, wenn diese
Funktion an Ihrer Maschine aktiv ist.
Softkey Bedeutung
Keine
Direktanwahl
möglich Nummer des Werkzeugs, das vermessen wird
Anzeige, ob Werkzeug-Radius oder -Länge
vermessen wird
MIN- und MAX-Wert Einzelschneiden-
Vermessung und Ergebnis der Messung mit
rotierendem Werkzeug (DYN)
Nummer der Werkzeug-Schneide mit
zugehörigem Messwert. Der Stern hinter dem
Messwert zeigt an, dass die Toleranz aus der
Werkzeug-Tabelle überschritten wurde
