Endpunkt
Voraussetzungen für die Wahl des Endpunkts:
Kollisionsfrei anfahrbar
Nahe am letzten Konturpunkt

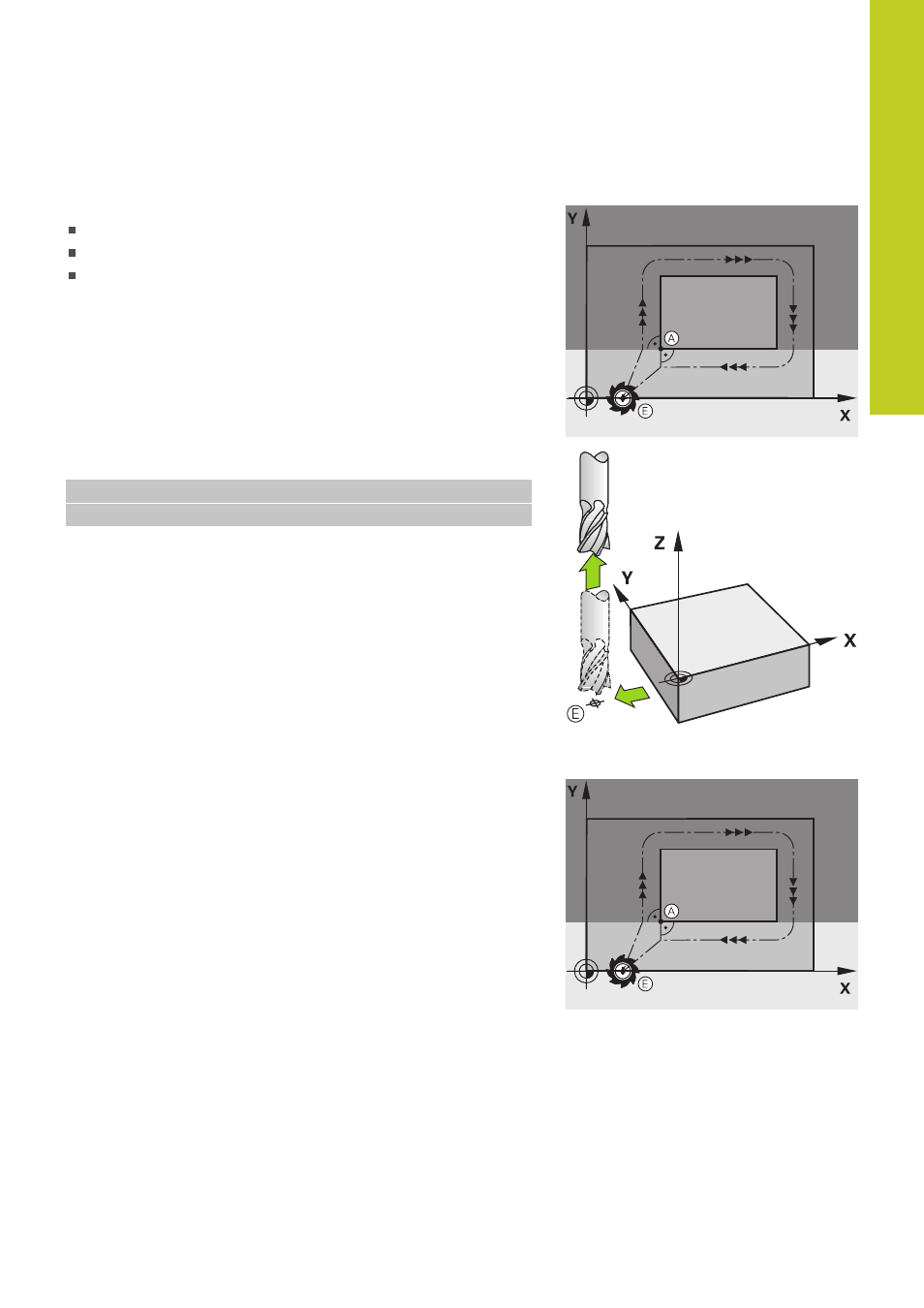

Konturbeschädigung ausschließen: Der optimale Endpunkt liegt
in der Verlängerung der Werkzeugbahn für die Bearbeitung des
letzten Konturelements
Beipiel im Bild rechts oben:
Wenn Sie den Endpunkt im dunkelgrauen Bereich festlegen, dann
wird die Kontur beim Anfahren des Endpunkts beschädigt.
Endpunkt in der Spindelachse verlassen:
Beim Verlassen des Endpunkts programmieren Sie die
Spindelachse separat. Siehe Bild rechts Mitte.
NC-Sätze
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
Gemeinsamer Start- und Endpunkt
Für einen gemeinsamen Start- und Endpunkt programmieren Sie
keine Radiuskorrektur.
Konturbeschädigung ausschließen: Der optimale Startpunkt
liegt zwischen den Verlängerungen der Werkzeugbahnen für die
Bearbeitung des ersten und letzten Konturelements.
Beispiel im Bild rechts oben:
Wenn Sie den Endpunkt im schraffierten Bereich festlegen,
dann wird die Kontur beim Anfahren des ersten Konturpunktes
beschädigt.
