Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-
Konturen
7.1 DXF-Dateien verarbeiten (Software-Option)
7
242
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

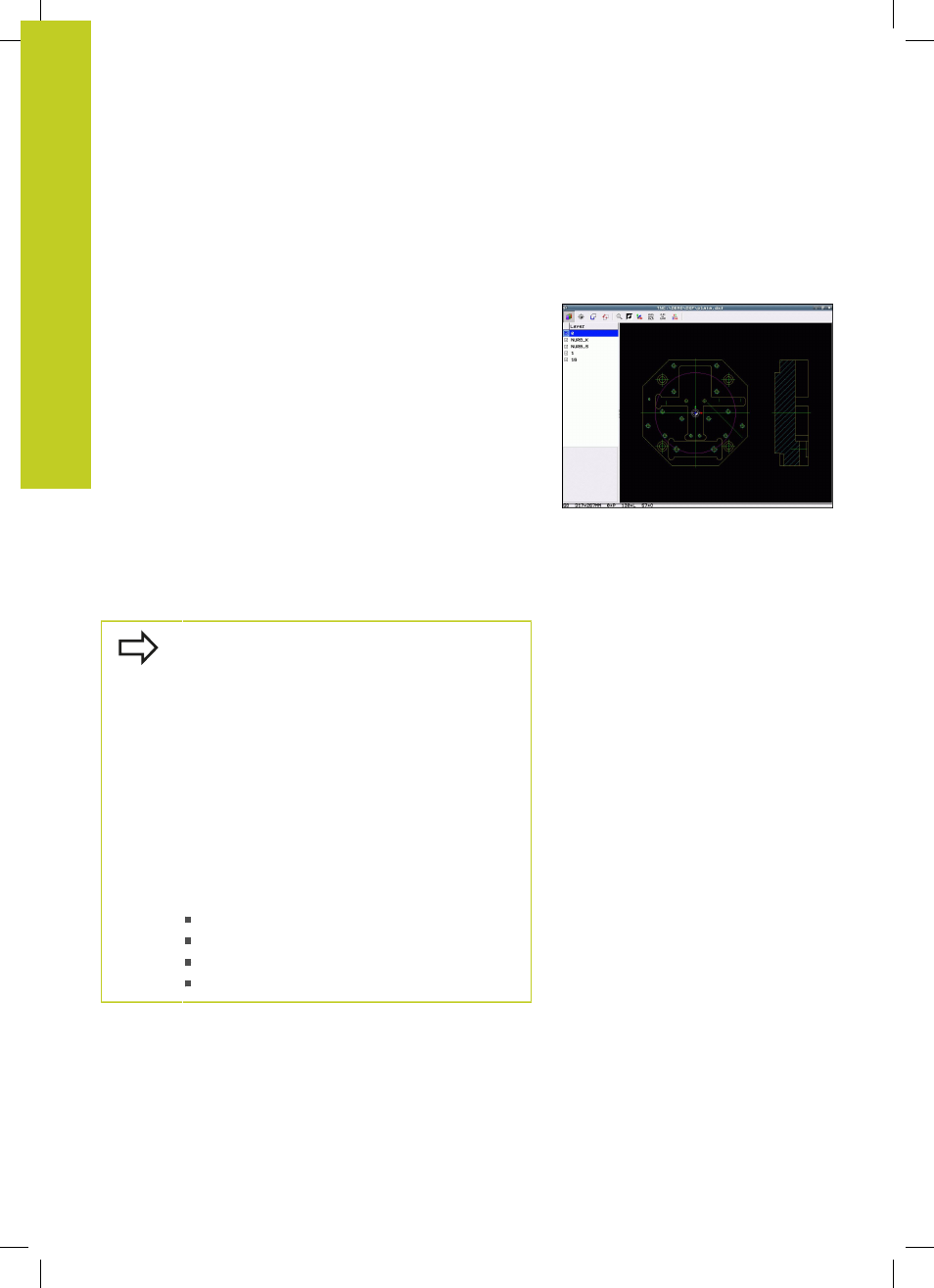

7.1 DXF-Dateien verarbeiten (Software-
Option)
Anwendung
Auf einem CAD-System erzeugte DXF-Dateien können
Sie direkt auf der TNC öffnen, um daraus Konturen oder
Bearbeitungspositionen zu extrahieren und diese als Klartext-
Dialog-Programme bzw. als Punkte-Dateien zu speichern. Die
bei der Konturselektion gewonnen Klartext-Dialog-Programme
können Sie auch auf älteren TNC-Steuerungen abarbeiten, da die
Konturprogramme nur
L- und CC-/C-Sätze enthalten.
Wenn Sie DXF-Dateien in der Betriebsart
Programmieren
verarbeiten, dann erzeugt die TNC Konturprogramme
standardmäßig mit der Dateiendung
.H und Punkte-Dateien
mit der Endung .PNT. Wenn Sie DXF-Dateien in der Betriebsart
smarT.NC verarbeiten, dann erzeugt die TNC Kontur-Programme
standardmäßig mit der Dateiendung
.HC und Punkte-Dateien mit
der Endung
.HP. Sie können jedoch beim Speichern-Dialog den
Datei-Typ frei wählen. Darüber hinaus können Sie die selektierte
Kontur bzw. die selektierten Bearbeitungspositionen auch in den
Zwischenspeicher der TNC ablegen, um diese anschließend direkt
in ein NC-Programm einzufügen.
Die zu verarbeitende DXF-Datei muss auf der
Festplatte der TNC gespeichert sein.
Vor dem Einlesen in die TNC darauf achten, dass der
Dateiname der DXF-Datei keine Leerzeichen bzw.
nicht erlaubte Sonderzeichen enthält siehe "Namen
von Dateien", Seite 104.
Die zu öffnende DXF-Datei muss mindestens einen
Layer enthalten.
Die TNC unterstützt das am weitesten verbreitete
DXF-Format R12 (entspricht AC1009).
Die TNC unterstützt kein binäres DXF-Format.
Beim Erzeugen der DXF-Datei aus dem CAD- oder
Zeichenprogramm darauf achten, dass Sie die Datei
im ASCII-Format speichern.
Als Kontur selektierbar sind folgende DXF-Elemente:
LINE (Gerade)
CIRCLE (Vollkreis)
ARC (Teilkreis)
POLYLINE (Poly-Linie)
