Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-
Konturen
7.1 DXF-Dateien verarbeiten (Software-Option)
7
246
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

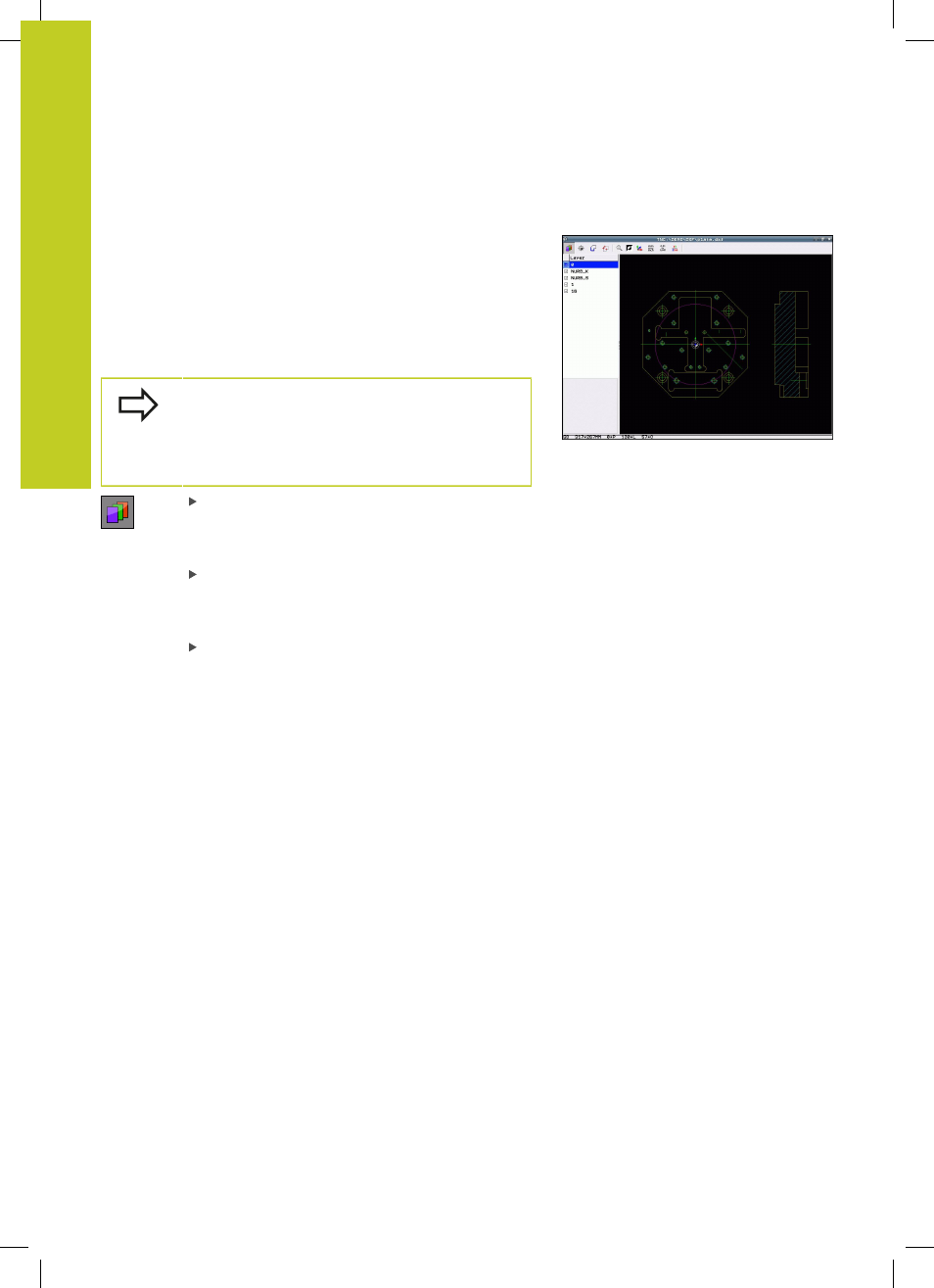

Layer einstellen
DXF-Dateien enthalten in der Regel mehrere Layer (Ebenen), mit
denen der Konstruktuer seine Zeichnungen organisieren kann. Mit
Hilfe der Layertechnik gruppiert der Konstrukteur verschiedenartige
Elemente, z.B. die eigentliche Werkstück-Kontur, Bemaßungen,
Hilfs- und Konsturktionslinien, Schraffuren und Texte.
Um bei der Konturauswahl möglichst wenig überflüssige
Informationen am Bildschirm zu haben, können Sie alle
überflüssigen, in der DXF-Datei enthaltenen Layer ausblenden.
Die zu verarbeitende DXF-Datei muss mindestens
einen Layer enthalten.
Sie können eine Kontur auch dann selektieren, wenn
der Konstrukteur diese auf unterschiedlichen Layern
gespeichert hat.
Wenn nicht schon aktiv, den Modus zum Einstellen
der Layer wählen: Die TNC zeigt im linken
Fenster alle Layer an, die in der aktiven DXF-Datei
enthalten sind
Um einen Layer auszublenden: Mit der linken
Maus-Taste den gewünschten Layer wählen
und durch -Klicken auf das Kontrollkästchen
ausblenden
Um einen Layer einzublenden: Mit der linken
Maus-Taste den gewünschten Layer wählen und
durch -Klicken auf das Kontrollkästchen wieder
einblenden
