Programmieren: Konturen programmieren
6.6
Bahnbewegungen – Freie Kontur-Programmierung FK (Option #19)
6
248
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

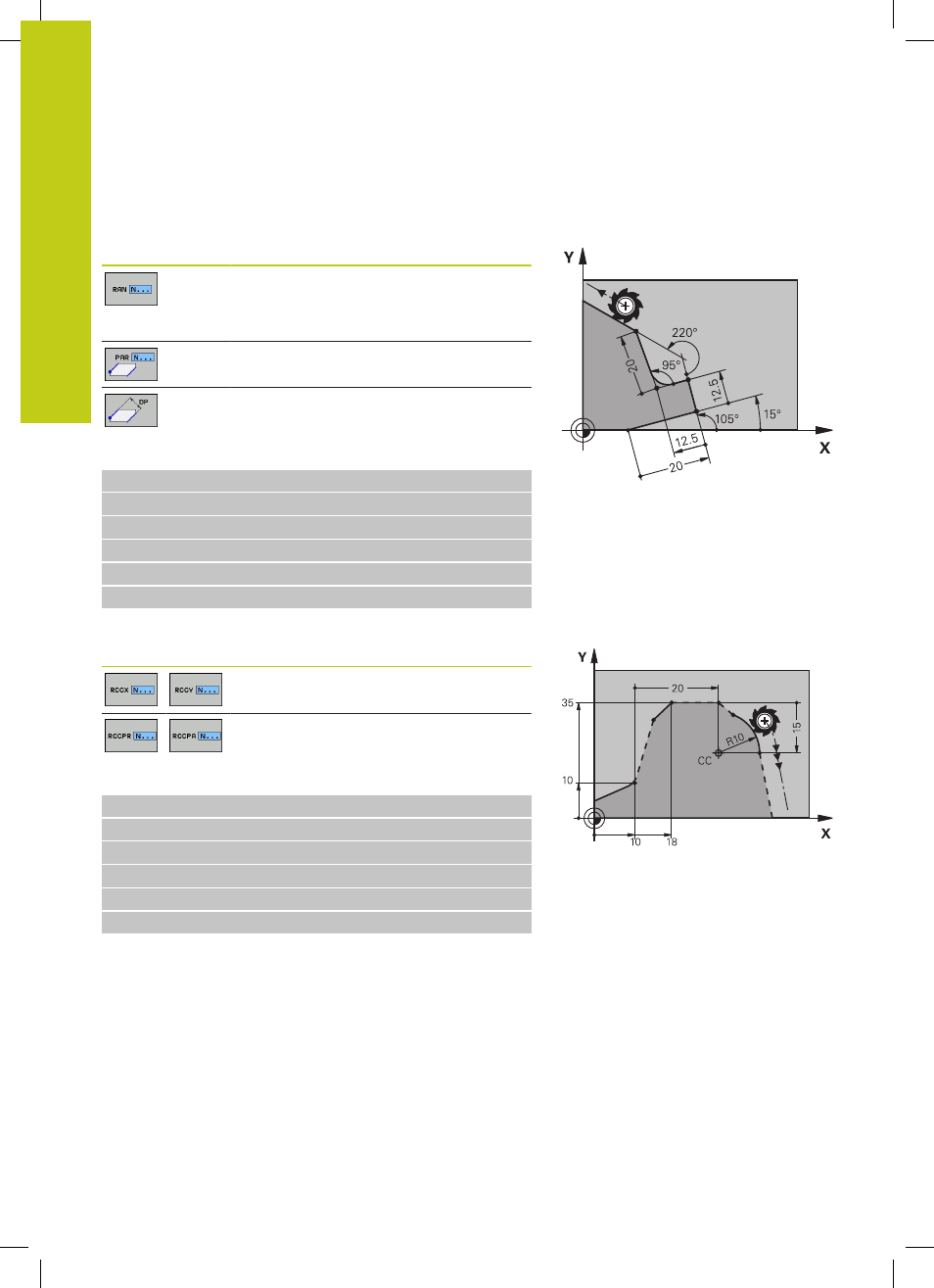

Relativbezug auf Satz N: Richtung und Abstand des -
Konturelements
Softkey
Bekannte Angaben
Winkel zwischen Gerade und anderem
Konturelement bzw. zwischen Kreisbogen-
Eintrittstangente und anderem
Konturelement
Gerade parallel zu anderem Konturelement
Abstand der Geraden zu parallelem
Konturelement
NC-Beispielsätze
N10 FL LEN 20 AN+15
N20 FL AN+105 LEN 12.5
N30 FL PAR 10 DP 12.5
N40 FSELECT 2
N50 FL LEN 20 IAN+95
N60 FL IAN+220 RAN 20
Relativbezug auf Satz N: Kreismittelpunkt CC
Softkey
Bekannte Angaben
Rechtwinklige Koordinaten des
Kreismittelpunktes bezogen auf Satz N
Polarkoordinaten des Kreismittelpunktes
bezogen auf Satz N
NC-Beispielsätze
N10 FL X+10 Y+10 G41
N20 FL ...
N30 FL X+18 Y+35
N40 FL ...
N50 FL ...
N60 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX10 RCCY30
