Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.3 GEWINDEBOHREN ohne Ausgleichsfutter GS (Zyklus 207, DIN/
ISO: G207)
4
108
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
Zyklusparameter

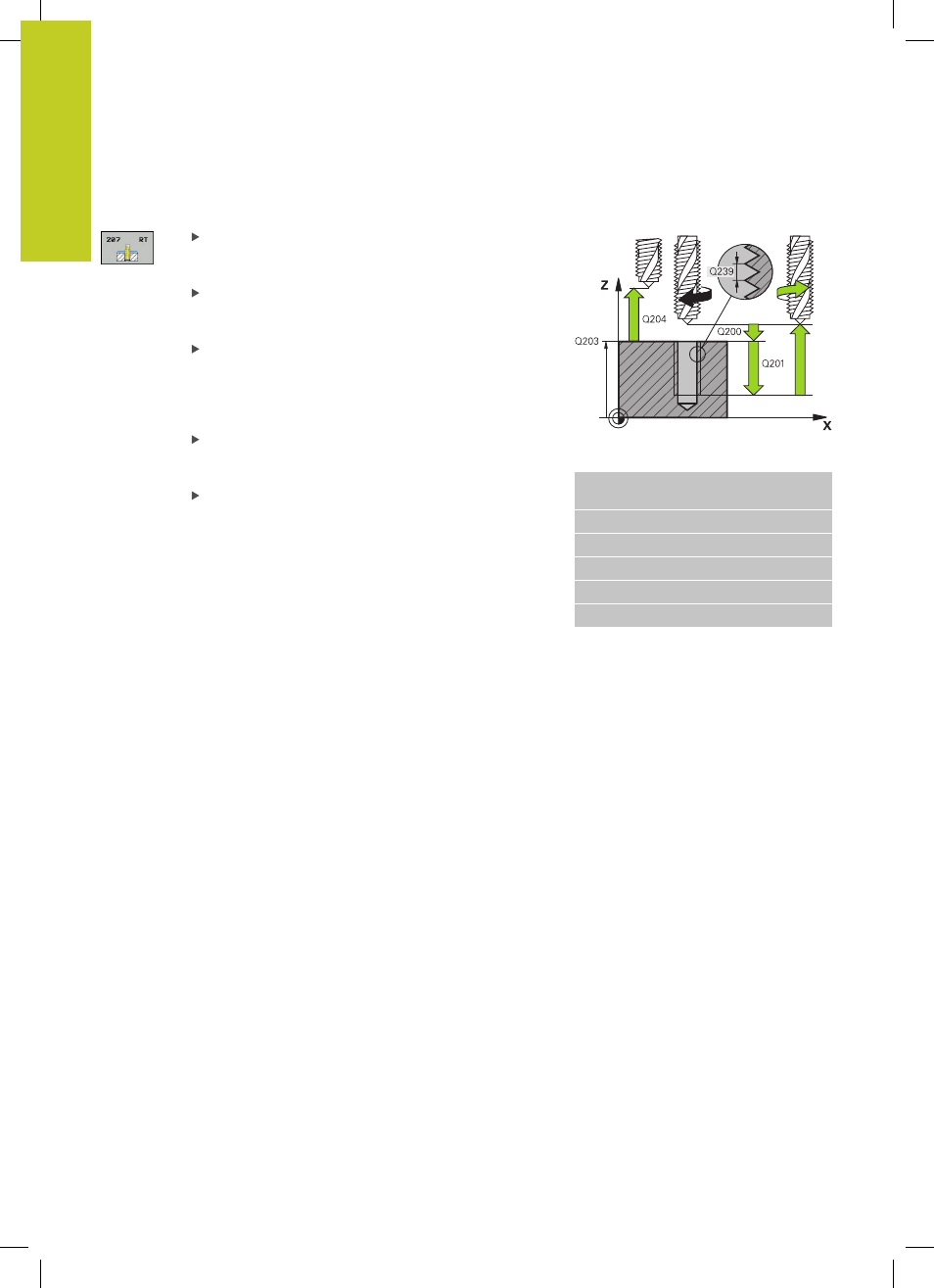

Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Gewindetiefe Q201 (inkremental): Abstand
zwischen Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
Gewindesteigung Q239: Steigung des Gewindes.
Das Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde.
Eingabebereich -99,9999 bis 99,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
NC-Sätze
26 CYCL DEF 207 GEW.-BOHREN GS
NEU
Q200=2
;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q239=+1 ;GEWINDESTEIGUNG
Q203=+25 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindeschneid-Vorgangs die externe
Stopp-Taste drücken, zeigt die TNC den Softkey
MANUELL
verFAHREN an. Wenn Sie MANUELL verFAHREN drücken, können
Sie das Werkzeug gesteuert freifahren. Drücken Sie dazu die
positive Achsrichtungs-Taste der aktiven Spindelachse.
